序列帧应用

一、序列帧介绍

序列帧功能旨在实现图片资源的高效整合与灵活展示，核心是将一组图片序列打包编译至单个 bin 文件内，支持单张图片按需显示，可通过动态指定或自动播放的方式呈现内容。该功能针对性解决两大实际应用难题：

  • 在处理由大量小图片构成的应用场景，如表盘数字显示、小型 icon 图标展示时，通过将众多图片合并为单一 bin 文件，显著减少文件数量，尤其在 nand 存储方案下，大幅提升图片资源的检索效率；

  • 在表盘在线安装等场景中，序列帧功能能够有效优化传输流程，显著提升数据传输效率，大幅缩短传输耗时，为用户带来更流畅的使用体验。

二、序列帧实现

  与常规图片资源相比，序列帧主要有一下区别

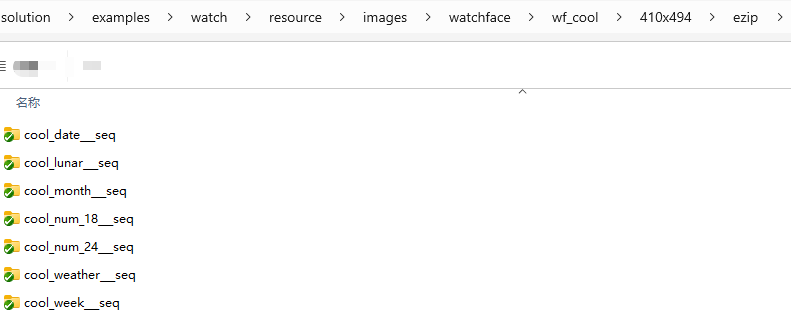

  1. 资源存放方式 图片序列资源存放在ezip目录下，并新建一个单独的子文件夹存放，文件夹名命名可以为以下三种（注意3个下划线）：

  1. name + ___seq （从序号0开始）

  2. name + ___seq___ （同name + ___seq）

  3. name + ___seq___xxx （从序号xxx开始）。

fishy

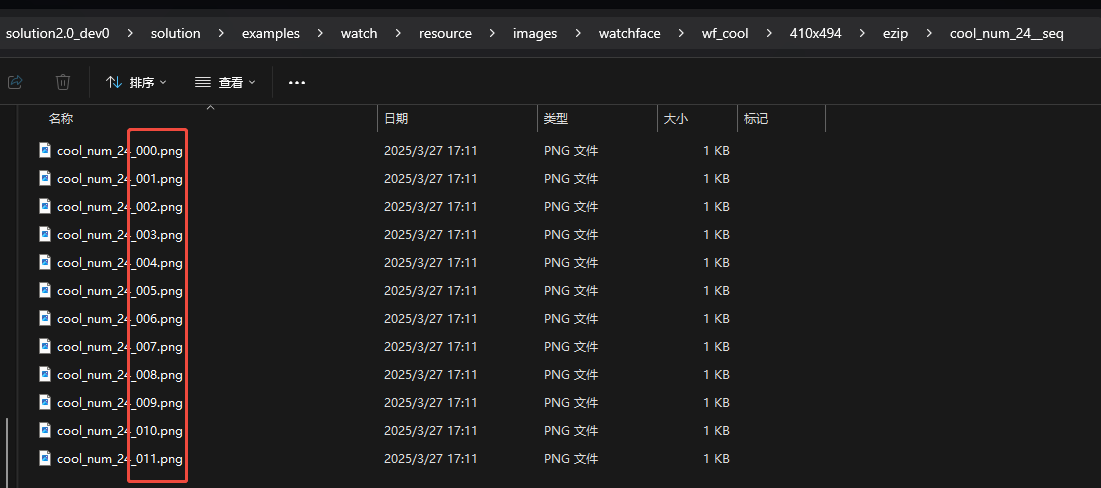

  1. 文件命名规范 序列帧的图片文件按前缀+序列号的方式，序列号的位数要相等，位数不够的左边补零。如图片的总数在一百多张的情况，序列号的位数要有3位数才满足要求，序列号位个位数时因该为前缀_00X.png等。编译为一个bin文件时，工具会按最后的序列号依次排列成一个单独的bin文件。案例如下图

fishy

  1. 资源获取方式 资源获取主要通过接口void lv_img_set_src_seq(lv_obj_t * obj, const void * src, uint16_t no)；接口参数说明如下：

  • obj – 为图片控件实例，通过lv_img_create(parent)创建；

  • src – 为序列帧路径，通过APP_GET_IMG(img_seq_name)获取，img_seq_name表示文件夹的名字，去掉___seq后缀。

  • no – 为图片在序列中的索引值，

lv_obj_t *img_seq = lv_img_create(p_clk_simple->bg);
lv_img_set_src_seq(img_seq, APP_GET_IMG(green_number), 0);
lv_obj_align(img_seq, LV_ALIGN_CENTER, 0, 0);

三、注意事项

  1. 序列帧文件夹名的后缀__seq的下划线为三个

  2. 序列帧文件夹下图片序列的编号位数要一致，不够的左边补零
