睡眠唤醒过程

睡眠唤醒过程梳理

1. 睡眠流程

睡眠流程指MCU在无操作一段时间后，进入低功耗状态的完整过程，核心包含低功耗状态分类与分阶段睡眠处理逻辑。

1.1 低功耗状态分类

低功耗状态分为 deepsleep 和 standby 两种，二者在功耗、硬件状态、唤醒逻辑上存在显著差异，具体对比如下：

特性	deepsleep模式	standby模式
CPU状态	停在WFI（等待中断）指令，未掉电	进入待机模式，完全掉电
时钟与外设	高速时钟关闭，CPU相关外围设备停止工作（未掉电）	高速时钟关闭，CPU相关外围设备掉电； RAM除系统配置部分外，其余停止供电
PIN状态	保持正常	保持正常
供电方式	切换到RET_LDO供电	切换到RET_LDO供电
唤醒源	低功耗定时器（LPTIM）、RTC、BLE MAC（仅LCPU）、 Mailbox（其他CPU）、特定唤醒PIN	低功耗定时器、RTC、BLE MAC（仅LCPU）、 Mailbox（其他CPU）、特定唤醒PIN
唤醒时间	100us - 1ms	1ms - 2ms
唤醒后行为	从WFI指令后继续执行，无需重启	系统重新启动，通过AON寄存器判断为standby唤醒 （区别于冷启动）
适用芯片系列	52X系列	56X系列

1.2 睡眠过程

睡眠过程分为 GUI处理 和 SDK PM组件处理 两个核心阶段，依次完成界面收尾与系统低功耗切换。

1.2.1 GUI处理阶段

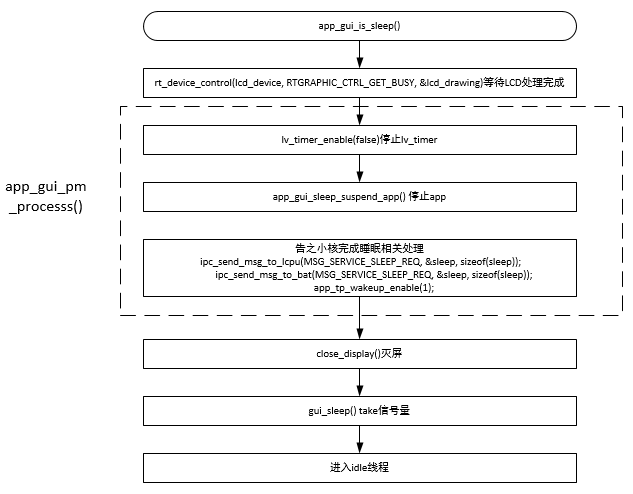

主要完成界面休眠前的准备（如灭屏、保存界面状态），流程如下：

1.2.2 SDK PM 组件处理阶段

由 SDK 电源管理（PM）组件执行硬件层面的低功耗切换（如时钟关闭、供电切换），流程如下：

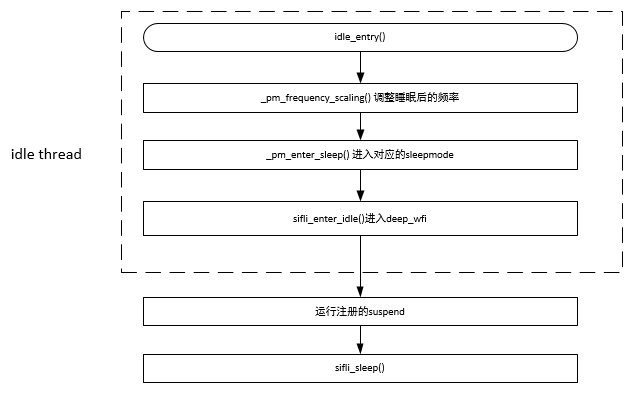

SDK PM组件处理过程如下：

2. 唤醒流程

唤醒流程指 MCU 从低功耗睡眠状态恢复到正常运行状态的过程，核心是 “唤醒触发→系统恢复→唤醒源处理” 的逻辑链。

2.1 唤醒概述

• 唤醒起点：所有唤醒均从sifli_sleep()函数执行开始，完成注册的resume（恢复）函数后，再处理唤醒源相关代码。

• 核心逻辑：先恢复系统硬件状态（如时钟、外设供电），再根据唤醒源（如按键、RTC、BLE）执行对应业务逻辑（如点亮屏幕、触发闹钟）。

2.2 按键唤醒具体流程

以最常见的 “按键唤醒” 为例，从 PIN 中断触发到界面显示的完整流程如下：

流程核心节点：

• 按键触发 PIN 中断，唤醒 MCU 从低功耗状态退出；

• 执行系统恢复逻辑（如时钟重启、外设初始化）；

• 处理按键中断事件，触发屏幕点亮；

• 加载界面资源，最终显示系统界面。
