思澈金机使用说明

金机功能

一般通过无线（空口）方式校准48M 晶体，金机上电后，校准信号默认存在，金机实物如下图：

金机固件

用户拿到的金机一般都是已经烧录好的，可以直接使用。

使用步骤

1. 量产夹具通过程控电源供电，上电后夹具中PCBA上55x/56x芯片的boot_mode脚处于拉高状态。

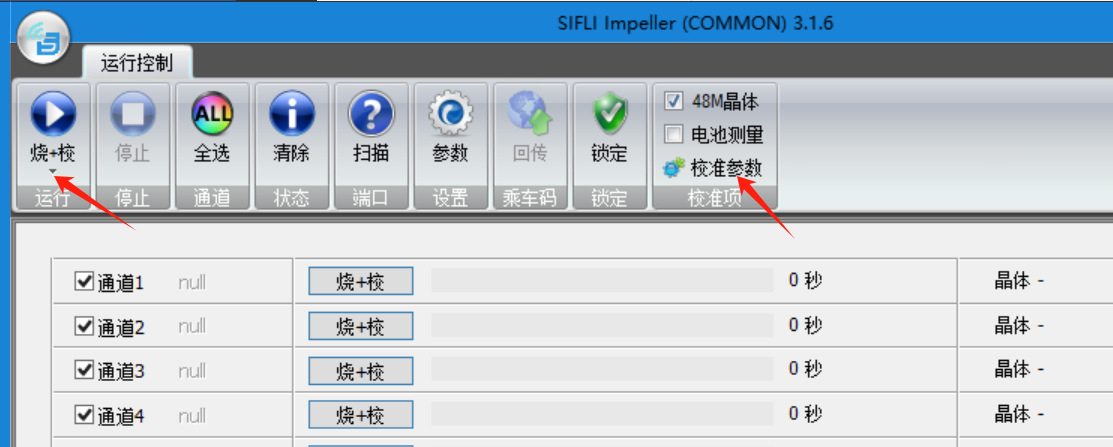

2. 打开量产烧录工具Impeller，工具包含量产软件烧录和48M晶体校准等功能，工具左上角选择“校准”或“烧录+校准”，如图1所示点击校准参数，

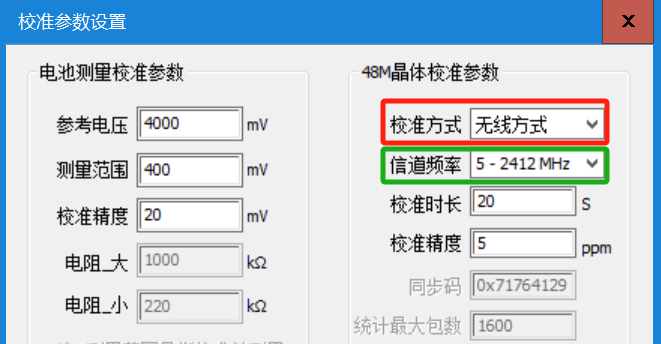

弹出图2所示对话框

红色方框选择无线方式，绿色方框为校准信道频率，参数设置与金机实物上标签标识的信道频率保持一致。

3. 给金机拧上天线（金机附带），金机一般通过type-c供电，上电后靠近type-c处的红灯常亮。

4. 点击工具Impeller左上角开始图标，如图3黄色箭头所示，工具开始运行对应功能。

金机使用注意事项

1. 同一拉线或空间内，两个同信道的金机不能同时使用。

2. 金机与夹具的直线距离为0.1m~1m。

3. 一般情况下，各金机标识的信道频率是各不一样的。
