开发环境配置

本章节用于指导在 Windows 上搭建 Solution 的基础开发环境，并完成常用编辑器（Source Insight / VS Code）的工程索引配置。

小技巧

路径规范（强烈建议）：全英文、无空格、无特殊符号（括号等）、路径尽量短，例如 D:\Solution / D:\SiFli\env。

原因：可避免工具链/脚本在处理空格、非 ASCII 字符时出现“找不到文件”“编译失败”“路径过长”等问题。

1. 获取 Solution 软件包

获取 Solution 软件包后，解压到你希望存放的目录。

备注

建议将 Solution 解压到磁盘根目录附近，例如 D:\Solution。

警告

若解压时报错或文件缺失，常见原因包括：

  • 路径过深导致 Windows MAX_PATH 限制触发；

  • 杀毒软件/企业管控软件拦截了解压过程。

处理建议：换到更短的路径重新解压，并将目录加入白名单后重试。

2. 安装 SiFli-ENV 工具包

点击下载 SiFli-ENV 工具包，下载完成后解压到你希望存放的目录（建议与 Solution 分开存放）。

备注

建议路径全英文、无空格且不要太深，例如 D:\SiFli\env。

3. 安装 Keil uVision5（可选）

备注

安装 Keil 的目的是使用 ARMCC / ARMCLANG 编译器。

如果你的 Solution 工程支持 GCC 编译，可以选择仅使用 GCC，此时可以不安装 Keil。

请根据 Arm Keil 官网指引安装。

警告

请安装 V5.32.0.0 并完成注册/授权。其他版本可能出现编译报错或兼容性问题。

5. 安装 Visual Studio（可选：PC 仿真/Windows 编译）

备注

安装 Visual Studio 的目的是使用 PC 仿真环境开发；如无该需求可不安装。

  • 下载 VisualStudioSetup.exe。

  • 运行安装器并按需选择组件。

    • 建议安装：“使用 C++ 的桌面开发（Desktop development with C++）”。

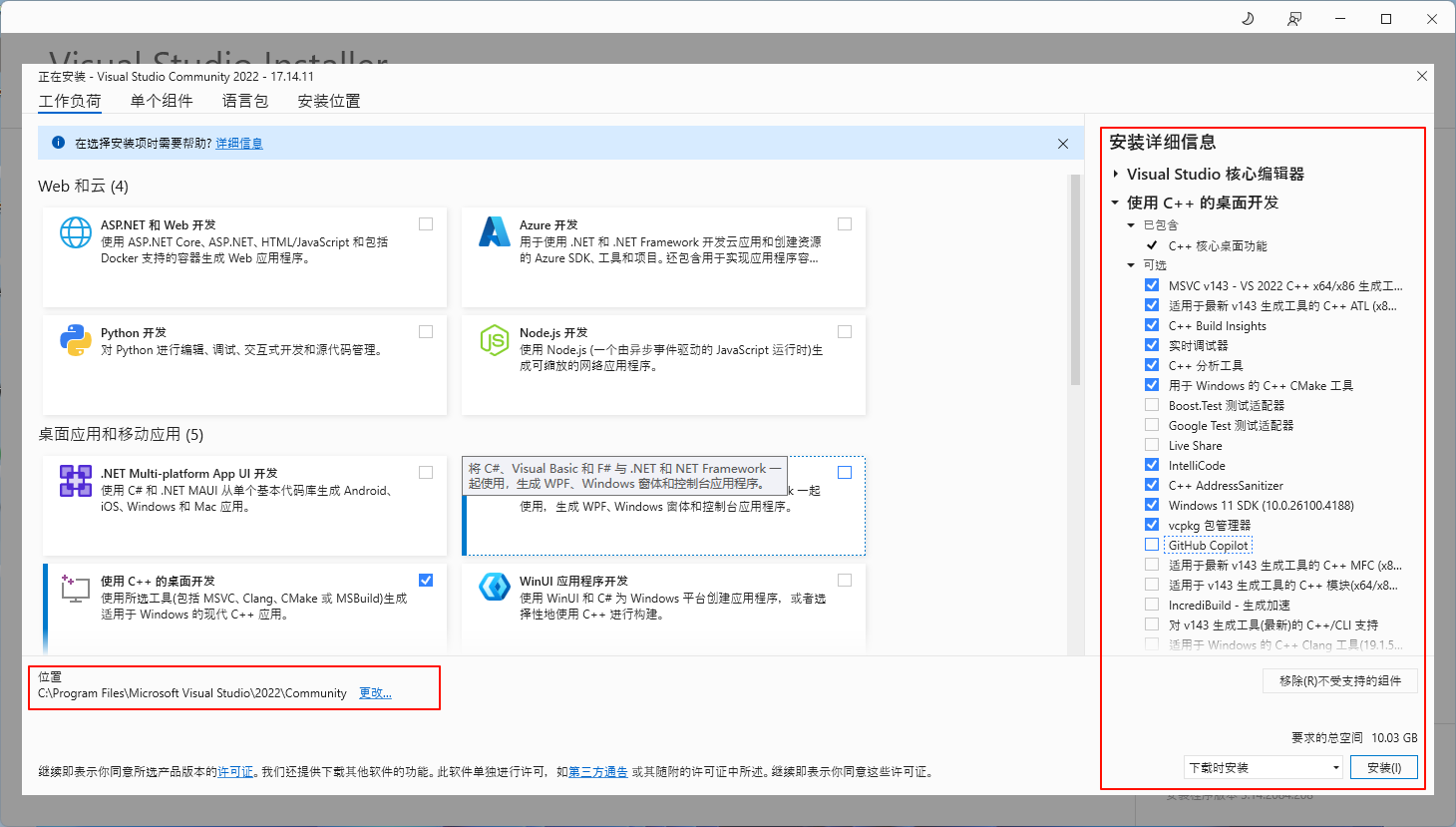

Visual Studio 安装界面示例

6. 安装 Visual C++ 可再发行程序包（可选）

备注

如果你已按 第 5 节安装 Visual Studio（且能正常运行/编译），通常可跳过本步骤。

Visual C++ 可再发行程序包用于安装 Microsoft C/C++（MSVC）运行时库，许多由 Visual Studio 工具链生成的程序依赖该运行时。

  • 可从 Microsoft 官网下载页 获取最新版本。

  • 建议按系统情况同时安装 x64 与 x86 版本（部分工具仍可能依赖 32 位运行时）。

7. 配置第三方工具路径（Butterfli）

  • 双击打开 Solution 代码包 \solution\tools\sifli_develop\Butterfli\Butterfli.exe。

  • 在工具界面右键点击 第三方工具（图中①），选择 设置环境路径（图中②）。

    • 若未弹出设置窗口，请直接运行同目录下的 EnvSetting.exe。

  • 按页面说明填写各工具路径后，点击 设置（图中⑥）保存。

  • 保存成功后关闭设置页面，并重启 Butterfli.exe。

备注

  • 图示③的四项内容与编译相关，必须设置。

  • 图示④为 J-Link 路径：仅在需要 J-Link 烧录/调试且已安装 J-Link 时配置。

  • 图示⑤为 Visual Studio 相关路径：仅在需要 PC 仿真且已安装 Visual Studio 时配置。

小技巧

常见问题排查：

  • “路径配置后仍找不到工具”：确认路径中无中文/空格，且目录实际存在；保存后务必重启 Butterfli.exe。

  • “设置界面打不开”：尝试右键以管理员身份运行 EnvSetting.exe。

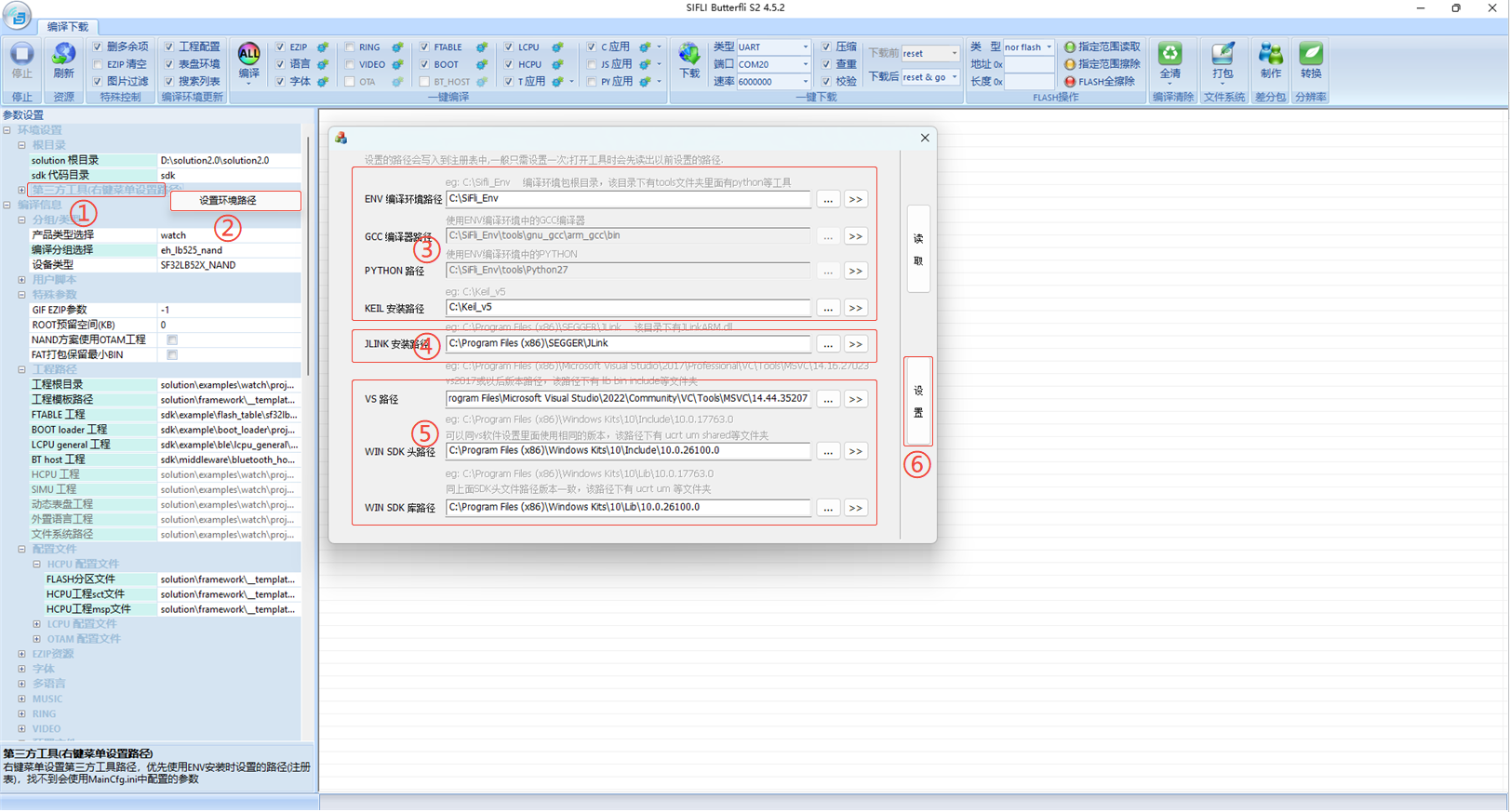

Butterfli 环境路径设置界面

8. 客户加密策略环境（如适用）

针对研发环境带加密策略的客户：使用 SiFli 提供的一键集成开发工具 Butterfli.exe 时，需要将下图所示工具加入加密策略白名单/解密策略范围内。

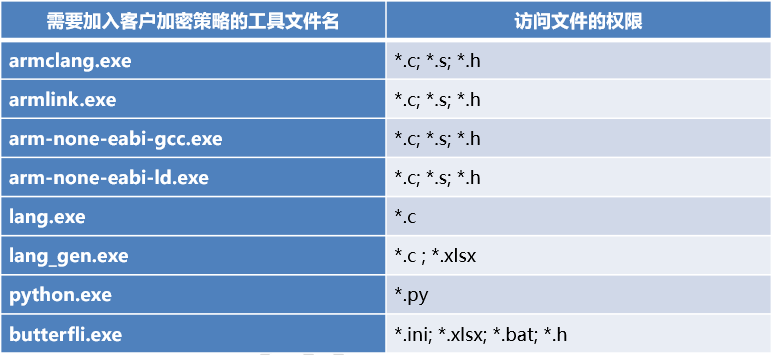

加密策略环境下需要放行的工具示例

9. 代码编辑器工程配置

9.1 Source Insight

  1. 打开 Butterfli.exe，选择目标工程并执行一次编译。

  2. 编译完成后，在工程的 hcpu 子目录下会生成 si_filelist.txt。

  3. 使用 Source Insight 打开项目工程时，按以下步骤导入文件列表：

    • 打开 Source Insight；

    • 菜单栏选择 Project → New Project，填写工程名与工程文件保存路径；

    • 在 Add Files and Remove Project Files 窗口点击 Add from list；

    • 选择工程 hcpu 目录下的 si_filelist.txt 并打开；

    • 点击 Close 完成工程配置。

9.2 VS Code + clangd（Solution V2.5及以上版本支持，推荐）

  1. 打开 Butterfli.exe，选择目标工程并完整编译一次。编译完成后，工程的 hcpu 目录会生成 compile_commands.json，供 clangd 做索引、跳转和补全。

  2. 安装 VS Code 扩展：

    • clangd（LLVM 官方，推荐作为主要补全/跳转引擎）；

    • C/C++（Microsoft，可选，主要用于调试/任务；若只用 clangd，可关闭其 IntelliSense）；

    • Clang-Format（可选，用于格式化）。

    如果 clangd 扩展在线安装失败，可按以下方式处理：

    • 优先检查网络代理或公司内网限制，确保 VS Code 可以访问扩展市场；

    • 在可联网电脑上打开 clangd 扩展下载页，点击页面右侧的 Download Extension 下载 .vsix 安装包，再拷贝到开发电脑；

    • 在 VS Code 中选择 Extensions → ... → Install from VSIX...，选择 .vsix 文件离线安装；

    • 安装完成后重启 VS Code，并确认扩展列表中 clangd 处于启用状态。

  3. 配置 VS Code 的 settings.json（位于 Solution 根目录 .vscode/settings.json），将 --compile-commands-dir 指向当前工程的 hcpu 目录：

{
    "clangd.arguments": [
        "--compile-commands-dir=${workspaceFolder}/solution/examples/watch/project/ec_lb567_nand_builtin_res/hcpu",
        "--header-insertion=never",
        "--completion-style=detailed",
        "--background-index",
        "--log=error"
    ]
}

参数说明：

  • ${workspaceFolder} 表示 Solution 根目录；示例指向 watch 产品的 ec_lb567_nand_builtin_res 工程，切换工程时只需修改 --compile-commands-dir。

  • --header-insertion=never：关闭自动插入头文件，避免嵌入式工程中生成不合适的 include。

  • --completion-style=detailed：使用详细补全信息，便于查看外设寄存器、结构体等提示。

  • --background-index：启用后台索引，提升大工程跳转和补全响应速度。

  • --log=error：仅输出错误日志，减少 clangd 日志干扰。

备注

若右键菜单中没有“转到定义/声明”等功能，通常是 clangd 扩展未安装成功、未启用，或 compile_commands.json 未生成。可按顺序检查：

  1. 确认 VS Code 扩展列表中 clangd 已安装并处于启用状态；

  2. 若扩展安装失败，改用上文的 .vsix 离线安装方式；

  3. 确认目标工程已完整编译，且 hcpu/compile_commands.json 存在；

  4. 确认 --compile-commands-dir 指向正确的 hcpu 目录；

  5. 在 VS Code 命令面板执行 clangd: Restart language server，必要时重启 VS Code。

备注

Solution V2.5 以前版本如需使用 VS Code + clangd，请将以下两个文件放入对应位置：

  • 下载 SConstruct，覆盖 solution\framework\__template__\project\hcpu\SConstruct；

  • 下载 settings.json，覆盖 Solution 根目录 .vscode\settings.json。
