SPI¶

1. SPI驱动说明¶

1.1 简介¶

SPI（Serial Peripheral Interface，串行外设接口）是一种高速、全双工、同步通信总线.
思澈平台SPI总线特性主要包括：

支持4到32Bit的数据位宽；
HPSYS 中的 SPI 最大时钟频率为 48MHz，LPSYS 中的 SPI 最大时钟频率为 8MHz；
发送和接收都支持(polling)/中断(INT)/DMA三种模式；
支持3线SPI或4线SPI；
支持主模式和从模式；
支持半双工和全双工通讯；
支持配置时钟极性相位；
支持配置数据大端和小端；
支持SPI/SSP/Microwire;

SPI 总线的工作过程，可以参考 SPI 总线设备

1.2 SPI总线资源分布¶

思澈平台最多支持 4 个SPI实例，其中：2个在HCPU上，2个在 LCPU；
具体分布如下：

平台	HCPU	LCPU
52x	SPI1/SPI2
56x	SPI1/SPI2	SPI3/SPI4
55x	SPI1/SPI2	SPI3/SPI4
58x	SPI1/SPI2	SPI3/SPI4

SPI总线名称依次为“spi1”~“spi4”;
SPI总线的配置信息还可以参考spi_config.h，位于：solution2.0\sdk\customer\boards\include\config 下 sf32lb52x、sf32lb56x、sf32lb55x、sf32lb58x等目录下;

备注

HCPU可以使用LCPU的SPI，但LCPU只能使用LCPU的SPI

1.3 SPI 三种工作模式¶

SPI总线支持询(polling)/中断(INT)/DMA三种工作模式；

模式	CPU占用率	代码复杂度	适用场景
轮询	高，CPU持续参与，需不断检查状态，占用CPU资源	低	低速、小数据量、简单应用；
中断	中，CPU无需持续查询状态，仅在事件发生时响应中断，减少CPU等待时间	低	中等数据量、实时性要求较高；
DMA	低，DMA控制器直接管理数据传输，CPU无需参与数据搬运	高	高速、大数据量、高吞吐量场景；

备注

DMA模式，仅作用于数据段，适合高吞吐，低CPU占有率，通讯过程中不需要CPU参与，被CPU打断的概率低；

1.4 SPI 功能配置¶

1.4.1 SPI 功能配置说明¶

SPI总线支持的功能都可以配置。
配置功能通过结构体struct rt_spi_configuration实现。

struct rt_spi_configuration
{
    rt_uint8_t mode;        //配置相位和极性，主模式或从模式，数据大端或小端；
    rt_uint8_t data_width;  //配置数据位宽
    rt_uint16_t frameMode;  //配置SPI总线类型，cs有效电平，3线或4线，SPI ready, SPI
    rt_uint32_t max_hz;     //SPI总线时钟
};

配置详细说明：
mode
用途：配置相位和极性，主模式或从模式;
其中：
bit0 相位CPHA， 0-在首个时钟变化沿采样数据， 1-在第二个时钟变化沿采样数；
bit1 极性CPOL， 0-时钟信号初始状态为低电平， 1-时钟信号的初始电平是高电平；

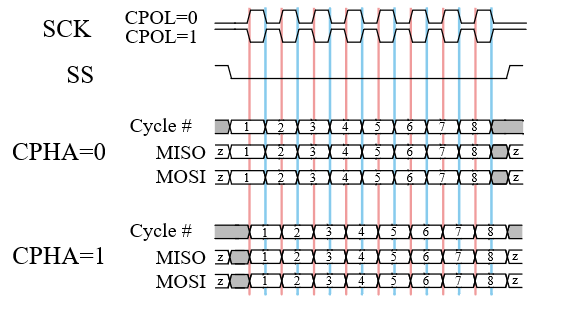

CPHA 和 CPOL组合对应SPI的4种工作时序模式
如下图：

宏定义：
RT_SPI_MODE_0 CPHA:0,CPOL:0;
RT_SPI_MODE_1 CPHA:1,CPOL1:0;
RT_SPI_MODE_2 CPHA:0,CPOL:1;
RT_SPI_MODE_3 CPHA:1,CPOL:1;
bit2 数据大小端， 1-大端MSG, 0-小端LSB;
宏定义：
RT_SPI_LSB 小端LSB
RT_SPI_MSB 大端MSB
bit3 主从模式，其中：0-主模式master, 1-从模式Slave；
宏定义：
RT_SPI_MASTER 主模式
RT_SPI_MASTER 从模式
mdata_width
用途：配置数据位宽
其中：驱动支持的位宽包括8,16,32;
frameMode
用途：配置SPI总线类型，3线或4线；
其中：
bit6 SI/SO pin shared 即三线模式其中：0-四线模式，1-三线模式；
宏定义：
RT_SPI_3WIRE
bit8~bit9 总线类型，支持：SPI/SSP/Microwire；其中：0-SPI, 1-SSP, 2-Microwire;
宏定义：
RT_SPI_MOTO 对应SPI
RT_SPI_TI 对应SSP
RT_SPI_NM 对应Microwire

其他bit为强制默认配置，用户可以不用关注

1.4.2 SPI 功能配置示例¶

假设SPI 需求：spi master 4线 SPI_MODE_0 8bit数据位宽时钟8M；
配置如下：

rt_spi_configuration spi_cfg;
spi_cfg.mode = RT_SPI_MODE_0 | RT_SPI_MSB | RT_SPI_MASTER; //master 大端 SPI_MODE_0
spi_cfg.data_width = 8; //数据位宽 8
spi_cfg.frameMode =  RT_SPI_MOTO; // SPI
spi_cfg.max_hz = 8000000;  // 时钟8M

1.5 SPI 总线硬件说明¶

SPI 4线和3线 pin定义对比

SPI	时钟	芯片选择	通讯pin
4线	SPIx_CLK	SPIx_CS	SPIx_DIO/SPIx_DI
3线	SPIx_CLK	SPIx_CS	SPIx_DIO

3线SPI时，发送/接收会复用SPIx_DIO；
4线SPI时，发送使用SPIx_DIO，接收使用SPIx_DI；

1.6 SPI 总线接口¶

SPI打开、配置和通讯，相关接口如下

函数	描述
rt_device_find()	根据SPI总线设备名称查找设备获取设备句柄
rt_device_open()	打开SPI总线或设备
rt_device_close()	关闭SPI总线或设备
rt_spi_bus_attach_device()	挂载SPI设备到SPI总线
rt_spi_configure()	配置SPI设备
rt_spi_take_bus()	获取SPI总线控制权
rt_spi_release_bus()	释放SPI总线控制权
rt_spi_take()	手动配置CS
rt_spi_release()	手动释放CS
rt_spi_transfer_message()	自定义传输数据
rt_spi_transfer()	传输一次数据
rt_spi_send()	发送一次数据
rt_spi_recv()	接受一次数据
rt_spi_send_then_send()	连续两次发送
rt_spi_send_then_recv()	先发送后接收

1.6.1 几种通讯接口的应用场景¶

函数	特点	使用场景
rt_spi_transfer_message()	自定义传输message，应用最灵活，但配置相对麻烦	复杂或特殊的传输时序
rt_spi_transfer()	只需自定义传输buff，支持半双工和全双工	通用的传输接口
rt_spi_transfer()/rt_spi_recv()	半双工接口，单独发送或接收	半双工通用接口
rt_spi_send_then_send()	半双工接口，一般用于写命令，先发命令或地址，再发要写入的参数	寄存器写
rt_spi_send_then_recv()	半双工接口，一般用于读命令，先发命令或地址，再读取参数	寄存器读

1.6.2 CS的控制¶

SPI驱动默认都是硬件自动控制CS。
如果需要手动配置CS，需要rt_spi_transfer_message()配合rt_spi_take()/rt_spi_release()来实现；应用示例：

rt_spi_take()       //cs 拉低
struct rt_spi_message message;
/*cs_take和cs_release都为0时，关闭硬件自动控制cs*/
message.cs_take = 0;
message.cs_release = 0;
//...
rt_spi_transfer_message();
rt_spi_release()    //cs 拉高

1.6.3 SPI跨线程调用¶

SPI跨线程调用的时候，需要调用rt_spi_take_bus()获取SPI总线的使用权；
使用完毕后，必须调用调用rt_spi_release_bus()释放SPI总线的使用权；

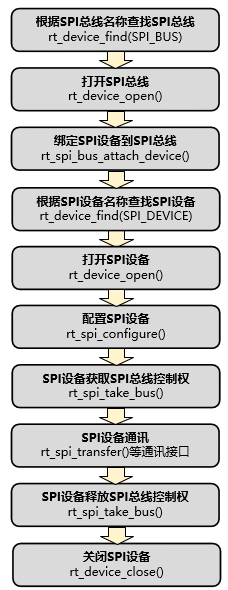

1.6.4 SPI总线使用流程¶

1.7 SPI的使用¶

SPI的使用需经过配置选型、硬件绑定、驱动调用三个核心步骤，以下为详细说明：

1.7.1 menuconfig配置SPI总线¶

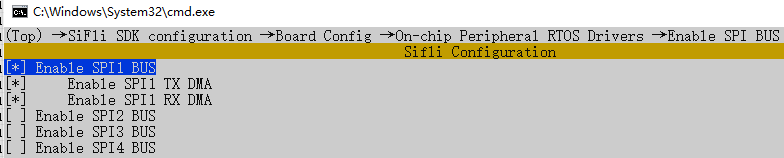

在系统配置界面（menuconfig）中，勾选需要使用的SPI总线（参考SPI列表），确保对应SPI总线被使能。
配置界面示例如下：

备注

此步骤用于告知系统需要启用的 SPI，后续驱动才能正常访问已经启动的SPI总线。

1.7.2 配置 Pinmux（绑定 IO 与 SPI总线）¶

Pinmux 配置的核心作用是建立物理 IO 引脚与目标SPI总线的硬件映射关系，告知芯片“哪个 IO 负责SPI通讯”。只有完成绑定，SPI总线才能和SPI设备进行通讯。

以4线spi配置示例
PA28 作为 SPI1_CLK（SPI1总线的时钟线）；
PA29 作为 SPI1_CS（SPI1总线的芯片选择）； PA24 作为 SPI1_DIO（SPI1总线的输出）；
PA25 作为 SPI1_DI（SPI1总线的输入）；

配置代码如下：

// 函数：HAL_PIN_Set(引脚标识, 功能别名, 上下拉配置, 核心选择)
HAL_PIN_Set(
    PAD_PA28,       // 物理 IO 引脚 PA28
    SPI1_CLK,       // SPI1总线的时钟线
    PIN_NOPULL,     // 上下拉配置(SPI master 作为输出， 配置NOPULL)
    1               // 1：引脚位于HCPU；0：引脚位于LCPU
);
HAL_PIN_Set(
    PAD_PA29,       // 物理 IO 引脚 PA29
    SPI1_CS,       // SPI1总线的芯片选择
    PIN_NOPULL,     // 上下拉配置(SPI master 作为输出， 配置NOPULL)
    1               // 1：引脚位于HCPU；0：引脚位于LCPU
);
HAL_PIN_Set(
    PAD_PA24,       // 物理 IO 引脚 PA24
    SPI1_DIO,       // SPI1总线的数据输出线
    PIN_NOPULL,     // 上下拉配置(SPI master 作为数据输出， 配置NOPULL)
    1               // 1：引脚位于HCPU；0：引脚位于LCPU
);
HAL_PIN_Set(
    PAD_PA25,       // 物理 IO 引脚 PA25
    SPI1_DI,       // SPI1总线的数据输入线
    PIN_PULLUP,     // 上下拉配置(SPI master 作为数据输入， 配置PULLUP)
    1               // 1：引脚位于HCPU；0：引脚位于LCPU
);

备注

3线SPI 数据线只使用SPIx_DIO，不会用到SPIx_DI；

1.7.3 应用SPI总线¶

以“TF卡使用SPI1总线”为例，代码参考：\sdk\rtos\rtthread\components\drivers\spi\spi_msd.c

/*绑定sdcard 设备到spi1总线*/
rt_hw_spi_device_attach("spi1", "sdcard");
/*查找spi设备"sdcard"*/
rt_device_t spi_dev = rt_device_find("sdcard");
/*打开spi设备"sdcard"*/
rt_device_open(spi_dev, RT_DEVICE_FLAG_RDWR);

/*配置spi设备"sdcard"*/
struct rt_spi_configuration cfg;
cfg.data_width = 8;
cfg.mode = RT_SPI_MASTER | RT_SPI_MODE_3 | RT_SPI_MSB; /* SPI Compatible Mode 3 */
cfg.max_hz = 400 * 1000; /* 400K/s */
cfg.frameMode = RT_SPI_MOTO;
rt_spi_configure(msd->spi_device, &cfg);

/*spi设备"sdcard"通讯*/
rt_spi_take();//获取SPI总线
rt_spi_transfer_message();//传输
rt_spi_release();//释放SPI总线

1.8 SPI 中断模式的配置¶

SPI 中断模式，可以在rt_device_open(bus_handle, flag_open);时，通过flag_open来区分；
轮询模式
flag_open = RT_DEVICE_FLAG_RDWR
中断模式
flag_open = RT_DEVICE_FLAG_RDWR | RT_DEVICE_FLAG_INT_RX | RT_DEVICE_FLAG_INT_TX
以下显示所有支持的flag

#define RT_DEVICE_FLAG_RDONLY           0x001           /**< read only */
#define RT_DEVICE_FLAG_WRONLY           0x002           /**< write only */
#define RT_DEVICE_FLAG_RDWR             0x003           /**< read and write */
#define RT_DEVICE_FLAG_INT_RX           0x100           /**< INT mode on Rx */
#define RT_DEVICE_FLAG_DMA_RX           0x200           /**< DMA mode on Rx */
#define RT_DEVICE_FLAG_INT_TX           0x400           /**< INT mode on Tx */
#define RT_DEVICE_FLAG_DMA_TX           0x800           /**< DMA mode on Tx */

1.9 SPI DMA模式的配置¶

DMA模式配置包括menuconfig使能SPI总线DMA，配置dma_config，SPI总线flag_open包含RT_DEVICE_FLAG_DMA_TX /RT_DEVICE_FLAG_DMA_RX;

1.9.1 menuconfig使能SPI总线DMA¶

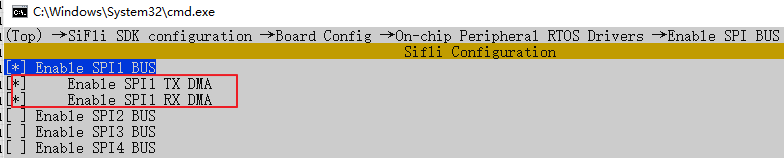

在系统配置界面（menuconfig）中，勾选需要使用的SPI总线时，同时勾选Enable SPI1 TX DMA 和 Enable SPI1 RX DMA。
配置界面示例如下：

1.9.2 配置dma_config¶

在dma_config.c中，配置SPI相关的宏, SPI TX和SPI RX会占用不同的DMA通道。

#define SPI1_DMA_RX_IRQHandler         DMAC1_CH3_IRQHandler     /*DMA中断回调*/
#define SPI1_RX_DMA_IRQ_PRIO           0                        /*DMA中断优先级*/
#define SPI1_RX_DMA_INSTANCE           DMA1_Channel3            /*DMA中断通道实例*/
#define SPI1_RX_DMA_IRQ                DMAC1_CH3_IRQn           /*DMA中断*/
#define SPI1_RX_DMA_REQUEST            DMA_REQUEST_29           /*SPI1_RX的DMA设备序号，序号唯一*/

#define SPI1_DMA_TX_IRQHandler         DMAC1_CH4_IRQHandler     /*DMA中断回调*/
#define SPI1_TX_DMA_IRQ_PRIO           0                        /*DMA中断优先级*/
#define SPI1_TX_DMA_INSTANCE           DMA1_Channel4            /*DMA中断通道实例*/
#define SPI1_TX_DMA_IRQ                DMAC1_CH4_IRQn           /*DMA中断*/
#define SPI1_TX_DMA_REQUEST            DMA_REQUEST_28           /*SPI1_TX的DMA设备序号，序号唯一*/

下图展示了所有平台的SPI总线的DMA_REQUEST(悬空部分表格表示对应平台没有对应的SPI总线或SPI总线不支持DMA)

SPI总线	52x	55x	56x	58x
SPI1_TX	DMAC1_28	DMAC1_28	DMAC1_28	DMAC1_28
SPI1_RX	DMAC1_29	DMAC1_29	DMAC1_29	DMAC1_29
SPI2_TX	DMAC1_30	DMAC1_30	DMAC1_30	DMAC1_30
SPI2_RX	DMAC1_31	DMAC1_31	DMAC1_31	DMAC1_31
SPI3_TX		DMAC2_16	DMAC2_16	DMAC3_16
SPI3_RX		DMAC2_17	DMAC2_17	DMAC3_17
SPI4_TX		DMAC2_18	DMAC2_18	DMAC3_18
SPI4_RX		DMAC2_19	DMAC2_19	DMAC3_19

1.9.3 配置dma_config SPI 总线flag_open包含RT_DEVICE_FLAG_DMA_TX /RT_DEVICE_FLAG_DMA_RX¶

参考代码如下：

rt_device_open(spi_dev,  RT_DEVICE_FLAG_DMA_RX | RT_DEVICE_FLAG_DMA_TX | RT_DEVICE_FLAG_RDWR);

1.9.4 SPI DMA通讯的buff要求¶

SPI DMA 通讯一般需要把读写buff放到sram,以满足通讯效率。
buff放到sram的两种方法：

通过声明的方式的让buff变量处于sram;
例如：

RETM_BSS_SECT_BEGIN(spi_buf)
static uint8_t sram_buff[12] RETM_BSS_SECT(sram_buff);
RETM_BSS_SECT_END

从heap申请sram内存;
例如：

void * buff = app_sram_alloc(12);
