FLASH分配

1. 不同芯片PSRAM + Flash的典型配置

型号	SIP 配置	外置存储
SF32LB551 SF32LB555	4MB PSRAM + 4MB NOR Flash	16MB 或 32MB NOR Flash
SF32LB561	4MB PSRAM + 512KB NOR Flash（用于 LCPU）	16MB 或 16MB + 16MB 或 32MB NOR Flash
SF32LB563	8MB PSRAM + 512KB NOR Flash（用于 LCPU）	Nand Flash
SF32LB567	16MB PSRAM + 512KB 或 1MB NOR Flash（用于 LCPU）	Nand / eMMC Flash
SF32LB523	4MB PSRAM	16MB 或 16MB + 16MB 或 32MB NOR Flash
SF32LB525	8MB PSRAM	Nand Flash
SF32LB527	16MB PSRAM	Nand Flash
SF32LB52J	16MB PSRAM	Nand / eMMC Flash
SF32LB58x	参照相应介绍	参照相应介绍

SiFli芯片相关介绍和配置参数，请参见思澈开源文档

2. Flash分配方式

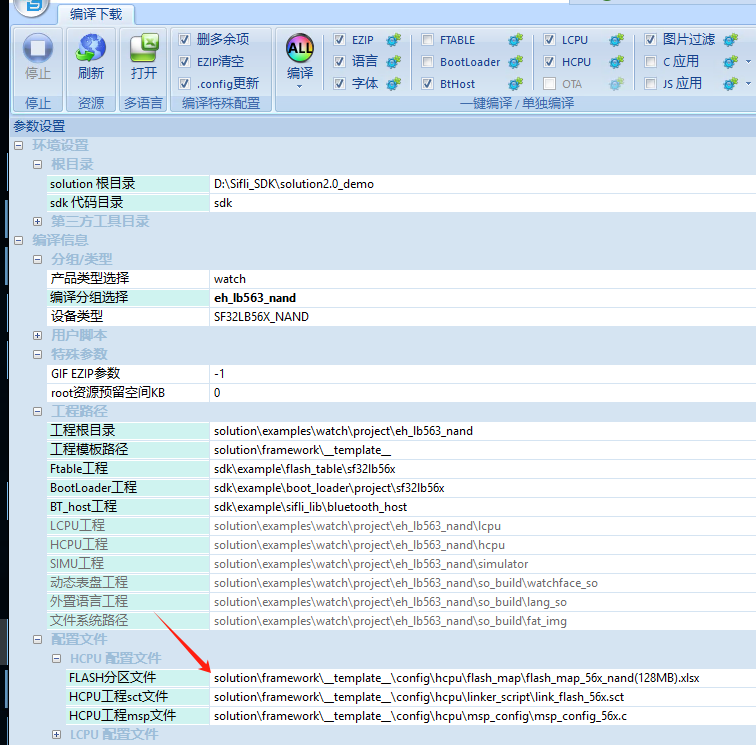

1. 提供excel表的可视化分配方式（可选的flash配置位于solution\framework\__template__\config\hcpu\flash_map)

2. 编辑exel表，实现增删分区、修改分区size，表格具有自动计算、自动对齐的功能

3. 编译时，Butterfli 会解析该 Excel 表并生成 flash_map.h 文件，参与 HCPU 的编译

具体可参见：

• butterfli.pdf 4.3.3 Flash 内存分配表如何使用

• Flash分区

3. Excel 表的编辑说明

1. Solution 提供各种产品形态的 Excel 表格模板，用户可以直接使用或者基于此模板进行修改

2. 第一个页签FLASH_Config，用于配置选用芯片内置和外置 Flash 的起始地址、空间大小以及分区对齐 Image Size。注意，这里分区对齐用于擦写块的大小

3. 第二个页签FLASH_Map，用于配置每个 Flash 的分区（分区名、偏移地址、Size、类型）。
   对于 NAND 方案，如果使用 KVDB，由于 KVDB 是放在文件系统中，因此，需要在下面的表格定义 KVDB（Size、所属分区）。

4. 第三个页签FS_RES_PATH，用于定义文件系统目录对应的宏。其中 RES_NAME 不可修改，Butterfli 会使用这些名字去对应相应的资源，然后放在指定的分区和路径下

4. Flash选型

Solution 支持 NOR、NAND、eMMC，具体可参见方案选型 -> 选型原则。

5. 双NOR-Flash方案

Solution 支持双 NOR Flash 方案，如1. 不同芯片PSRAM + Flash的典型配置中的SF32LB523。采用双 NOR Flash，需要注意：

1. 硬件设计上，如果是52x参照SF32LB52-DevKit-LCD开发板使用指南

2. 软件部分，A区可XIP、直接访问，B区必须通过驱动才能访问，需要遵循以下原则：

   • 主代码（code）、内置的图片必须放在A区

   • 字体、NVM、铃声、打点信息、debug信息、OTA缓存以及死机dump可以放在B区。
