LCD¶

FAQ1 怎么添加一份自己的屏模组(LCD + TP)¶

在 SDK\customer\peripherals 路径下复制一份 LCD 驱动。
修改复制的驱动文件与 SConscript，适配寄存器、数据接口、CLK 速率、RGB 格式。
修改 SDK\customer\peripherals\Kconfig，添加新驱动宏。
修改 SDK\customer\boards\Kconfig_lcd，添加新屏模组配置。
确认 bsp_pinmux.c 和 bsp_lcd_tp.c 的引脚配置。
确认menuconfig → Built-in LCD module driver已选择你添加的驱动。

请参见屏幕模组调试

FAQ2 上电屏幕是黑的如何排查¶

关键引脚检测：

VCC：主供电
背光引脚：背光供电
LCD_RST：复位引脚

排查方法：

检查 bsp_pinmux.c 和 bsp_lcd_tp.c 的引脚配置。
使用 finsh 命令检查软件配置的引脚状态：
```
pin status 1   # 检查 PA01 脚
```
异常状态：
```
PIN 1, FUNC=15, VAL=0, ANA_IN, GPIO_MODE_INPUT
```
正常状态：
```
PIN 1, FUNC=0, VAL=1, DIG_IO, GPIO_MODE_OUTPUT
```
关键差异：
- FUNC=0（GPIO 模式）
- VAL=1（输出高电平）
- DIG_IO（数字 IO 模式）
- GPIO_MODE_OUTPUT（输出模式）
使用逻辑分析仪抓取具体上电波形，分析上电时序。

FAQ3 LCD调试常见问题¶

LCD 屏幕右侧绿条纹
LCD 显示花屏
TFT 屏开机或唤醒时第一帧花屏
初始化读写都正常但不亮屏问题
如何从 Framebuffer 导出来看图像是否正常？
LCD 驱动中常见的 Assert 死机
静电放电(ESD)测试时 LCD 花屏和定屏问题
开关机动画或者充电图像显示扭曲问题
屏 QSPI 读不到屏 ID 的问题
屏 QSPI 动态调整读写寄存器 CLK 速率

请参见LCD常见问题

FAQ4 如何导出送屏buf中的数据并恢复成图像¶

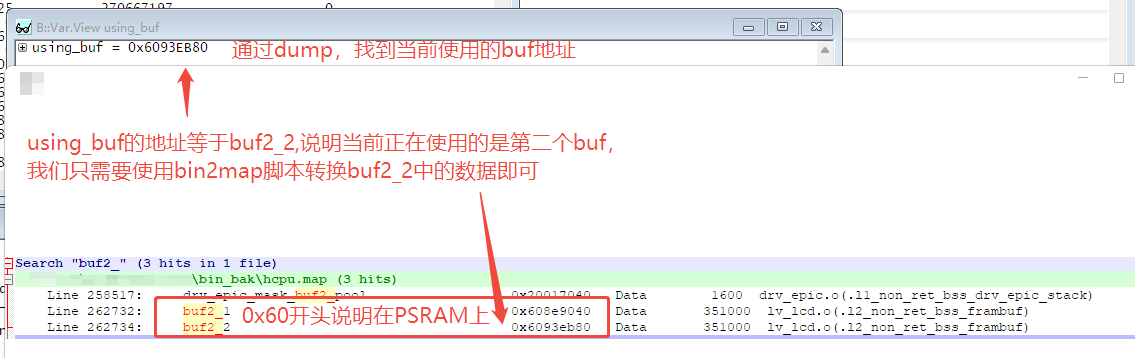

从 hcpu.map 文件中查询送屏缓冲区的地址，对应为 buf2_1；若项目配置双缓冲区，同步查询 buf2_2。
从 dump 文件中拷贝 buf2_1/buf2_2 对应的二进制文件（psram.bin 或 hcpu_ram.bin），dump 导出方法参见死机分析。

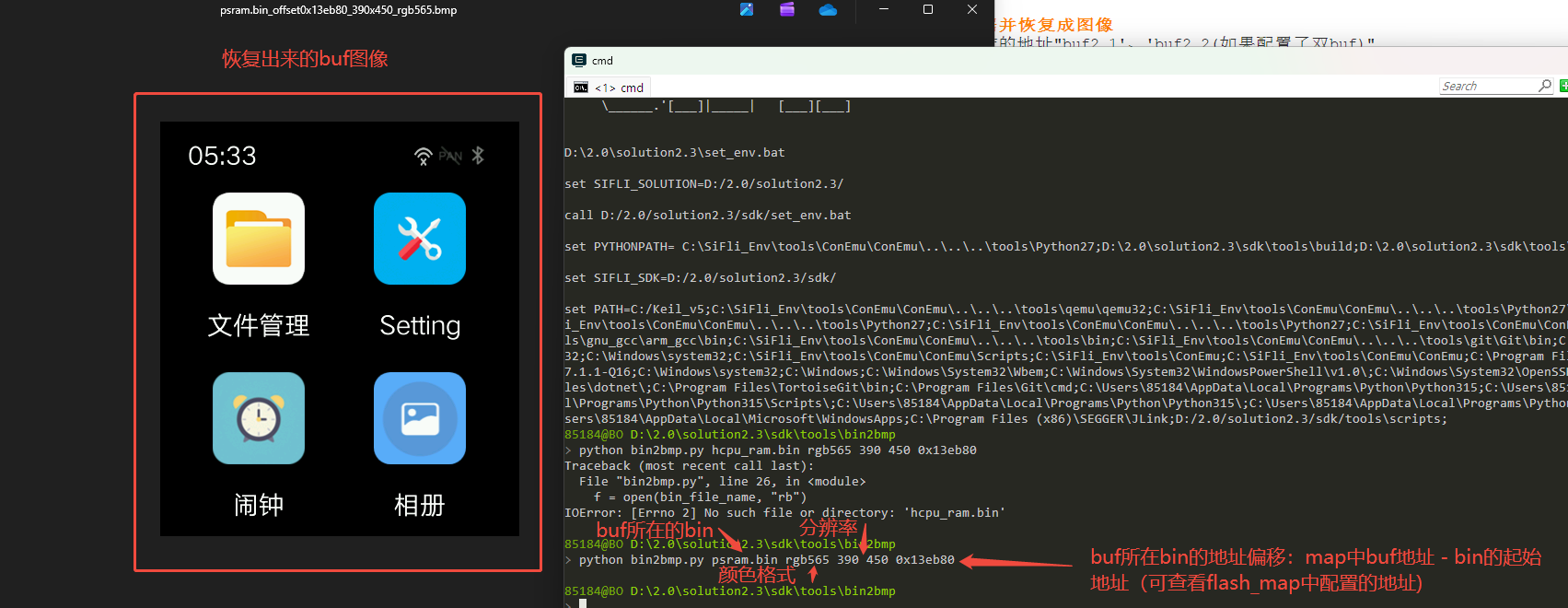

将拷贝的 bin 文件放入 sdk/tools/bin2bmp 目录，参照该目录下 readme 文档内的指令，执行生成图像即可。

FAQ5 如何排查屏显画面倾斜扭曲问题¶

如上图，该现象为像素对齐异常导致，需参考对应 LCD 硬件规格书，确认标准的像素对齐要求。
根据规格书要求，核对 LCD 注册接口中 pixel_align 对齐参数配置是否符合要求：
```
LCD_DRIVER_EXPORT(name, id, init_cfg, dev_ops, ic_max_hor_res, ic_max_ver_res, pixel_align)
```

FAQ6 如何配置合适的TE周期¶

TE 周期的配置标准、计算方法及适配规则，参见：帧率/ LCD TE 周期

FAQ7 如何配置屏显画面旋转角度（90°/180°/270°）¶

1. 芯片原生支持能力¶

56x、58x 系列 LCDC 控制器：支持垂直镜像、水平镜像；
52x 系列 LCDC 控制器：仅支持垂直镜像。

2. 配置方法¶

优先确认 LCD 硬件是否原生支持镜像，若支持则直接基于对应芯片系列配置，控制指令如下：
```
rt_device_control(lcd_device, RTGRAPHIC_CTRL_ROTATE_180, NULL)
```
⚠️注意：旋转 180° 等价于水平镜像+垂直镜像。
若 LCD 不支持旋转，或芯片镜像方案无法满足需求，可通过 GPU 实现送屏缓冲区旋转，调用以下接口设置旋转角度即可：
```
/**
 * @brief  设置屏显画面旋转角度
 * @param  rotate: 旋转角度枚举值，支持90°/180°/270°旋转配置
 * @return rt_err_t: 配置成功返回RT_EOK，失败返回对应错误码
 */
rt_err_t drv_epic_set_rotation(drv_epic_rotate_t rotate)
```
⚠️注意：该方案会占用 GPU 资源，可能导致图像渲染耗时增加，当前仅支持 90°、180°、270° 固定角度旋转。

⚠️注意：如果旋转180后出现撕裂，这是由于渲染的顺序没有适配导致，需要另外打补丁修复该问题

FAQ8 如何计算理论帧率¶

详细的理论帧率推导公式、计算示例、性能评估标准，参见：帧率/LCD送数

FAQ9 如何在应用层设置不休眠¶

可在应用层直接调用以下接口实现屏幕不休眠功能，接口调用简单无依赖：

/**
 * @brief  应用层屏幕休眠锁使能/关闭 (设置不休眠/恢复休眠)
 * @param  enable  false:禁止休眠(屏幕常亮)  true:恢复自动休眠
 */
void app_screen_lock_enable(bool enable);

FAQ10 如何重置休眠时间¶

当需要刷新屏幕休眠计时（比如触摸操作、按键响应、数据更新时），调用以下接口重置休眠时间，重新开始倒计时：

/**
 * @brief  手动触发显示屏的活跃状态 (刷新屏幕休眠计时/重置休眠倒计时)
 * @param  disp  显示屏设备句柄指针，传 NULL 则使用默认显示屏
 */
void lv_disp_trig_activity(lv_disp_t * disp);

FAQ11 屏驱如何配置DDR模式送数¶

先确认 LCD 屏模组是否支持 DDR 模式，是否需要在初始化时配置特殊寄存器 —— 向屏幕原厂确认或查阅数据手册。

配置 DDR 模式，软件需做如下修改：

LCD 驱动需要在添加对应屏模组 /sdk/customer/boards/Kconfig 时加上 BSP_LCDC_USING_DDR_QADSPI 宏。
确认 bsp_pinmux.c 里有 BSP_LCDC_USING_DDR_QADSPI，需要修改 LCD 相关 IO 口的驱动电流。

LCD 驱动代码需要配置 LCDC_INTF_SPI_DCX_DDR_4DATA 模式，修改 LCD 时钟频率（DDR 模式 LCD 时钟最大支持 40MHz），添加 SPI_LCD_FLAG_DDR_DUMMY_CLOCK 配置。

static const LCDC_InitTypeDef lcdc_int_cfg_spi =
{
    .lcd_itf = LCDC_INTF_SPI_DCX_DDR_4DATA, // 修改为DDR四线模式
    .freq = 40000000,                      // 修改LCD时钟为40MHz
#if LV_COLOR_DEPTH == 16
    .color_mode = LCDC_PIXEL_FORMAT_RGB565,
#else
    .color_mode = LCDC_PIXEL_FORMAT_RGB888,
#endif
    .cfg = {
        .spi = {
            .dummy_clock = 1, // 0: QAD-SPI/SPI3   1: SPI4
#ifdef LCD_FT2308_VSYNC_ENABLE
            .syn_mode = HAL_LCDC_SYNC_VER,
#else
            .syn_mode = HAL_LCDC_SYNC_DISABLE,
#endif
            .vsyn_polarity = 1,
            .vsyn_delay_us = 0,
            .hsyn_num = 0,
#ifdef LCDC_SUPPORT_DDR_QSPI
            .flags = SPI_LCD_FLAG_DDR_DUMMY_CLOCK,  // 添加SPI_LCD_FLAG_DDR_DUMMY_CLOCK配置
#endif
        },
    },
};

FAQ12 各芯片 LCDC 接口类型和支持的最大分辨率？¶

下面按“芯片系列 + 接口/屏类型”逐项说明。表中的分辨率是 Solution 中常见或已验证项目的参考值，不等同于芯片的绝对物理上限；最终能否使用还要看具体型号、封装、板级 pinmux、屏驱、色深、刷新率、Framebuffer/PSRAM 带宽以及是否全屏刷新。

1. 穿戴类小屏项目¶

芯片系列	接口/屏类型	典型已验证分辨率参考	说明
SF32LB55X	DSI / QSPI / DBI	390 x 450、410 x 494、466x466、454 x 454	常见于圆屏、方屏等中小尺寸屏，高帧率需要在 480 x 480 以内先评估。
SF32LB52X SF32LB56X SF32LB57X	QSPI	390 x 450、410 x 494、466x466	常见手表/小屏项目使用 QSPI，高帧率需要在 480 x 480 以内先评估。
SF32LB58X	QSPI / DSI	390 x 450、410 x 494、466x466	58x 也可以接 QSPI / MIPI 屏

2. 墨水屏项目¶

芯片系列	接口/屏类型	典型已验证分辨率参考	说明
SF32LB52X SF32LB567 SF32LB57G	EPD 8BIT + EPD_DPI	758 x 1032	525(NOR) 、 527(NOR) 和 567 可以做电子纸项目。分辨率可以更大，如1072×1448。

3. 大屏（如中控屏）项目¶

芯片系列	接口/屏类型	典型已验证分辨率参考	说明
SF32LB566 SF32LB58X SF32LB57X	RGB / DPI	800 x 480、1024 x 600，720 x 720	常用于 RGB / DPI 中大尺寸屏。
SF32LB58X	RGB / DPI / DSI	800 x 480、1024 x 600	58x 的 RGB / DPI 适合中大尺寸实时刷新屏。

理解这张表时注意下面几点：

横屏、竖屏和接口类型没有直接绑定关系。同一个 QSPI、DSI 或 RGB/DPI 接口都可能接横屏或竖屏，关键看面板规格、扫描方向、驱动初始化参数和软件坐标设计。
“最大分辨率”不能脱离刷新率讨论。QSPI/SPI 屏主要受送数带宽限制；RGB/DPI/DSI 屏主要受像素时钟、同步时序、Framebuffer/PSRAM 带宽和渲染耗时限制。
EPD 和 TFT 屏不能用同一个口径比较。EPD 可以有较高物理分辨率，但通常关注低刷新、局刷、灰阶模式、全刷耗时和缓存策略。
同一系列不同型号、封装或开发板的 LCDC 引脚引出可能不同，表格只能作为选型入口，最终以芯片数据手册、原理图、屏规格书、工程配置和实测结果为准。
对 QSPI/SPI 屏的送数时间计算可参考帧率 / LCD 送数。
如果屏接口采用QSPI，且希望支持24bit，需要屏支持DDR模式。其中，采用DDR模式时，52x/56x QSPI的接口频率支持40MHz，57x QSPI的接口频率支持50MHz。
