BLE¶
本文说明 BLE 通信功能的配置、服务入口和应用接入方式。
1. 参考代码¶
文件 |
作用 |
|---|---|
|
BLE 连接管理：连接建立、断开和状态维护 |
|
BLE 消息处理：BLE 事件分发和业务消息转换 |
|
BLE 服务入口：服务初始化、注册和对外接口 |
|
协议解析：BLE 私有协议解析和命令处理 |
|
串行通道：BLE 串行数据封包和发送 |
2. 应用例程¶
场景 |
文件 |
调用接口 |
|---|---|---|
BLE 设置入口 |
|
BLE 设置页事件回调、连接管理接口 |
BLE 扫描页面 |
|
BLE 扫描 / 连接事件回调 |

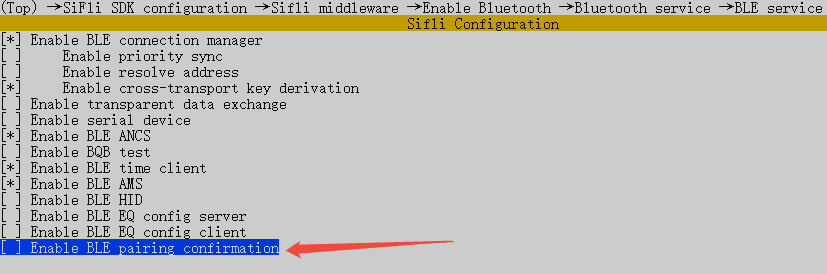

BLE 配对弹窗 |
|
BLE 配对确认回调 |
3. BLE介绍¶
定义：BLE（Bluetooth Low Energy）是一种短距离、低成本、低功耗的无线技术。
支持功能：支持主模式、从模式及多连接，暂不支持 BLE Mesh。
文档范围：主要介绍 BLE 相关接口及使用方法。
4. 使能/关闭BLE功能¶

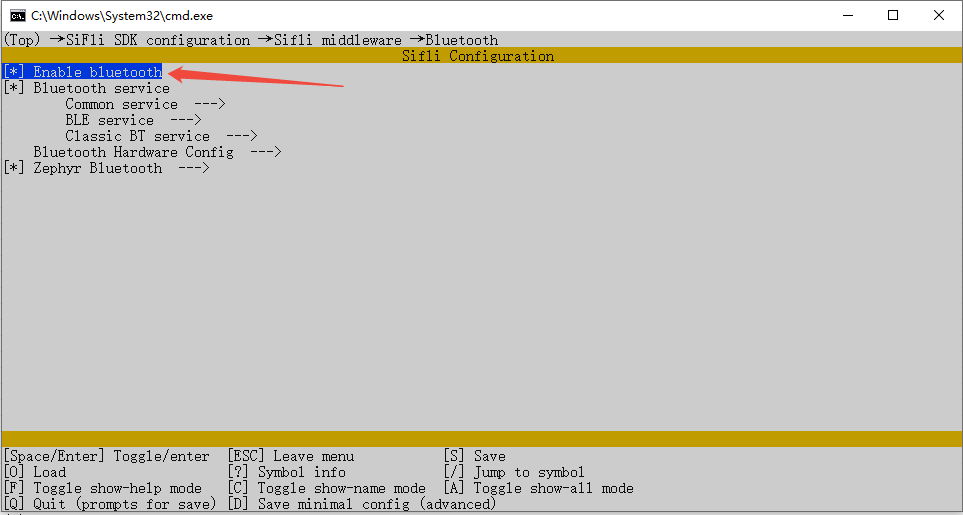

BLE 基础功能按下表配置。客户只需要先打开蓝牙总开关，再按角色选择是否启用中心角色和连接管理。
使用场景 |
需要启用 |
说明 |
|---|---|---|
蓝牙基础能力 |
|
蓝牙总开关；关闭后 BLE 和经典 BT 都不可用。 |
BLE 基础服务 |
|
提供 BLE 从设备、广播、连接和 GATT 服务能力。 |
BLE 中心角色 / GATT Client |
|
需要主动扫描、连接其他 BLE 设备时启用。 |
统一管理 BLE 连接 |
|
需要统一管理连接状态、参数和多连接时启用。 |
HCPU 与 PC Simulator 工程也提供同名 BLE 选项入口。
5. HCI功能¶
HCI（Host Controller Interface）是Host与Controller的通信接口，用于控制蓝牙芯片动作（如inquiry，connect，disconnect），主要用于调试分析。
5.1 配置与控制¶

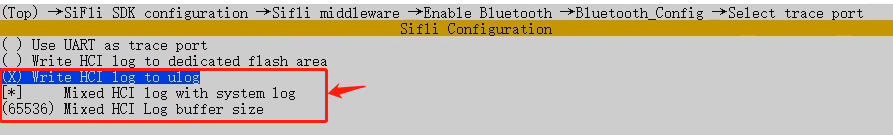

HCI 日志在 Bluetooth Hardware Config 中配置；按调试目的选择写入 flash、输出到 ulog 或关闭 HCI 日志。量产版本建议关闭或降低日志输出，避免影响蓝牙性能。
通过 FinSH 命令开关（需重启设备）：
nvds update hci_log 1 // 1：打开HCI；0：关闭HCI
5.2 打印说明¶
52X系列的HCI信息在HCPU打印，其他系列在LCPU打印。
需按如下串口配置才能正常显示HCI数据（HCI回放需对应.bin和.bintime文件）：
HCI全显示：HCI数据会完整显示
HCI无数据：仅显示HCI数据的头信息，不显示具体内容
HCI隐藏：不显示HCI数据（抓取HCI数据时建议采用此模式，便于分析）
6. BLE连接¶
BLE连接速度（首次连接或回连）仅由两个参数决定：设备的广播间隔和手机的扫描窗口/间隔比例。
6.1 设备的广播间隔¶
快广播（100-200ms）： 连接速度快（以100ms为例，通常3秒内，多数情况1秒内可连接），功耗相对较高。
慢广播（800-1000ms）： 更省电，但连接速度较慢，且受手机扫描间隔影响显著。
建议的广播切换策略
基础策略： 开机或BLE断开后，先快广播30秒至1分钟，超时后自动切换为慢广播。适用于拉距或异常断开后快速重连。
优化策略： 开机、BLE断开、设备亮屏时触发快广播，超时后切换为慢广播。实现较复杂，但能进一步加速连接。
6.2 手机的扫描窗口/间隔比例¶
扫描窗口是手机在一个扫描间隔内的实际扫描时间，该比例越接近1:1，扫描速度越快。
IOS系统： 系统自动扫描，扫描窗口与间隔比例通常为1:1或1:2（如30ms窗口+30ms间隔，或30ms窗口+60ms间隔）。
安卓/鸿蒙系统： 分为APK发起和系统发起两种扫描方式：
APK主动扫描：建议使用
SCAN_MODE_LOW_LATENCY标志，此时扫描比例通常为1:1或1:2。系统发起扫描：配对并使能HID时，部分手机会像IOS一样主动发起连接。
7. BLE回连¶
BLE回连通常由手机主动发起，设备端仅通过广播等待连接，不同系统的回连机制存在差异。
7.1 IOS系统¶
自动回连特性：与IOS配对并激活ANCS后，IOS会持续尝试回连，即使APK未发起连接，设备端也可能显示已连接。
异常排查：
若APK显示未连接，但设备端显示已连接，可通过手机设置确认连接状态，判断是APK问题还是BLE连接异常。
若设备清除本地LinkKey但手机未删除配对，会导致iPhone频繁连接后断开（因无配对信息）。解决方案：
设备恢复出厂时，提示用户同步删除手机端配对信息；
或设备恢复出厂时保留BLE配对信息（需APK配合处理，避免被非预期iPhone连接）。
7.2 安卓/鸿蒙系统¶
主动回连场景：仅在配对并使能HID时，部分手机会主动发起回连，但可能效率低且覆盖APK连接，导致连接缓慢。
常规回连逻辑：需APK主动发起连接。若APK被杀死，将无法发起连接，导致蓝牙始终无法连上。
8. BLE相关API¶
函数原型 |
功能描述 |
|---|---|
|
获取当前MTU（最大传输单元）大小 |
|
获取BLE状态： - |
|
开启BLE广播 |
|
关闭BLE广播 |
|
切换广播模式（可自定义不同模式的广播信息） |
|
使指定连接进入低功耗模式（低速模式） |
|
使指定连接退出低功耗模式（进入快速模式） |
|
开关BLE功能： - |
|
与对端设备交互MTU大小（建议在连接成功时调用） |
|
开始搜索周围BLE设备 |
|
停止搜索BLE设备 |
|
主动创建与其他BLE设备的连接（主模式下使用） |
|
更新当前连接的参数（如间隔、超时等） |
|
删除所有已保存的BLE配对绑定信息 |
|
通过连接索引获取对端设备的蓝牙地址 |
|
断开指定的BLE连接 |
9. BLE 相应事件¶
BLE 相关事件统一在 ble_connect.c 文件的 ble_event_handler 函数中处理，主要事件如下：
事件名 |
描述 |
|---|---|
|
连接成功事件 |
|
断开连接事件 |
|
连接参数更新事件 |
|
MTU 交互事件（上报当前 MTU 值） |
|
搜索开始事件（可清除上一次搜索结果） |
|
搜索结果事件 |
10. 增加一个service uuid¶
客户增加自己的UUID时可参考"ble_msg.c"中的信息，"ble_msg.c"文件是与我们APP对应的UUID，客户如不使用时，可直接使用此文件进行修改。 其中如果客户增加了UUID，相应的初始化函数要在“notify_ble_start_adv”函数中有调用。 其中权限设置，对应如下代码所示，用户根据自己的需要设置对应的权限。
PERM(WRITE_REQ, ENABLE) | PERM(WRITE_COMMAND, ENABLE) | PERM(RD, ENABLE) | PERM(NTF, ENABLE) | PERM(IND, ENABLE), PERM(UUID_LEN, UUID_128) | PERM(RI, ENABLE)
/**
* 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0
* +----+----+----+----+----+----+----+----+----+----+----+----+----+----+----+----+
* |EXT | WS | I | N | WR | WC | RD | B | NP | IP | WP | RP |
* +----+----+----+----+----+----+----+----+----+----+----+----+----+----+----+----+
*
* Bit [0-1] : Read Permission (0 = NO_AUTH, 1 = UNAUTH, 2 = AUTH, 3 = SEC_CON)
* Bit [2-3] : Write Permission (0 = NO_AUTH, 1 = UNAUTH, 2 = AUTH, 3 = SEC_CON)
* Bit [4-5] : Indication Permission (0 = NO_AUTH, 1 = UNAUTH, 2 = AUTH, 3 = SEC_CON)
* Bit [6-7] : Notification Permission (0 = NO_AUTH, 1 = UNAUTH, 2 = AUTH, 3 = SEC_CON)
*
* Bit [8] : Extended properties present (only relevant for a characteristic value)
* Bit [9] : Broadcast permission (only relevant for a characteristic value)
* Bit [10] : Write Command accepted
* Bit [11] : Write Signed accepted
* Bit [12] : Write Request accepted
* Bit [13] : Encryption key Size must be 16 bytes
*/
enum attm_perm_mask
{
/// retrieve all permission info
PERM_MASK_ALL = 0x0000,
/// Read Permission Mask
PERM_MASK_RP = 0x0003,
PERM_POS_RP = 0,
/// Write Permission Mask
PERM_MASK_WP = 0x000C,
PERM_POS_WP = 2,
/// Indication Access Mask
PERM_MASK_IP = 0x0030,
PERM_POS_IP = 4,
/// Notification Access Mask
PERM_MASK_NP = 0x00C0,
PERM_POS_NP = 6,
/// Broadcast descriptor present
PERM_MASK_BROADCAST = 0x0100,
PERM_POS_BROADCAST = 8,
/// Read Access Mask
PERM_MASK_RD = 0x0200,
PERM_POS_RD = 9,
/// Write Command Enabled attribute Mask
PERM_MASK_WRITE_COMMAND = 0x0400,
PERM_POS_WRITE_COMMAND = 10,
/// Write Request Enabled attribute Mask
PERM_MASK_WRITE_REQ = 0x0800,
PERM_POS_WRITE_REQ = 11,
/// Notification Access Mask
PERM_MASK_NTF = 0x1000,
PERM_POS_NTF = 12,
/// Indication Access Mask
PERM_MASK_IND = 0x2000,
PERM_POS_IND = 13,
/// Write Signed Enabled attribute Mask
PERM_MASK_WRITE_SIGNED = 0x4000,
PERM_POS_WRITE_SIGNED = 14,
/// Extended properties descriptor present
PERM_MASK_EXT = 0x8000,
PERM_POS_EXT = 15,
/// Properties
PERM_MASK_PROP = 0xFF00,
PERM_POS_PROP = 8,
};
初始化时Sercurity level for service如下代码所示，可根据实际需要进行设置
svc.sec_lvl = PERM(SVC_AUTH, SEC_CON) | PERM(SVC_UUID_LEN, UUID_128) | PERM(SVC_MI, ENABLE);
/**
* Service permissions
*
* 7 6 5 4 3 2 1 0
* +----+----+----+----+----+----+----+----+
* |SEC |UUID_LEN |DIS | AUTH |EKS | MI |
* +----+----+----+----+----+----+----+----+
*
* Bit [0] : Task that manage service is multi-instantiated (Connection index is conveyed)
* Bit [1] : Encryption key Size must be 16 bytes
* Bit [2-3]: Service Permission (0 = NO_AUTH, 1 = UNAUTH, 2 = AUTH, 3 = Secure Connect)
* Bit [4] : Disable the service
* Bit [5-6]: UUID Length (0 = 16 bits, 1 = 32 bits, 2 = 128 bits, 3 = RFU)
* Bit [7] : Secondary Service (0 = Primary Service, 1 = Secondary Service)
*/
enum attm_svc_perm_mask
{
/// Task that manage service is multi-instantiated
PERM_MASK_SVC_MI = 0x01,
PERM_POS_SVC_MI = 0,
/// Check Encryption key size for service Access
PERM_MASK_SVC_EKS = 0x02,
PERM_POS_SVC_EKS = 1,
/// Service Permission authentication
PERM_MASK_SVC_AUTH = 0x0C,
PERM_POS_SVC_AUTH = 2,
/// Disable the service
PERM_MASK_SVC_DIS = 0x10,
PERM_POS_SVC_DIS = 4,
/// Service UUID Length
PERM_MASK_SVC_UUID_LEN = 0x60,
PERM_POS_SVC_UUID_LEN = 5,
/// Service type Secondary
PERM_MASK_SVC_SECONDARY = 0x80,
PERM_POS_SVC_SECONDARY = 7,
};
11. BLE数据接收和发送¶
/**
* @brief Send new service attribute to remote using gatt notify.
* @param[in] conn_idx Connection index for the service.
* @param[in] value Attribute content buffer.
*/
int sibles_write_value(uint8_t conn_idx, sibles_value_t *value);
/**
* @brief Register GATT service callback.
* @param[in] hdl Service handle.
* @param[in] gcbk Service attribute get callback.
* @param[in] scbk Service attribute set callback.
*/
void sibles_register_cbk(sibles_hdl hdl, sibles_get_cbk gcbk, sibles_set_cbk scbk);
其中接收函数在初始化时设置的"scbk"函数中，可参考"ble_msg.c"文件中的对应函数。
12. BLE作为master连接其他设备¶
BLE master 功能用于主动扫描并连接其他 BLE 设备。使用前启用 USING_BLE_MASTER_DEVICE，并确认 BLE 基础服务已打开；如需连接管理，同时打开 BLE_GAP_CENTRAL、BLE_GATT_CLIENT 和 BSP_BLE_CONNECTION_MANAGER。如下图所示：
可参考此参数"diss scan start 1 500 50 60000 -60"搜索设备

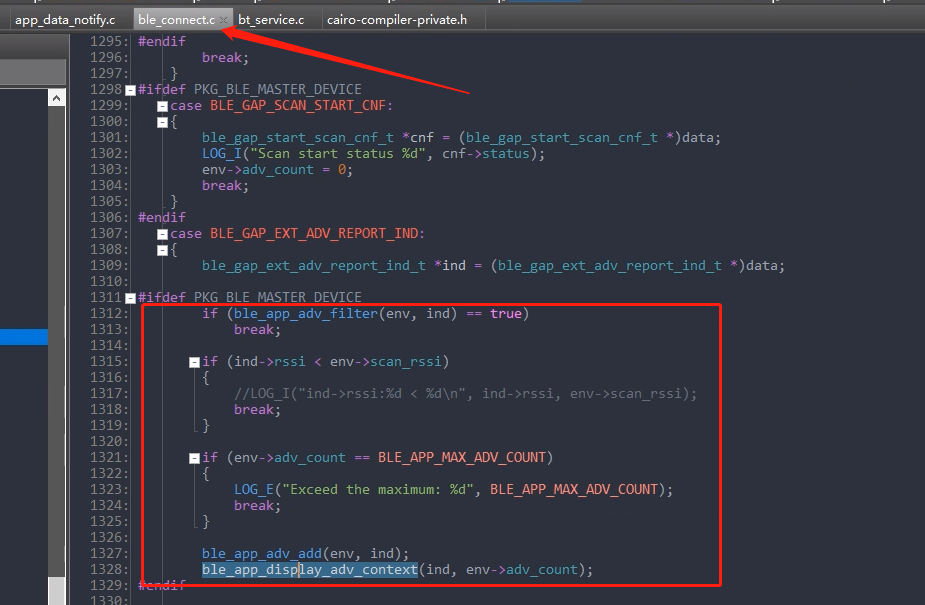

搜索得到的结果事件为“BLE_GAP_EXT_ADV_REPORT_IND”，如下图所示：
连接设备，其中地址类型和地址在搜索结果中有。

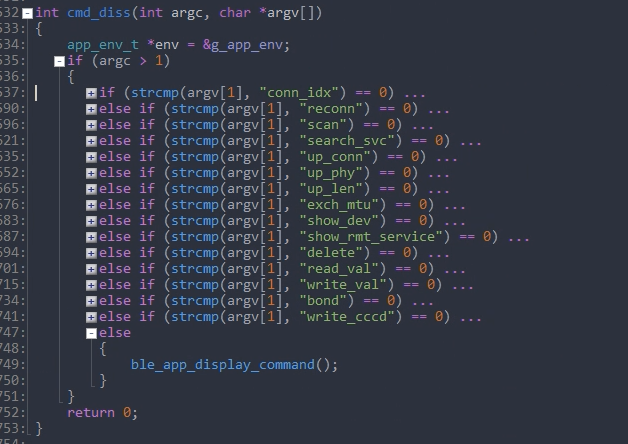

其他操作参考如下命令
13. BLE修改广播参数¶
BLE 广播的核心修改点在 ble_connect.c 的 ble_advertising_start() 函数。这里会先组装 sibles_advertising_para_t para，再调用 sibles_advertising_init() 或 sibles_advertising_update_adv_and_scan_rsp_data() 下发到协议栈。
如果要实现“设备名、广播内容、扫描响应内容、广播间隔、广播模式”等定制需求，优先修改下面几个位置：
para.config：控制广播方式、间隔、时长、是否自动重启。para.adv_data：真正放进广播包的数据。para.rsp_data：放进扫描响应包的数据。
sibles_adv_data_t 里常用字段说明如下：
completed_name：完整设备名，通常设备名较长时放这里。manufacturer_data：厂商自定义数据，适合放设备标识、业务协议字段。completed_uuid/srv_data：服务 UUID 或服务数据，适合给 App 快速识别设备类型。appearance：设备外观标识。customized_data：以上字段都不满足时可自定义广播段。disc_mode+flags：控制广播可发现性，只有自定义disc_mode时flags才需要手动设置。
13.1 sibles_adv_data_t 每个成员说明¶
sibles_adv_data_t 表示“一个广播数据集合”。结构体中哪个指针成员不为 NULL，协议栈就会把对应 AD Type 组装进广播包或扫描响应包。
typedef struct
{
uint8_t disc_mode;
uint8_t flags;
uint8_t *tx_pwr_level;
uint16_t *appearance;
uint16_t *advertising_interval;
sibles_adv_type_name_t *shortened_name;
sibles_adv_type_name_t *completed_name;
sibles_adv_type_srv_uuid_t *completed_uuid;
sibles_adv_type_srv_uuid_t *incompleted_uuid;
sibles_adv_type_srv_data_t *srv_data;
sibles_adv_type_conn_interval_t *preferred_conn_interval;
sibles_adv_type_manufacturer_data_t *manufacturer_data;
sibles_adv_type_customize_t *customized_data;
} sibles_adv_data_t;
各成员用途如下：
disc_mode广播发现模式，用来决定 Flags 的生成方式。常见用途是设置普通可发现、有限可发现或自定义模式。flags广播 Flags 字段，仅当disc_mode设为GAPM_ADV_MODE_CUSTOMIZE时需要手动填写。
常见值如0x1E，表示设备支持 BLE、不可同时 BR/EDR 等标志位组合。tx_pwr_level发射功率字段，对端可据此粗略判断发射功率。多数场景不是必须字段，只有 App 或协议明确要求时再带。appearance外观类型，例如键盘、手表、心率带等。
主要用于标准 BLE 设备让手机或系统快速识别类型。ble_connect.c中 HID 场景就填了BT_APPEARANCE_HID_KEYBOARD。advertising_interval把广播间隔作为一个 AD 字段带出去，供对端读取。
注意这不等于实际广播参数本身，真正的广播间隔仍然要改para.config.mode_config.xxx.interval。shortened_name缩短设备名。
当名字太长、放不下完整名称时，可以在广播包里放短名，把完整名字放到扫描响应里。completed_name完整设备名。
这是最常用字段之一，手机扫描列表里看到的名字通常来自这里。当前ble_connect.c就在para.adv_data.completed_name中填了本地名称。completed_uuid完整服务 UUID 列表。
适合告诉手机“这个设备支持哪些标准服务”。例如 HID 设备可把 HID Service UUID 带出去，方便系统或 App 快速过滤。incompleted_uuid不完整服务 UUID 列表。
表示“这里只列出了一部分服务 UUID，还有别的服务没有放进来”。当服务较多、广播空间不够时可用它。srv_data服务数据。格式是“服务 UUID + 业务数据”。
适合做轻量业务广播，例如支付宝、微信、FindMy、配网、绑定发现等。当前BLE_ALIPAY_MODE和BLE_WECHAT_MODE就是把 MAC 地址放在srv_data里。preferred_conn_interval建议连接参数范围。
设备可通过这个字段告诉对端希望的连接间隔范围，但对端是否采用仍由连接协商决定。manufacturer_data厂商自定义数据。格式是“Company ID + 自定义负载”。
这是最常用的业务扩展字段之一，适合放产品类型、协议版本、MAC、绑定码、序列号摘要等。当前BLE_NORMAL_MODE就把特定格式的数据放进这个字段，供 App 识别。customized_data自定义原始 AD 结构。
当标准字段不够用，或客户协议要求发一个特殊 AD Type 时使用。这里填写的是完整的广播段内容，要求开发者自己保证格式符合 Bluetooth Core Spec。
13.2 广播包和扫描响应包怎么分配¶
adv_data主广播包，适合放“手机一眼就要看到”的信息，例如 Flags、短名、服务 UUID、厂商标识。rsp_data扫描响应包，只有对端主动发起 scan request 才会返回。适合放较长的设备名、补充说明字段、较长的业务数据。普通广播包容量有限 如果内容太多，优先把核心识别字段放
adv_data，把长名字或补充字段放rsp_data。再不够就考虑扩展广播。
13.3 常见修改场景¶
只想改设备名 改
completed_name或shortened_name。想让自家 App 快速识别设备 优先使用
manufacturer_data或srv_data。想声明标准服务 使用
completed_uuid。想让手机系统识别设备类别 使用
appearance。想发标准字段之外的协议 使用
customized_data。
13.4 示例1：广播中带设备名和厂商数据¶
下面示例适合大部分客户项目：手机扫描时能看到设备名，App 还能通过厂商数据识别设备。
static void ble_adv_example(void)
{
sibles_advertising_para_t para = {0};
char local_name[] = "SIFLI_DEMO";
uint16_t company_id = 0x0A4C;
uint8_t manu_data[] = {0x13, 0x07, 0x00, 0x11, 0x22, 0x33, 0x44, 0x55, 0x66};
para.own_addr_type = GAPM_STATIC_ADDR;
para.config.adv_mode = SIBLES_ADV_CONNECT_MODE;
para.config.mode_config.conn_config.duration = 0x0;
para.config.mode_config.conn_config.interval = 160; // 160 * 625us = 100ms
para.config.is_auto_restart = 1;
para.adv_data.completed_name = rt_malloc(sizeof(sibles_adv_type_name_t) + rt_strlen(local_name));
para.adv_data.completed_name->name_len = rt_strlen(local_name);
rt_memcpy(para.adv_data.completed_name->name, local_name, para.adv_data.completed_name->name_len);
para.adv_data.manufacturer_data = rt_malloc(sizeof(sibles_adv_type_manufacturer_data_t) + sizeof(manu_data));
para.adv_data.manufacturer_data->company_id = company_id;
para.adv_data.manufacturer_data->data_len = sizeof(manu_data);
rt_memcpy(para.adv_data.manufacturer_data->additional_data, manu_data, sizeof(manu_data));
para.adv_data.disc_mode = GAPM_ADV_MODE_CUSTOMIZE;
para.adv_data.flags = 0x1E;
sibles_advertising_init(ble_advertising_context, ¶);
sibles_advertising_start(ble_advertising_context);
rt_free(para.adv_data.completed_name);
rt_free(para.adv_data.manufacturer_data);
}
说明：
设备名通过
completed_name广播出去。自定义识别内容通过
manufacturer_data带出去。interval = 160表示 100ms 广播间隔，因为单位是 625us。
13.5 示例2：把长设备名放到扫描响应里¶
如果广播内容太多，建议把业务识别字段放在 adv_data，把设备名放在 rsp_data。
static void ble_adv_rsp_example(void)
{
sibles_advertising_para_t para = {0};
char local_name[] = "SIFLI_WATCH_LONG_NAME";
uint16_t company_id = 0x0A4C;
uint8_t manu_data[] = {0x01, 0x02, 0x03, 0x04};
para.own_addr_type = GAPM_STATIC_ADDR;
para.config.adv_mode = SIBLES_ADV_CONNECT_MODE;
para.config.mode_config.conn_config.interval = 320; // 200ms
para.adv_data.manufacturer_data = rt_malloc(sizeof(sibles_adv_type_manufacturer_data_t) + sizeof(manu_data));
para.adv_data.manufacturer_data->company_id = company_id;
para.adv_data.manufacturer_data->data_len = sizeof(manu_data);
rt_memcpy(para.adv_data.manufacturer_data->additional_data, manu_data, sizeof(manu_data));
para.rsp_data.completed_name = rt_malloc(sizeof(sibles_adv_type_name_t) + rt_strlen(local_name));
para.rsp_data.completed_name->name_len = rt_strlen(local_name);
rt_memcpy(para.rsp_data.completed_name->name, local_name, para.rsp_data.completed_name->name_len);
sibles_advertising_init(ble_advertising_context, ¶);
sibles_advertising_start(ble_advertising_context);
rt_free(para.adv_data.manufacturer_data);
rt_free(para.rsp_data.completed_name);
}
说明：
adv_data放短而关键的数据，保证手机容易扫到并识别。rsp_data放长设备名，避免主广播包超长。如果广播已启动，可改用
ble_update_advertising_data(¶.adv_data, ¶.rsp_data)动态更新。
ble_connect.c 中的典型写法如下：
para.own_addr_type = GAPM_STATIC_ADDR;
para.config.adv_mode = SIBLES_ADV_CONNECT_MODE;
para.config.mode_config.conn_config.duration = 0x0;
para.config.mode_config.conn_config.interval = 0x640;
para.config.is_auto_restart = 1;
para.adv_data.completed_name = ...
para.adv_data.manufacturer_data = ...
修改建议：
想改广播间隔，改
para.config.mode_config.conn_config.interval。想改成不可连接广播，改
para.config.adv_mode为SIBLES_ADV_BROADCAST_MODE。想修改手机扫描到的名字，改
para.adv_data.completed_name。想让 App 识别设备类型，改
manufacturer_data或srv_data。想同步修改扫描响应包，可同时填充
para.rsp_data，或者打开is_rsp_data_duplicate让扫描响应与广播数据一致。
如果只是替换广播内容，通常直接改 ble_advertising_start()；如果是运行中动态更新广播内容，则调用 ble_update_advertising_data()。
14. BLE修改连接参数¶
我们发布的版本中，ble的速度会在“sibles_acquire_tx_pkts_hook”函数当数据包大于3(if (buffer_num >= BLE_SPEED_ADAPT_TX_COUNT))时更新为快速模式，连续30秒没数据传输时，自动更新为低速模式。OTA及表盘传输时速度也是自动控制的，不用客户控制。如客户想自行控制ble连接参考，可以参考下面的的对应函数实现。
//进入low power 命令，调此函数时ble进入低速模式
void ble_enter_low_power(uint8_t conn_idx);
//退出low power 命令，调此函数时ble进入快速模式
void ble_exit_low_power(uint8_t conn_idx);
/**
* @brief update conneciton parameters. 此函数可任意更新连接参数
* @param[conn_idx] connection index.
* @param[interval_level] interval level to be set, @see connection_manager_update_conneciton.
* @param[data] conneciton parameters vlaue, @see cm_conneciont_parameter_value_t.
* @return set status @see connection_manager_state
*/
uint8_t connection_manager_update_parameter(uint8_t conn_idx, uint8_t interval_level, uint8_t *data);
15. BLE修改MTU¶
在ble连接成功时可调用“sibles_exchange_mtu”函数交互MTU，或是对端设置MTU成功后“SIBLES_MTU_EXCHANGE_IND”事件上报设置的MTU值。
/**
* @brief Exchange MTU size.
* @param[in] conn_idx connection index.
* @retval result.
*/
uint8_t sibles_exchange_mtu(uint8_t conn_idx);
/**
* @brief User implmentation function. Stack will call this function to get max mtu.
* if not implmentation, stack will use default value as 1024.
* @param
* @return Maximum MTU value you want to use,
* should greater than or equal to 23, less than or equal to 1024.
*/
uint16_t ble_max_mtu_get();
16. BLE配对¶
BLE 与手机配对时如需弹窗确认，启用 BLE_USING_PAIRING_CONFIRMATION，并确认 BLE 基础服务已打开。Zephyr 蓝牙 (ZBT) 配置下不使用该 Solution BLE 配对弹窗。
事件名称 |
描述 |
|---|---|
BLE_APP_PAIRING_CONFIRMATION |
弹窗事件 |
BLE_APP_PAIRING_FAILED |
配对失败事件 |
BLE_APP_PAIRING_SUCCEED |
配对成功事件 |
//弹窗时用户点击“确定”或“取消”时需要调用的函数
uint8_t connection_manager_bond_ack_reply(uint8_t conn_idx, uint8_t command, bool accept);
17. BLE对接客户的BLE应用协议到Solution¶
我们发布的 BLE 通信协议使用 Nanopb 编码和解码。客户不使用 Nanopb 时可关闭 PKG_USING_NANOPB。
客户对接自己的协议时首先将"ble_msg.c"文件中的UUID修改为客户需要的UUID，然后在ble接收到数据后去调用我们提供的对应函数（如设置时间，设置自动心率等）可参考"protocol_setting.c"文件中的对应函数。
18. ANCS¶
ANCS（Apple Notification Center Service）是IOS系统中的一个通知服务，使用该服务的方式为，设备连接手机后，设备上的GATT客户端发现IOS手机端上的ANCS服务，并且使能其通知源Characteristics的notifys功能，之后IOS系统就会通过ble推送消息给设备。
ANCS消息入口函数为“app_ancs_notification”最终调用“message_send_to_gui_thread”函数进行处理。 如需要增加ANCS的消息类型则在“app_ancs.c”文件中增加对应的类型即可。
static message_item_t message_item[] =
{
{"com.apple.MobileSMS", MESSAGE_TYPE_MESSAGE },
{"com.tencent.mqq", MESSAGE_TYPE_QQ },
{"com.tencent.xin", MESSAGE_TYPE_WECHAT },
{"net.whatsapp.WhatsApp", MESSAGE_TYPE_WHATSAPP },
{"com.facebook.Messenger", MESSAGE_TYPE_MESSENGER },
{"com.atebits.Tweetie2", MESSAGE_TYPE_TWITTER },
{"com.linkedin.Zephyr", MESSAGE_TYPE_LINKEDIN },
{"com.burbn.instagram", MESSAGE_TYPE_INSTAGRAM },
{"com.facebook.Facebook", MESSAGE_TYPE_FACEBOOK },
{"com.apple.mobilephone", MESSAGE_TYPE_INCOMINGCALL },
};
19. AMS¶
AMS全称Apple Media Service(苹果媒体服务)，是提供给BLE设备的一种简单控制媒体应用程序的方式，并且用于获取已连接的 IOS 设备的媒体状态信息。 除了标准的通用属性配置文件（GATT）子程序集外，AMS没有任何依赖性。作为GATT客户端的设备在使用AMS时，可以自己访问和使用IOS设备提供的其他服务。
19.1 术语¶
Apple Media Service 称为 AMS AMS 服务的发布者(也就是我们的 ios 设备)应被称为媒体源(MS)。 AMS 服务的客户端(也就是我们的蓝牙设备)应被称为媒体控制器(MR)。 下面统一使用 媒体源 和 媒体控制 来描 IOS 设备和蓝牙设备。
19.2 AMS Service UUID¶
AMS 主服务(Service) UUID 为 89D3502B-0F36-433A-8EF4-C502AD55F8DC AMS 服务下的三个特征(Characteristic) UUID： 远程命令(Remote Command)(writeable,notifiable) 9B3C81D8-57B1-4A8A-B8DF-0E56F7CA51C2 实体更新(Entity Update)(writeable with response,notifiable) 2F7CABCE-808D-411F-9A0C-BB92BA96C102 实体属性(Entity Attribute)(readable, writeable) C6B2F38C-23AB-46D8-A6AB-A3A870BBD5D7

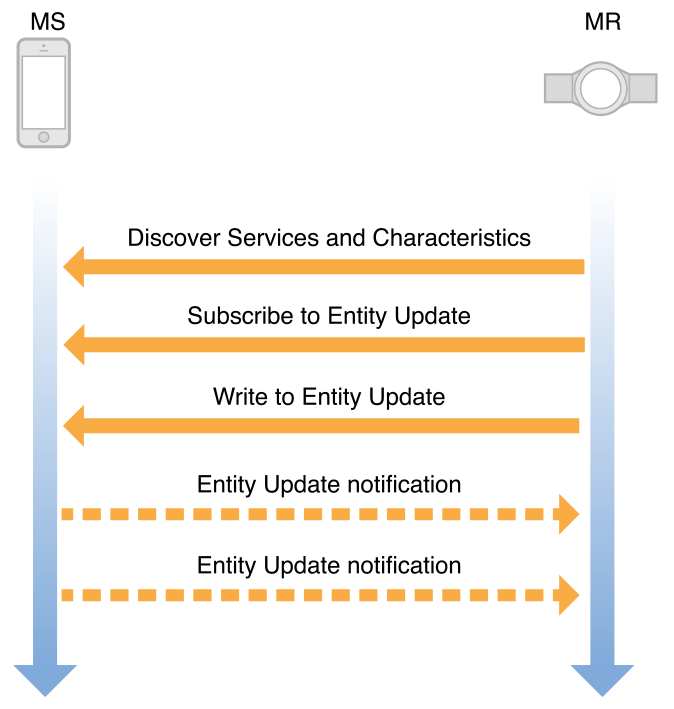

下图展示了媒体源和媒体控制器间的服务设置:
1.媒体控制器发现媒体源的 AMS 服务和特征
2.媒体控制器订阅媒体源实体更新
3.媒体控制器向媒体源写入需要监听的实体(EntityID)，例如监听歌曲变化等
4.当媒体源监听的实体(EntityID)有变动时，会通知其变动内容
19.3 3AMS Characteristic¶

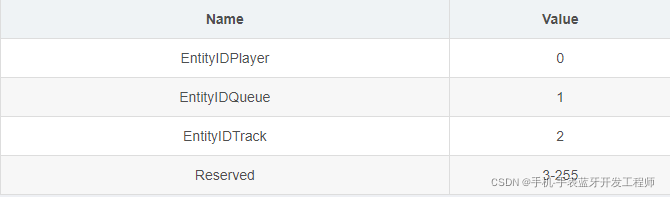

实体
AMS 定义了 3 个不同的实体，每个实体都有一组不同的属性:
播放器 (Player): 当前活跃的媒体应用。该实体属性包括其名称、播放状态和播放音量等
队列 (Queue): 当前加载的播放队列。该实体的属性包括其队列数及其随机和重复模式等
音轨 (Track): 当前加载的音轨。该实体的属性包括其艺术家、标题和总的播放时间等。

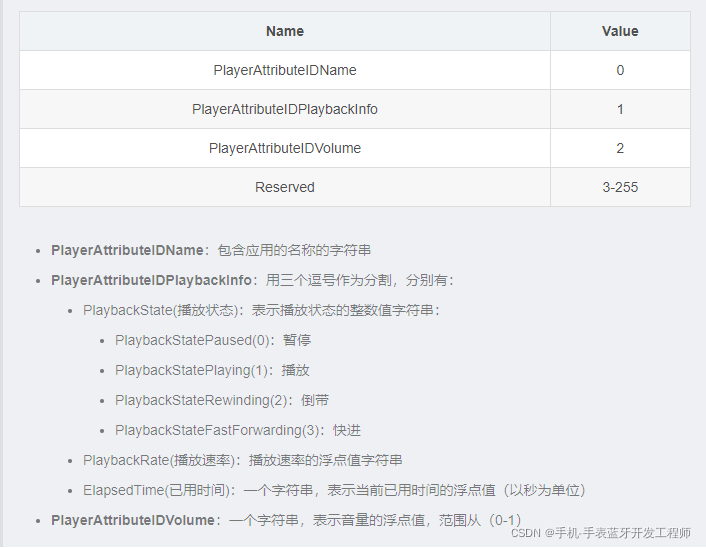

播放器 (Player)属性表
// 获取播放器属性函数
app_ams_player_t *app_ams_get_player(void)
{
return app_ams_player;
}
通过播放器属性，我们可以获取 PlaverAttributelDName 当前音乐播放器的字符串，例如 IOS 手机使用的网易云音乐，那么媒体源推送的字符串转换为 unicode 编码后再转成中文，实际上就是“网易云音乐”，同理其他的音乐 APP，也会显示其相应的名称，非音乐APP 是不会有推送的。
PlayerAttributelDPlaybacklnfo 可以获取对应的播放状态、播放速率以及歌曲经过的时间，例如接收到推送为 49 44 49 46 48 44 55 49 46 49 52 55 表示 1，1.0，71.147，当前状态为播放、速率 1.0、已过时间 71.147 秒
PlaverAtributelDvolume 用于获取当前的音量浮点值，音量最大时为 1，最小时为 0，IOS 按一次音量按键，每次递进 0.0625。
注: 通过上面的信息，我们可以计算出当前经过的时间，公式如下:
CurrentElapsedTime = ElapsedTime + ((TimeNow-TimePlaybacklnfoWasReceived)* PlaybackRate)
上方展示的音乐进度条，也是依靠该方式和歌曲总长度计算的

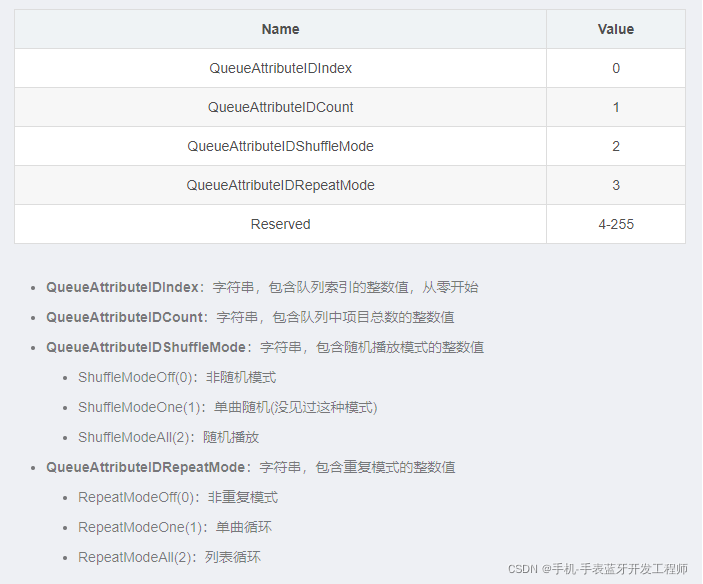

队列 (Queue) 属性表
// 获取队列属性函数
app_ams_queue_t *app_ams_get_queue(void)
{
return app_ams_queue;
}
这一块为切换播放器播放模式时，会通知对应的模式变化。

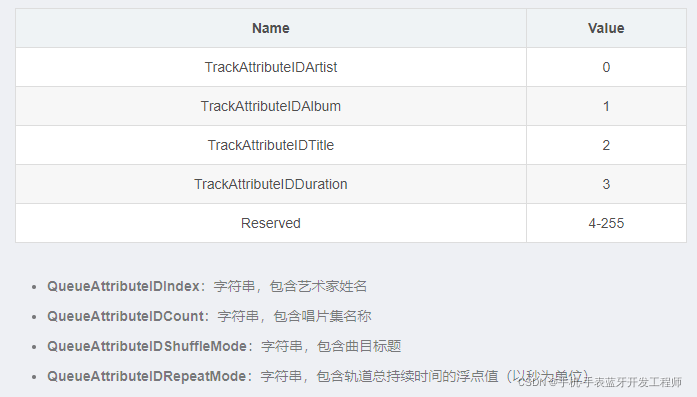

音轨 (Track)属性表
// 获取音轨属性函数
app_ams_track_t *app_ams_get_track(void)
{
return app_ams_track;
}
这一块包含了歌曲名、歌手名、专辑名称以及当前音乐总时长。假设音乐时长03：08，那么媒体控制器接收到的则是188.000秒。

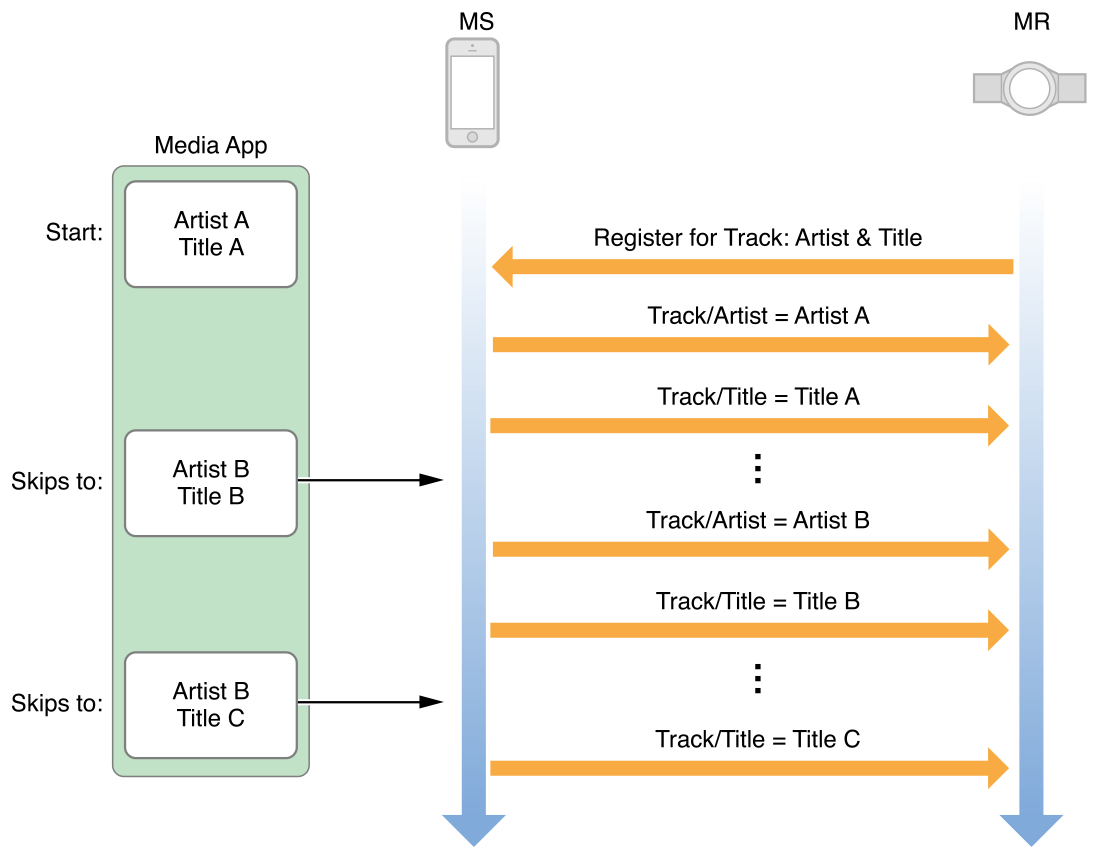

若媒体控制器订阅了Track属性，那么当媒体源播放音乐时，会将A音乐的曲名和歌手名推送给媒体控制器，每次有变动时，都会通知媒体控制器。
代码中对应事件为“BLE_APP_AMS_NOTI_IND”
/**
* @brief EntityID values.
*/
typedef enum
{
BLE_AMS_ENTITY_ID_PLAYER, /**< Player entity. The attribute is @ref ble_ams_entity_player_attribute_t. */
BLE_AMS_ENTITY_ID_QUEUE, /**< Queue entity. The attribute is @ref ble_ams_entity_queue_attribute_t. */
BLE_AMS_ENTITY_ID_TRACK, /**< Track entity. The attribute is @ref ble_ams_entity_queue_attribute_t. */
} ble_ams_entity_id_t;
/**
* @brief The structure of #BLE_AMS_ENTITY_ATTRIBUTE_PAIR_IND.
*/
typedef struct
{
uint8_t entity_id; /**< @see enum ble_ams_entity_id_t */
uint8_t attr_id; /**< Associated attribute ID for an dedicated entityID. */
uint8_t entity_up_flag; /**< Entity update flag. 1 is truncated. */
uint16_t len; /**< length of attribute value. */
uint8_t value[0]; /**< Attribute value. */
} ble_ams_entity_attr_value_t;
ble_ams_entity_attr_value_t *value = (ble_ams_entity_attr_value_t *)data;
ipc_send_msg_from_ble_to_app(BLE_APP_AMS_NOTI_IND, sizeof(ble_ams_entity_attr_value_t) + value->len, (uint8_t *)value);
//当收到“BLE_APP_AMS_NOTI_IND”事件时可依据 value->entity_id 值确定当前是什么属性发生了变化。
19.4 远程命令(Remote Command)¶
远程命令这个特征值是用于 媒体控制器 发送给 媒体源 的播放状态特征，例如播放/暂停、音量加/减、上/下首、循环播放等。

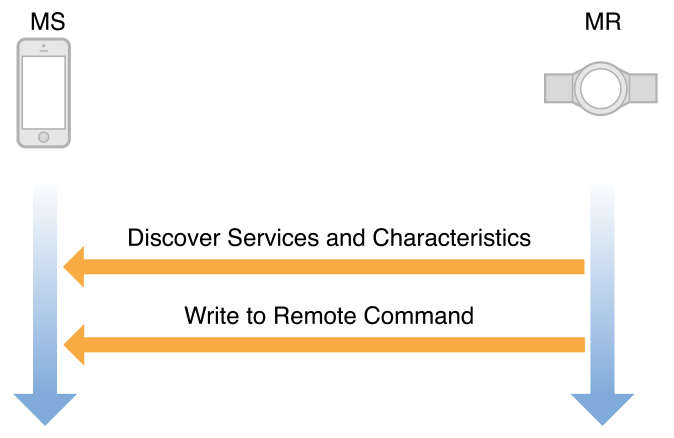

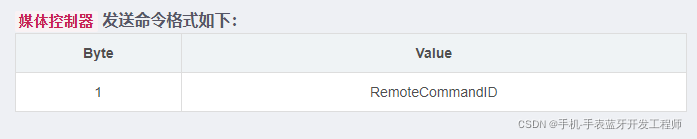

媒体控制器 发送命令格式如下:
媒体控制器 发现 媒体源 AMS 服务后，可以通过发送控制命令，播放/暂停、音量加减等操作媒体源播放器。

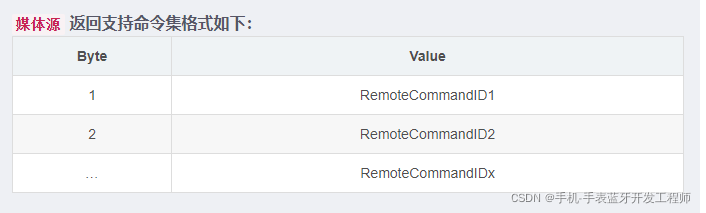

此特性还用于向 媒体控制器 报告当前 媒体源 支持的命令集，当媒体播放器支持的命令列表发生变化时，媒体源 会使用如下所示的格式，在该特征生产一条通知，通知中包括了支持的命令集:
通过该命令集，我们的蓝牙设备就可以对 IOS 设备的媒体播放器进行控制，该方式的音乐控制，相比较 HID，我觉得更优，因为 HID 控制只能在媒体播放器界面进行控制，模拟按键的方式去控制播放，并且 HID 的方式不能获取歌曲名、歌曲进度等，所以相较下，如果用于控制IOS 媒体播放器，那么便用 AMS 是最优的方式。

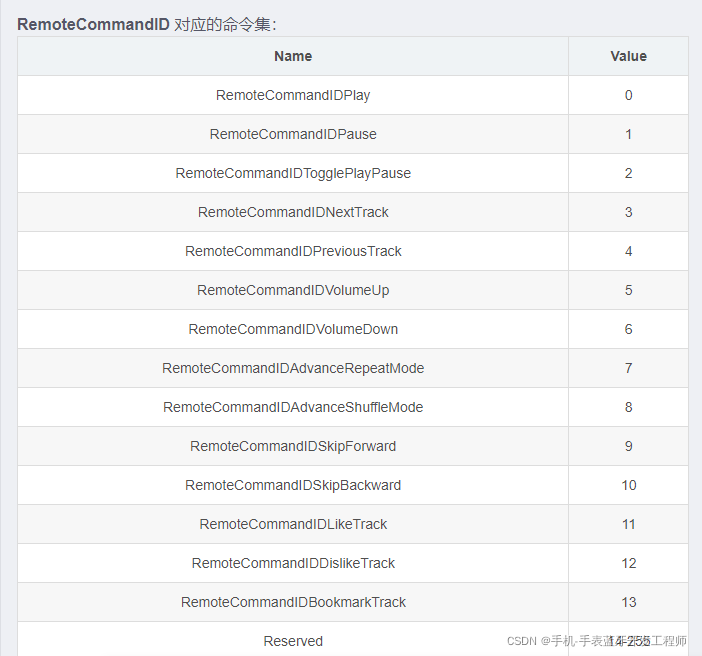

对应代码中命令及函数如下：
/**
* @brief Remote commandID values.
*/
typedef enum
{
BLE_AMS_CMD_PLAY, /**< Play command. */
BLE_AMS_CMD_PAUSE, /**< Pause command. */
BLE_AMS_CMD_TOGGLE_PLAY_PAUSE, /**< Toggle command. */
BLE_AMS_CMD_NEXT, /**< Next command. */
BLE_AMS_CMD_PREV, /**< Previous command. */
BLE_AMS_CMD_VOL_UP, /**< Voloume up command. */
BLE_AMS_CMD_VOL_DOWN, /**< Volume down command. */
BLE_AMS_CMD_REPEAT_MODE, /**< Repeat mode command. */
BLE_AMS_CMD_SHUFFLE_MODE, /**< Shuffle mode command. */
BLE_AMS_CMD_SKIP_FWD, /**< Skip forward command. */
BLE_AMS_CMD_SKIP_BACKWD, /**< Skip backward command. */
BLE_AMS_CMD_LIKE_TRACK, /**< Like track command. */
BLE_AMS_CMD_DISLIKE_TRACK, /**< Dislike track command. */
BLE_AMS_CMD_BOOKMARK_TRACK, /**< Bookmark track command. */
BLE_AMS_CMD_TOTAL /**< Total commands number. */
} ble_ams_cmd_t;
void app_ams_remote_cmd(ble_ams_cmd_t cmd);
20. LE Audio¶
LE Audio 仅使用 Zephyr 蓝牙栈。使用前先启用 ZBT，再按应用角色选择 BLE_AURACAST_SRC 或 BLE_AURACAST_SINK。
使用场景 |
需要启用 |
说明 |
|---|---|---|
LE Audio 基础能力 |
|
启用 Zephyr 蓝牙栈。 |
Auracast Source |
|
用于广播音频源应用。 |
Auracast Sink |
|
用于扫描并接收广播音频。 |
启用 ZBT 后，传统 Solution BLE 服务中的中心角色、GATT Client 和 BLE 连接管理选项不可用。
56X要使用le audio功能时需要做以下修改。

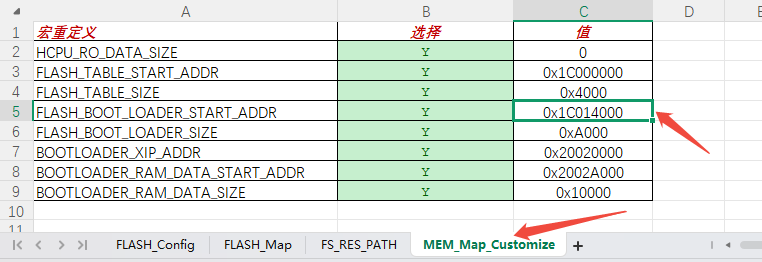

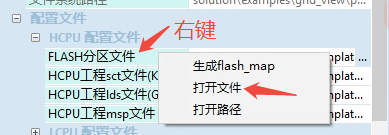

lcpu_patch的大小由16K增加到64K及FLASH_BOOT_LOADER_START_ADDR的地址要增加48K（64K-16K）。
LE Audio 中使用工作队列。启用
RT_USING_SYSTEM_WORKQUEUE，并将RT_SYSTEM_WORKQUEUE_PRIORITY设为12，以满足该应用的调度要求。由于 LE Audio 蓝牙交互数据量大，建议在 HCPU 启用

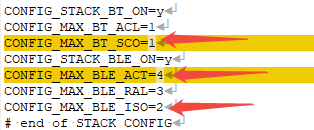

HCI_DISABLE，避免 HCI 日志导致音频卡顿；需要查看日志时在 LCPU 侧采集。lcpu中MAX_BT_SCO、MAX_BLE_ACT、MAX_BLE_ISO配置如下
