平铺（TLV)¶

1. 创建一个平铺应用¶

1.1. 简介¶

平铺应用是智能穿戴设备（如手表）中由主应用框架管理的核心交互界面集合，包含表盘、上下快捷页面及左右子应用，作为用户日常操作的主要入口，支持展示各类功能模块（如活动记录、心率监测等）并提供便捷的切换交互。

平铺功能通过 APP_TLV_USED 使能，配置路径为：menuconfig (Top) → Gui Framwork Config → Tileview Config 。
使能平铺相关的宏之后，Solution 框架将提供自动注册以及调度机制
支持最少一个子应用，没有最大数量限制（视内存情况而定）

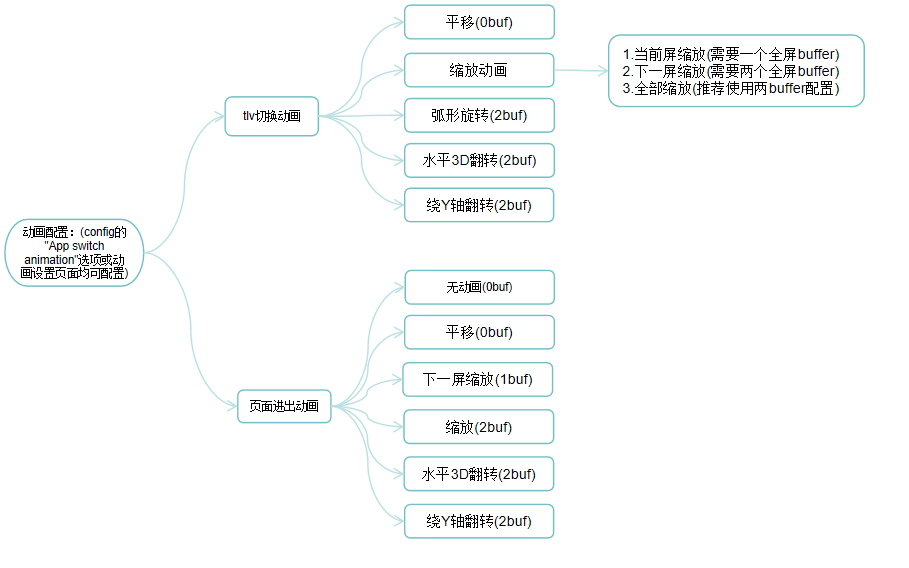

支持切换动画平移、缩放、弧形旋转，水平 3d 翻转、绕 Y 轴翻转，以及用户自定义动画

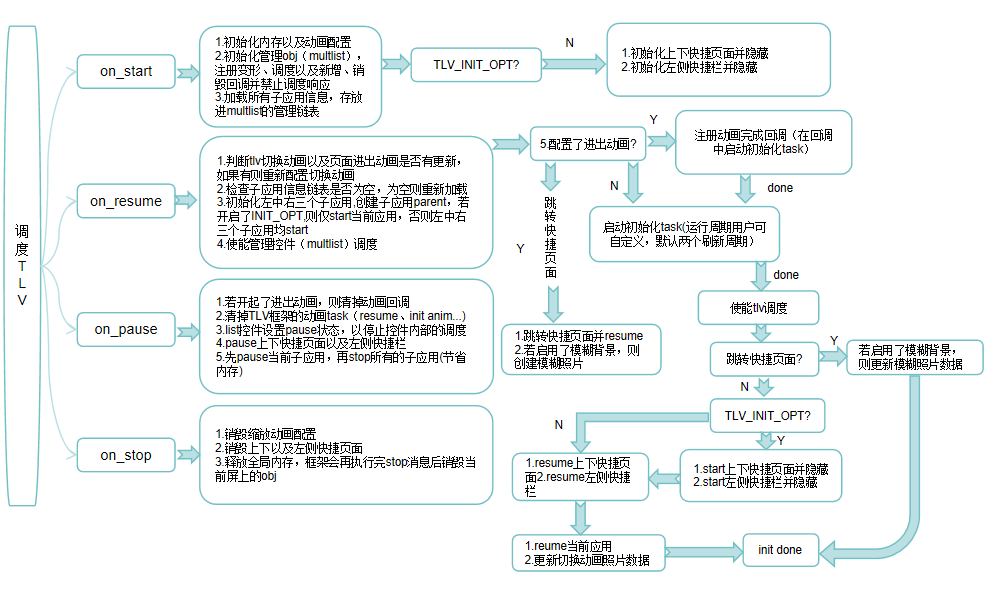

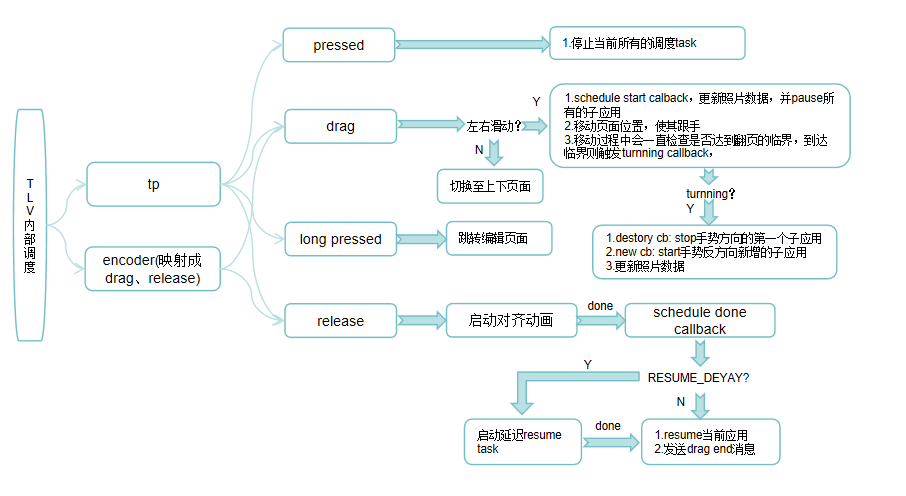

他的调度与主应用框架类似，通过 msg_handle 进行，msg 中的参数是该应用的节点信息，其结构是tlv_node_t

注:有的用户也习惯将平铺应用称作一级页面

1.2. 注册平铺应用¶

注册平铺应用需使用TLV_REGISTER宏，语法如下：

TLV_REGISTER(priority, id, name, thumb_img, ptr_size)

参数说明：

priority：应用优先级，数值越小优先级越高，应用按优先级排序，支持动态调整（如编辑页面拖动排序）
id：应用标识字符串，框架调度时使用，需在平铺框架中保持唯一
name：应用显示标题，多语言字符串，仅用于显示
thumb_img：应用缩略图，用于编辑模式
ptr_size：应用全局内存大小，由框架统一申请和释放，页面可直接使用

1.3. 平铺应用实现¶

平铺应用的实现主要围绕生命周期函数和事件处理，核心包括以下几个部分：

1.3.1 生命周期函数¶

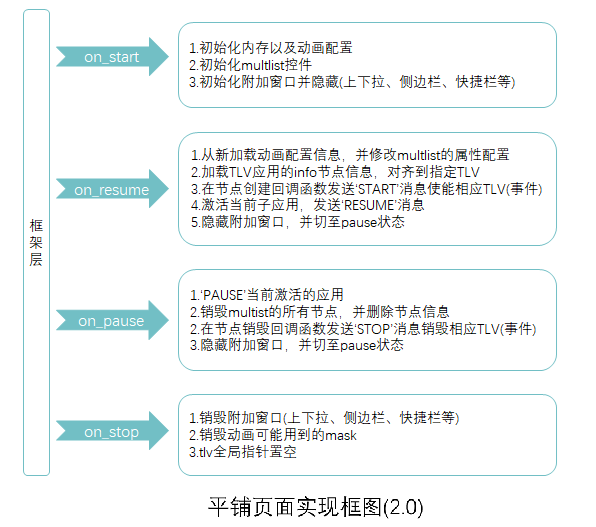

平铺应用有四个主要的生命周期函数，用于管理应用的创建、显示、隐藏和销毁：

on_start()：应用初始化时调用，用于创建基本 UI 元素
on_resume()：应用即将显示时调用，用于初始化动态元素和启动动画
on_pause()：应用即将隐藏时调用，用于暂停动画和释放临时资源
on_stop()：应用销毁时调用，用于释放所有资源

1.3.2 事件处理¶

应用需要处理各种用户交互事件和系统事件，如触摸、滑动、按键等，确保应用能够正确响应用户操作。

1.3.3 核心功能模块¶

平铺页面主要包含四部分核心功能：

TLV 应用管理

显示已设定的 TLV 应用和表盘
长按进入 TLV 编辑页面，支持 TLV 的添加、删除和排序操作

表盘管理

提供表盘的编辑与选择功能
支持将指定表盘设为 TLV 应用
包含六扇门表盘选择页面

辅助窗口

下拉消息框：显示通知和系统消息
上拉堆叠菜单：提供快捷功能入口
右滑侧边栏：展示附加信息或功能
快捷页面：快速访问常用功能
所有辅助框均通过lv_multegde控件封装了拖拽交互，简化开发

切换动画

TLV 滑动切换动画配置
上下拉页面切换动画管理

1.3.4 开发注意事项¶

帧率优化平铺页面同时存在左、中、右三个子应用，为保证高刷新率，需注意：

页面设计尽量简洁，避免大长页
复杂页面考虑使用进场动画，延迟复杂元素初始化，既提高帧率又增加动感
禁止在平铺页面中进行 flash 读写和 delay 操作，历史数据应提前读取到内存
避免直接使用大尺寸的圆或弧，建议使用图片替代；若图片无法满足，可考虑使用绘制功能

状态机差异平铺应用的状态机切换与普通应用不同，需特别注意：

普通应用：start->resume->pause->stop（顺序切换）
平铺应用可能的状态切换：
start->resume->pause->stop
start->pause->stop
start->stop

这种设计旨在提高状态切换效率，省去非必要过程，因此开发时需兼容以上所有场景。

1.3.5 示例代码¶

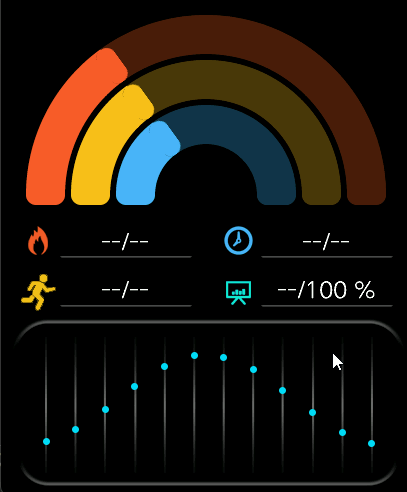

以下是一个活动记录应用的实现示例，使用进场动画来提高帧率：

static void on_start(void *param)
{
    /* 获取该应用的parent obj */
    lv_obj_t *parent = TLV_GET_NODE_PARENT;
    /* 获取框架申请的全局内存 */
    p_activity = TLV_GET_NODE_MEM_PTR;
    LV_ASSERT_NULL(p_activity);

    /* 创建背景图片 */
    lv_obj_t *bg_img = lv_img_create(parent);
    lv_img_set_src(bg_img, APP_GET_IMG(img_activity_bg_tlv));
    lv_obj_center(bg_img);
    lv_obj_add_flag(bg_img, LV_OBJ_FLAG_EVENT_BUBBLE);

    /* 创建透明背景容器，其他子控件均创建在该容器上 */
    lv_obj_t *bg_cont = lv_obj_create(bg_img);
    lv_obj_remove_style_all(bg_cont);
    lv_obj_set_size(bg_cont, 400, 210);
    lv_obj_set_style_bg_color(bg_cont, LV_COLOR_YELLOW, LV_PART_MAIN);
    lv_obj_set_style_bg_opa(bg_cont, 0, LV_PART_MAIN);
    lv_obj_refr_size(bg_cont);
    lv_obj_align(bg_cont, LV_ALIGN_TOP_MID, 0, 0);
    lv_obj_refr_pos(bg_cont);
    lv_obj_add_flag(bg_cont, LV_OBJ_FLAG_EVENT_BUBBLE);
    lv_obj_clear_flag(bg_cont, LV_OBJ_FLAG_SCROLLABLE);
}

static void on_resume(void *param)
{
    /* 初始化其他子控件 */
    app_activity_init(0);

    /* 启动进场动画，将arc页面初始化放在动画中，提高帧率并增加动感 */
    lv_anim_t n_anim;
    lv_anim_init(&n_anim);
    lv_anim_set_values(&n_anim, 0, 1024);
    lv_anim_set_time(&n_anim, 5000);
    lv_anim_set_exec_cb(&n_anim, arc_anim_cb);
    lv_anim_set_repeat_count(&n_anim, 500);
    lv_anim_set_var(&n_anim, p_activity);
    lv_anim_start(&n_anim);
}

static void on_pause(void *param)
{
    /* 删除页面上的动画，防止页面停止时动画仍在运行引发异常 */
    for (uint16_t i = 0; i < 3; i++)
    {
        lv_anim_del(&p_activity->arc_arr[i], NULL);
    }
}

static void on_stop(void *param)
{
    /* 指针变量置空 */
    p_activity = NULL;
}

/* 注册活动记录的平铺应用 */
TLV_REGISTER(APP_PRIO_ACTIVITY, tlv_activity, app_get_strid(key_tlv_activity, "activity"),
             img_activity_thum, sizeof(app_activity_t));

具体例程可以参见solution\examples\watch\application\tileview\tlv_sleep。

1.4. 平铺应用管理¶

1.4.1. 删除平铺应用¶

平铺应用节点结构定义如下：

typedef struct
{
   tlv_desc_t      desc;              // TLV描述信息
   lv_obj_t       *scr;               // 平铺应用父对象
   void           *mem_ptr;           // 平铺应用全局内存指针
   uint32_t        mem_size;          // 平铺应用全局内存大小
   void           *user_data;         // 平铺应用用户数据
   rt_list_t       list;              // 链表节点
   tlv_state_t     state;             // 应用状态
   bool            installed;         // 应用是否已安装，true表示已安装
   bool            updated;           // 是否已更新，true表示已更新并将在关机时写入flash
} tlv_node_t;

删除方法： 将对应节点的installed属性设为false，系统在读取显示时会跳过该节点。 注意： 删除平铺应用时，该应用不能处于运行状态。

1.4.2. 编辑（排序）平铺应用¶

排序 TLV 应用的主要思路是调整 TLV 链表的节点顺序,以下是实现示例:

void tlv_edit_drage_item_cb(lv_event_t *e)
{
    lv_obj_t *snapshot = lv_event_get_current_target(e);
    lv_obj_t *multlist = lv_obj_get_parent(snapshot);
    lv_event_code_t code = lv_event_get_code(e);

    if (LV_EVENT_RELEASED == code)
    {
        rt_list_t *list = tlv_list_get();
        if (NULL == item_ref)
        {
            // 将节点调整到链表最后面:移除节点后添加到最后
            tlv_node_t *node = (tlv_node_t *)item->info;
            rt_list_remove(&node->list);
            rt_list_insert_before(list, &node->list);
        }
        else
        {
            // 将节点调整到参考节点前面:删除节点后插入到参考节点前
            tlv_node_t *node = (tlv_node_t *)item->info;
            tlv_node_t *node_ref = (tlv_node_t *)item_ref->info;
            rt_list_remove(&node->list);
            rt_list_insert_before(&node_ref->list, &node->list);
        }

        // 开启multlist调整动画
        lv_multlist_item_move_before(multlist, item, item_ref, true);
        item->major_pos = item->org_x;
        int32_t target_x = lv_multlist_get_focus_pos(multlist, LV_MULTLIST_ALIGN_CENTER, item);
        item->anim_pos_start = pos_x + snapshot->coords.x1 - (item->org_w >> 1);
        lv_multlist_anim(item, 0, 1024, 300, wf_edit_recover_anim_exe, wf_edit_recover_anim_ready, NULL);
        lv_multlist_anim(multlist, pos_x, target_x, 300, (lv_anim_exec_xcb_t)lv_multlist_set_pos, NULL, NULL);
        edit->drage_item = NULL;
        edit->focus_item = item;
    }
    // ...
}

排序功能通常在编辑模式中通过拖拽实现，提供直观的用户体验。

通过以上指南，开发者可以快速理解和实现平铺应用，为智能穿戴设备构建高效、美观的用户界面。

2. 平铺快捷组件¶

2.1. 快捷组件介绍¶

快捷组件框架是一套动态可裁剪的组件管理机制，实现对消息模块、堆叠功能、快捷栏及侧边导航栏等核心组件的高效管理，旨在提升配置管理效率与项目适配灵活性。通过统一的标准化接口，实现对各类核心组件的高效管理，使系统能够根据项目需求灵活增减组件配置，显著增强系统的可扩展性与适配能力，满足不同项目场景的多样化需求。

2.2. 快捷组件框架¶

快捷组件框架已在 solution\framework\gui_fwk\tlv_fwk.c 实现，主要接口及说明如下：

2.2.1 组件状态管理¶

组件状态：用于状态机转换，状态改变需遵循指定的状态机规则（与平铺状态机一致）

enum
{
    TLV_STATE_STARTED,          /**< 启动tileview应用 */
    TLV_STATE_RESUMED,          /**< 激活tileview应用 */
    TLV_STATE_PAUSED,           /**< 暂停tileview应用 */
    TLV_STATE_STOPED,           /**< 销毁tileview应用 */
};

状态机切换函数

int tlv_comp_change_state(const char *id, lv_obj_t *parent, tlv_state_t state);

功能：切换指定组件的状态
参数：
- id：组件唯一标识符
- parent：父级对象
- state：目标状态

2.2.2 组件注册机制¶

// 组件启动时调用
static void on_start(void *param)
{
    p_notify = (notification_t *)app_calloc(1, sizeof(notification_t));
    RT_ASSERT(p_notify);

    p_notify->parent = TLV_COMP_GET_PARENT;
}

// 组件恢复时调用
static void on_resume(void *param)
{
    // 恢复组件显示和交互
}

// 组件暂停时调用
static void on_pause(void *param)
{
    // 暂停组件活动
}

// 组件停止时调用
static void on_stop(void *param)
{
    // 释放资源
    p_notify = NULL;
}

// 注册组件到TLV框架
TLV_COMPONENT_REGISTER(notify);
