手表端

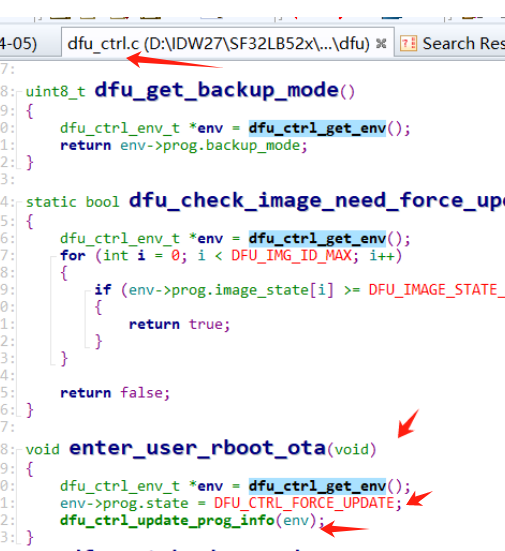

ota标志位怎么置，才能重启后进入ota。

nor方案代码看dfu_ctrl.c nand方案代码看dfu_ctrl_ext.c

../../_images/user_ota.png

资源/数据异常导致设备一开机就，进入异常ota升级救砖

资源出现问题，或者bug导致机器变砖。

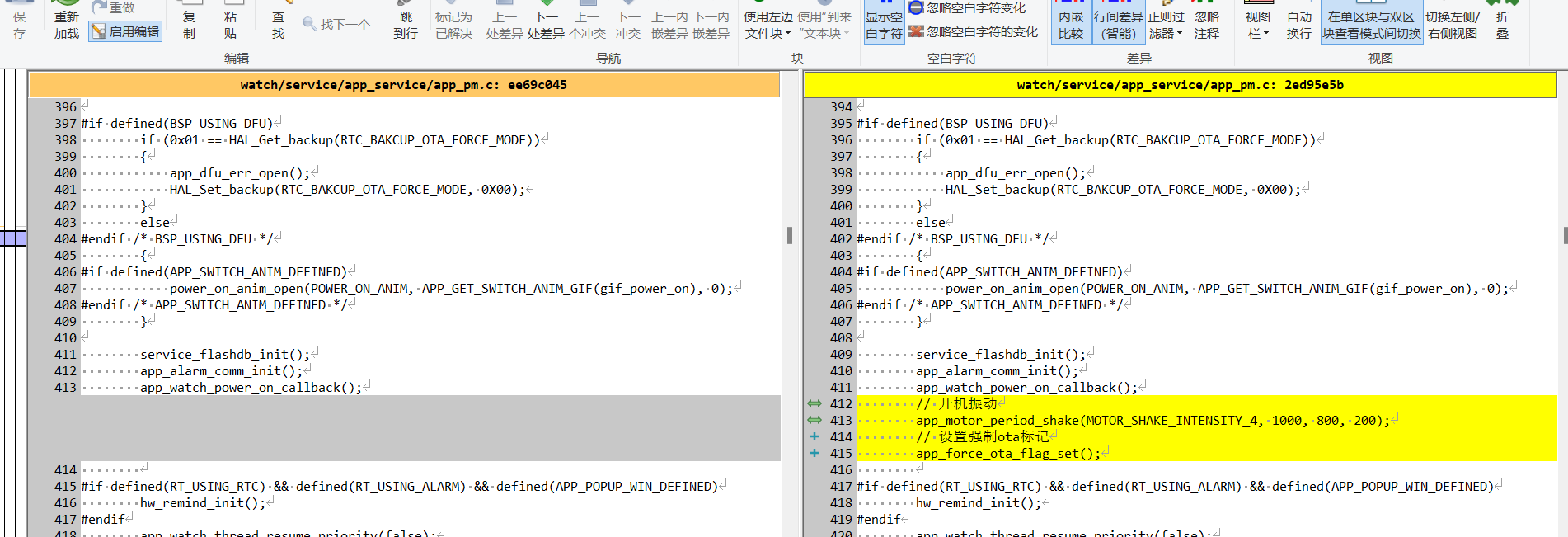

可以加个策略规避下资源异常导致无限重启变砖的问题，异常重启多少次，进入ota。

开机致标志位，到正常界面后清除。累计标志位5次（或更多/避免产线焊电池导致进入ota模式）进入异常ota模式。

../../_images/ota_err_flag.png

ota时要规避弹窗，读写文件系统，大小核通信，最好关闭sensor，闹钟等

ota是裸写，如果有弹窗。可能访问资源出现异常。访问的资源地址可能变了，可能没了。 ota时读写文件系统也是一样的，由于是裸写，会导致ota资源时，文件系统出现变化。如果正在ota时，有其他代码来改动了，会导致ota数据效验失败。

全量ota跟非全量ota

对于有修改ota相关代码的客户需要注意，非全量ota不会动到除app外的dyn/root/music等分区。所以有其他数据记录写flash没什么大影响。

但是对于全量升级，有ota到dyn/root/music分区。ota时如果不停止其他的写操作，会导致写flash出现问题。

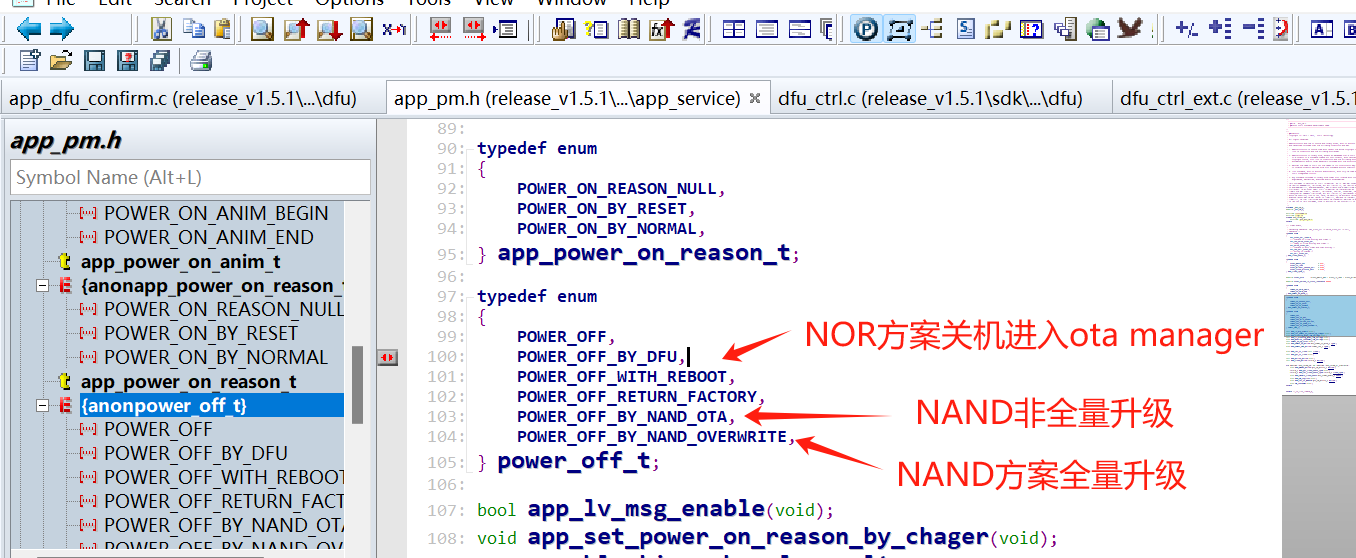

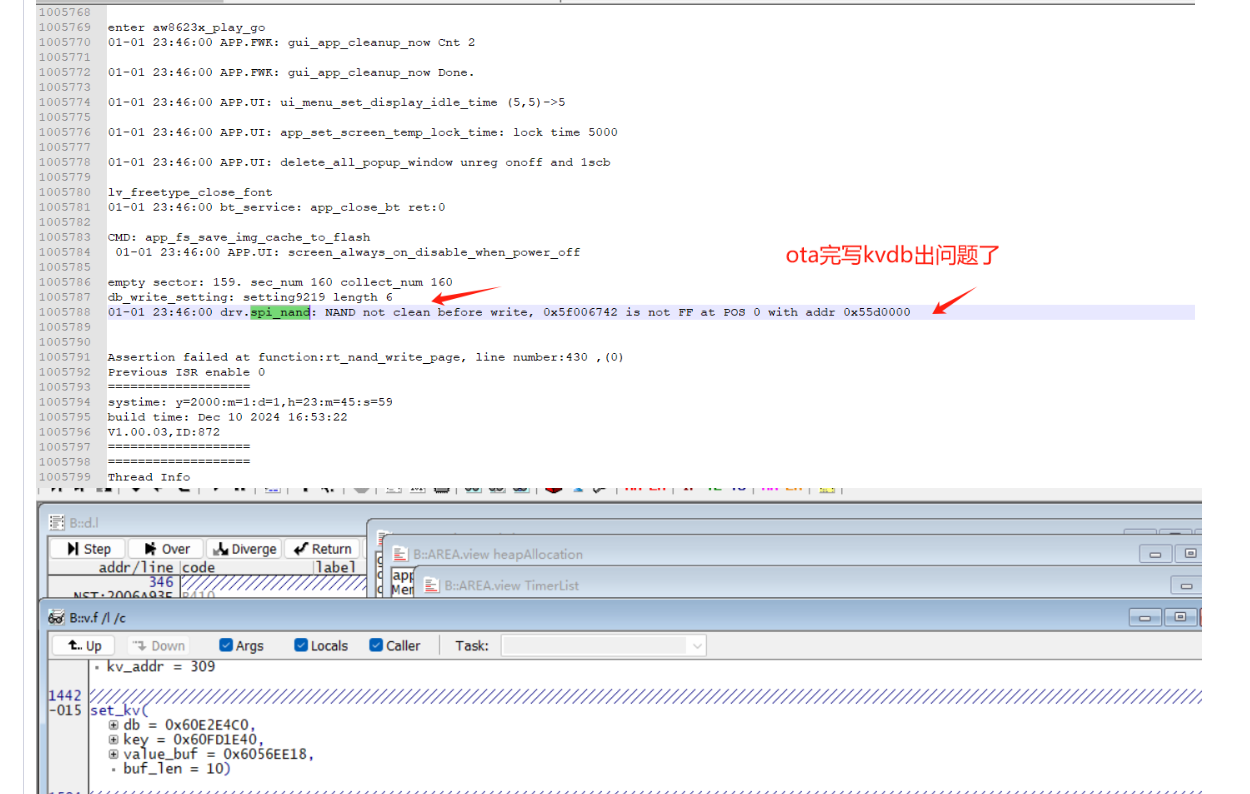

有客户遇到ota没做区分，在ota完重启前写了数据到flashdb。导致文件异常

../../_images/ota_off_flage.png
../../_images/ota_off_err.png
../../_images/ota_err_kvdb.png

支持断点续传的OTA软件升级过程中出现重启，重启之后无法进行升级

  • 出现如下错误：

../../_images/Ota_err.png

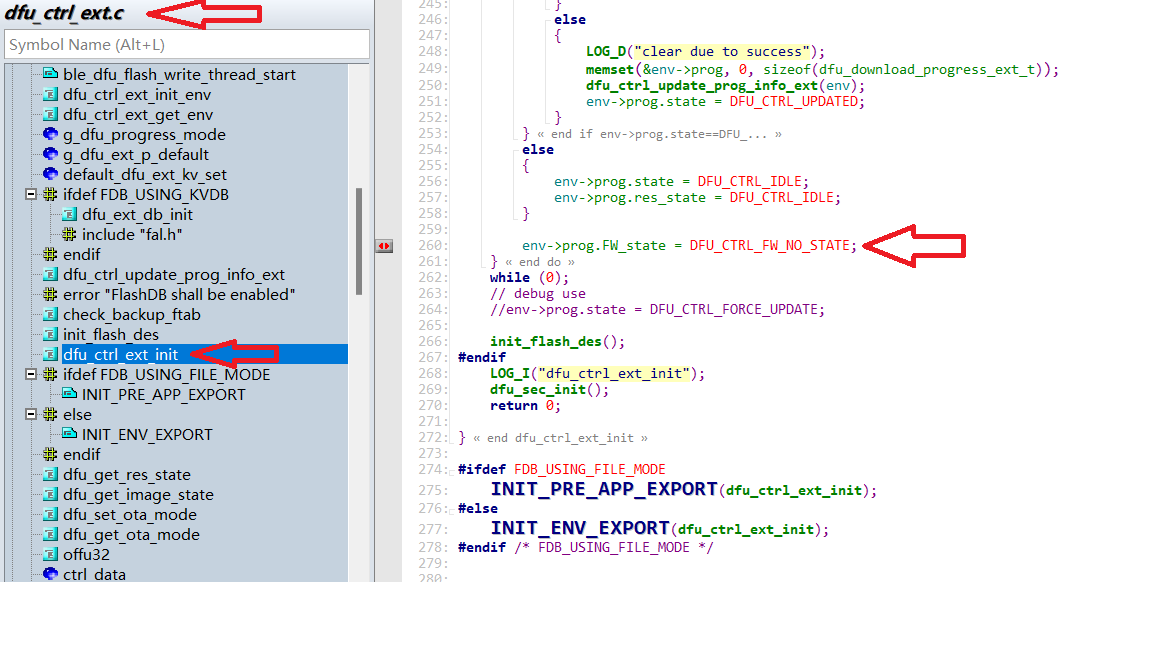

需要确认是否有如下修改，如果没有，需要加上：

../../_images/DFU_state.png

修改flash分区后，怎么ota

  • 注意： 修改flash分区后，ota只建议软件调试阶段使用。量产/批次操作不建议

nor方案修改flash分区后，怎么ota

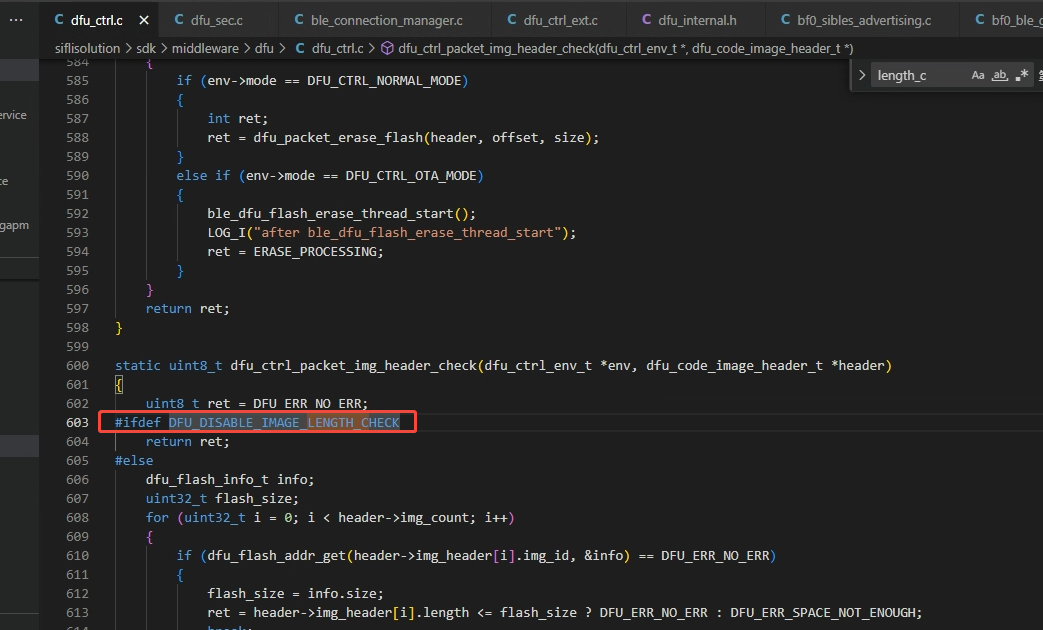

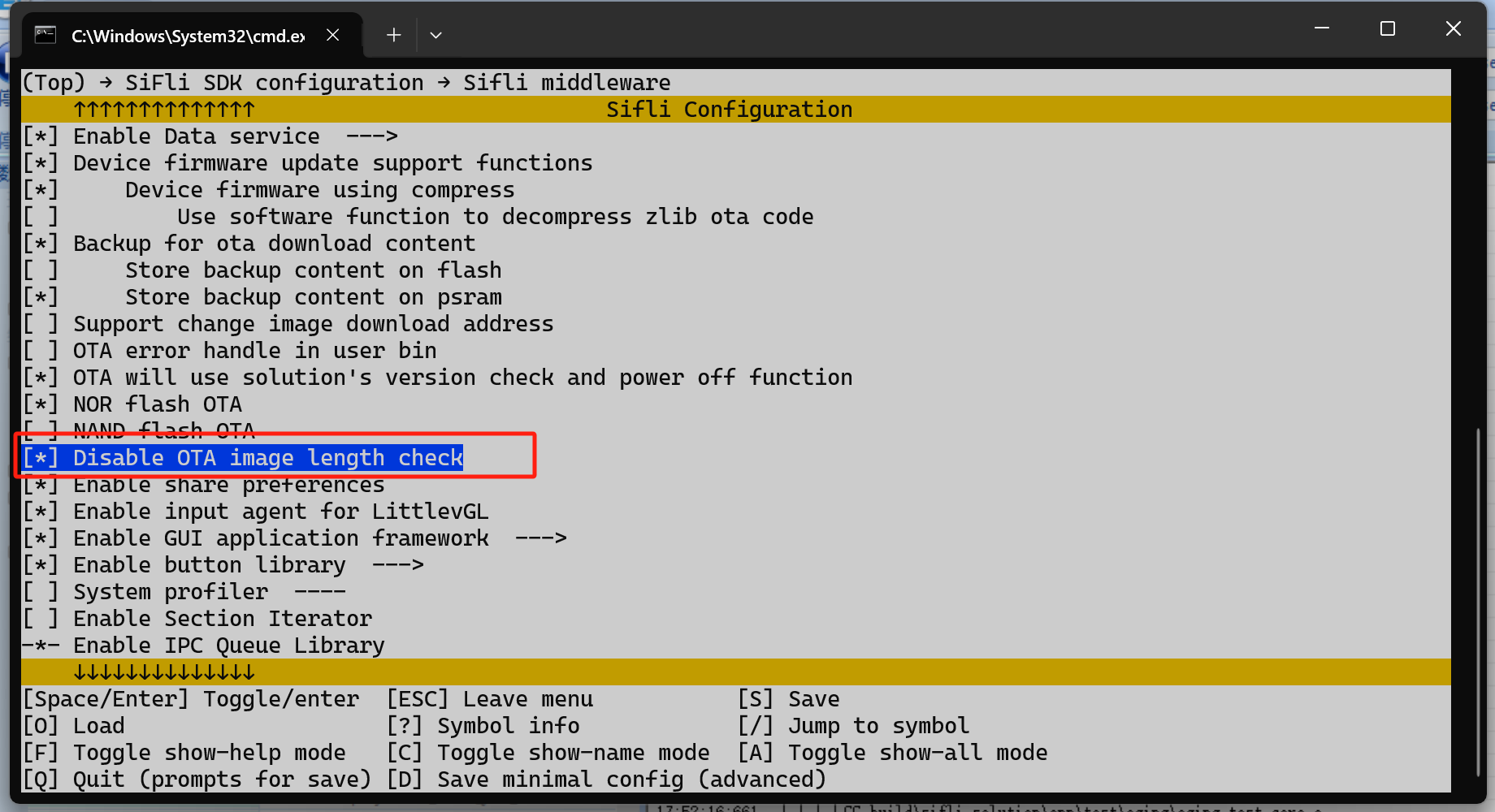

1.nor方案先确认你的版本是否有DFU_DISABLE_IMAGE_LENGTH_CHECK这个宏，以及是否配置为1 如果有DFU_DISABLE_IMAGE_LENGTH_CHECK这个宏，有并且配置为1，可以直接调过这步

需要先打开这个宏编译，先升级一次hcpu。去掉长度限制

../../_images/ota_flash_menuconfig.png
../../_images/ota_flash_menuconfig2.png

2.修改flash分区后，需要先升级一次ota_manager。在整包升级

nand方案修改分区后，怎么ota

1.每次升级前,先升级一个未改变分区的中间版本,实现需要修改地址分区的对应weak函数.

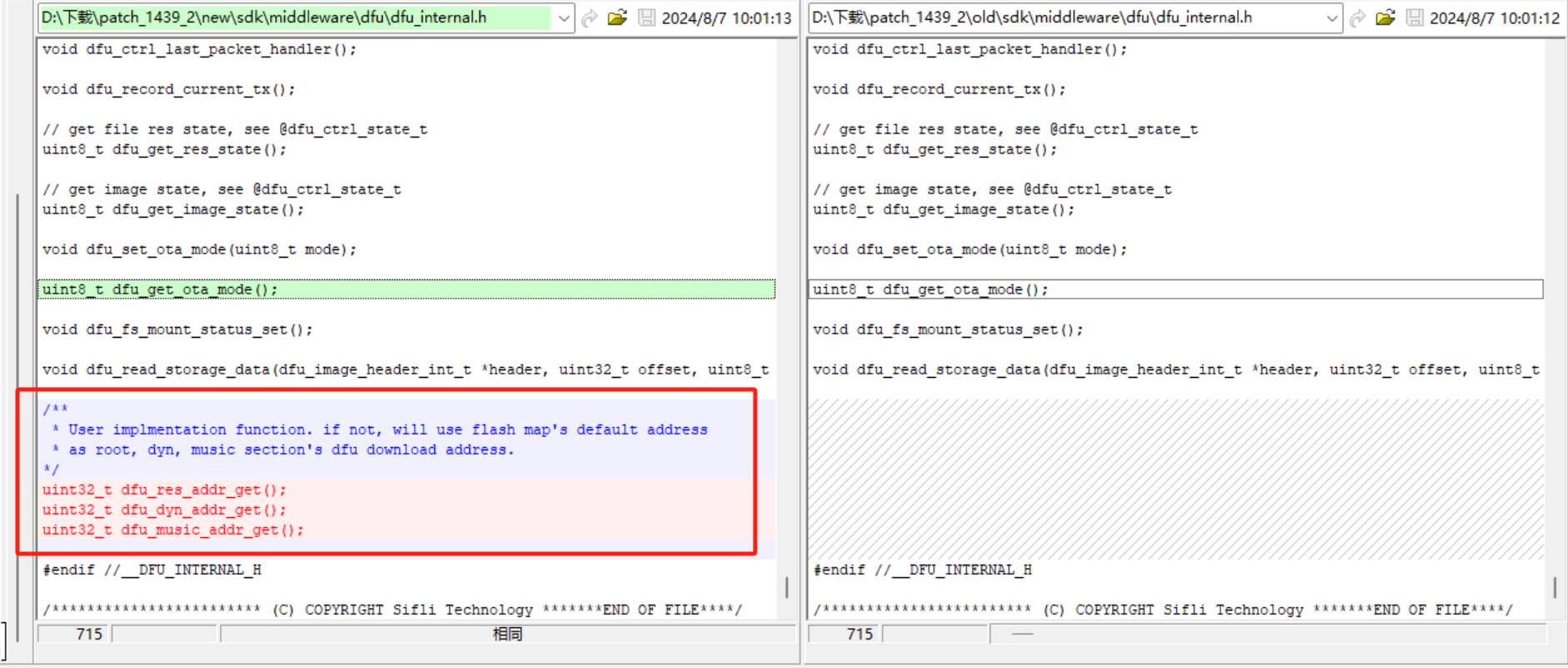

先确认你的代码是否有以下弱函数，没有的先合入patch才能支持。

uint32_t dfu_res_addr_get();

uint32_t dfu_dyn_addr_get();

uint32_t dfu_music_addr_get();

../../_images/ota_nand_flash_patch.png

2.然后再进行更改分区的升级

手机端

ota后（手表重启后）app回连手表无法连接

这个目前只在IOS系统遇到过，iOS 在刚打开蓝牙中心连接手表时，手表可能会disable service,手机端会收到 serviceModified 事件，在这个事件之后重新发现服务。

app 里面有轮询检查连接状态，当前失败了，也可以下一个轮询机会再连接

原因：思澈手表固件ble连接后，会跟新服务参数。app连接后立马来发现，就会出现发现服务超时/异常。

iPhone8以前的frequency可以设成5(这个会出现ble传输异常，app不发数据导致手表主动断连)

原因：在早期的iphone手机上，它不支持持续的写入20个数据切片，固件端收包错误，断开连接。

判断一下机型低于等于iphone 8，把回复频率降低到5能得到改善。

iphone出现组包异常时，也可以适当降低默认的frequency 参数，来提高稳定性

../../_images/ota_frequency.png

手机跟app进度对不上

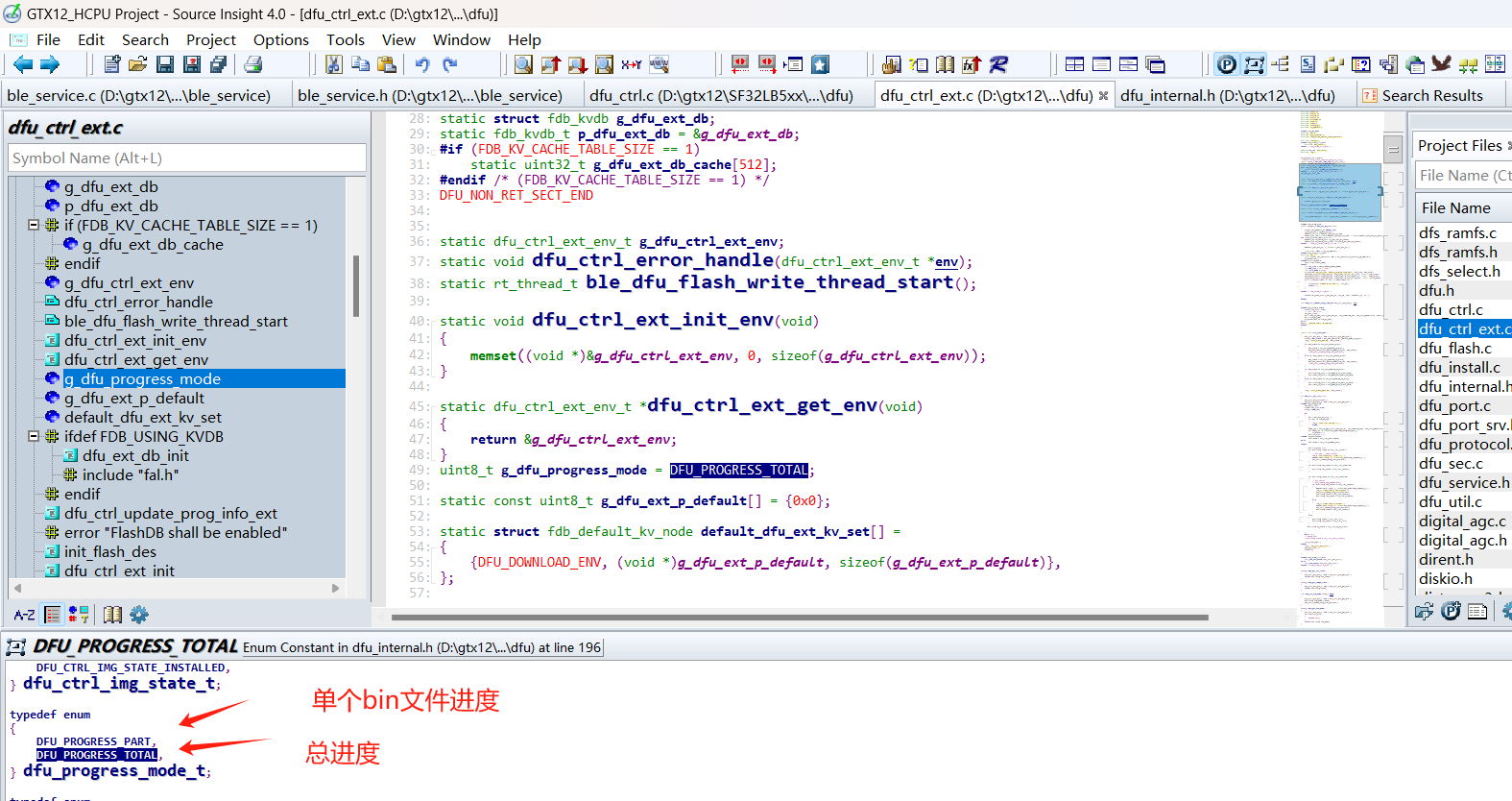

1.检查手表代码，看使用的是总传输进度，还是单个bin的进度

设备固件进度份两种：

单个bin文件进度:DFU_PROGRESS_PART

单次升级所有文件总进度:DFU_PROGRESS_TOTAL

../../_images/ota_progress.png

2.看app传输的bin文件跟要升级的bin文件是否匹配

有客户出现过全量升级后，app缓存的压缩包没清除。

下次ota时只升hcpu时导致文件异常（多了其他bin文件）。ctrl_packet.bin跟客户要升级的包对不上。

手机有发包，但是没发出来。手表超时15S没收到包主动断连

app怎么排查：

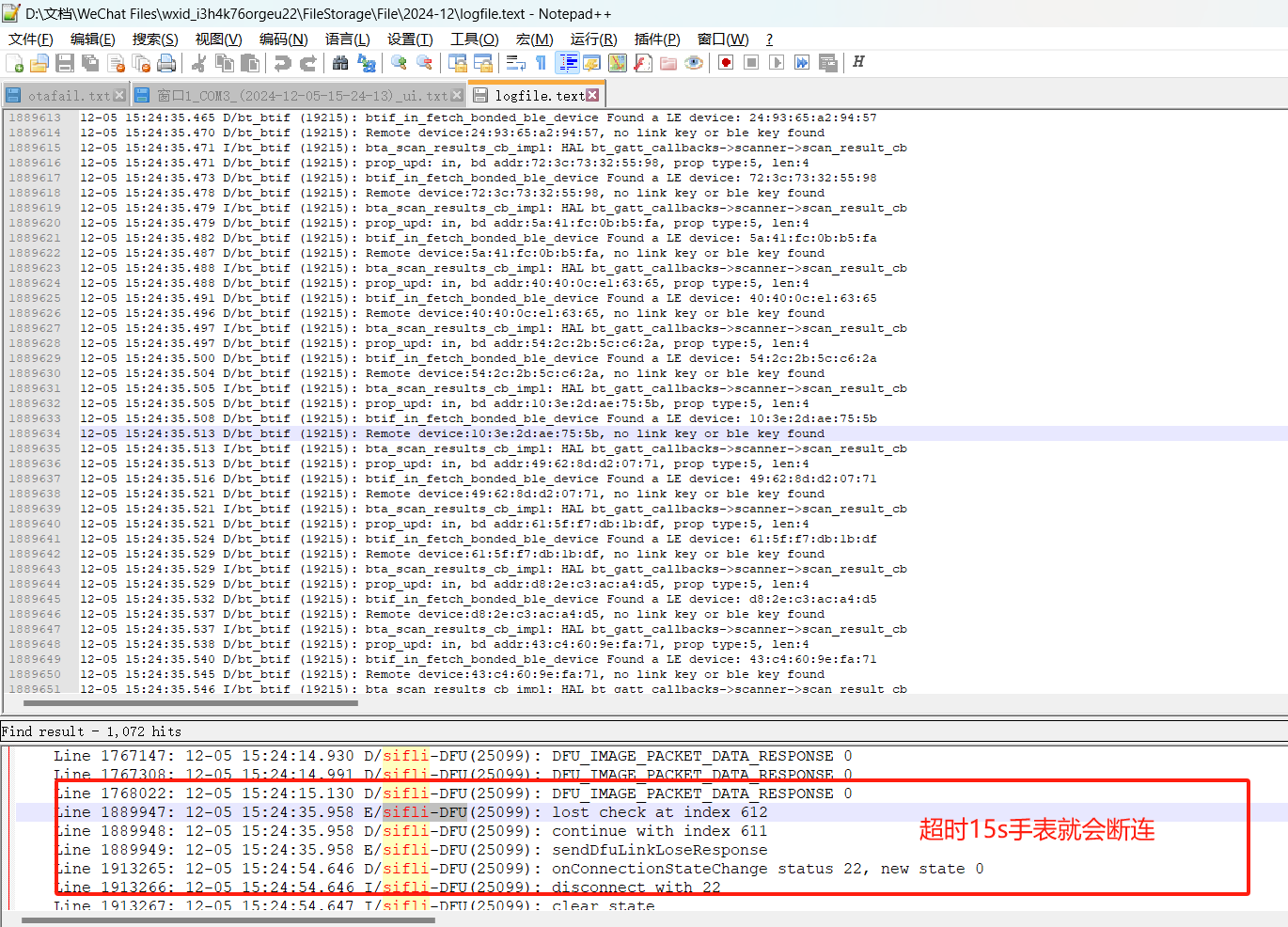

1.看手机log.cat。出问题的事件点，在做些什么。思澈dfu服务可以搜索sifli-DFU标志

../../_images/ota_logcat.png

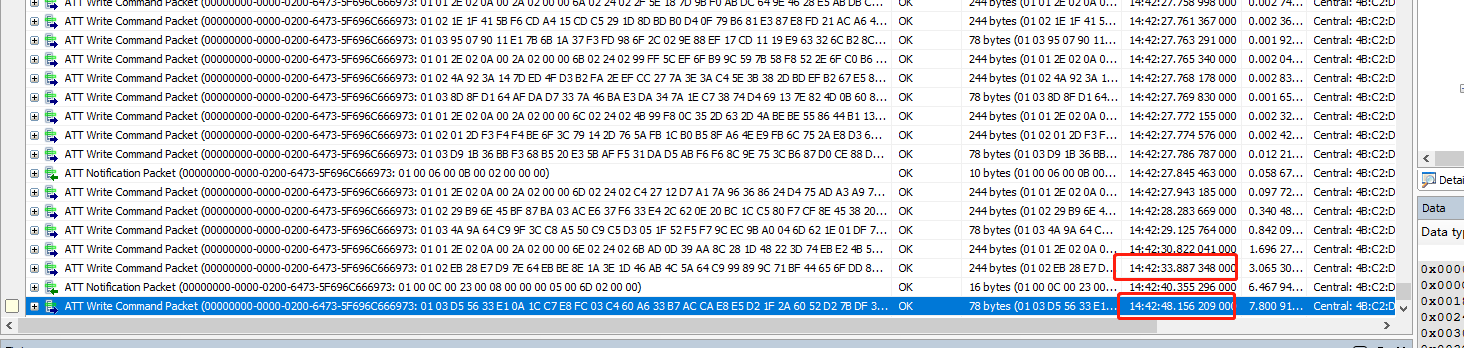

2.看手机hci_log。出问题的事件点，在做些什么

../../_images/ota_hcilog.png

一般是app在ota时有做其他事情，导致发包中断

也有可能是手机系统宽带被其他外设占用，如wifi，蓝牙播放

手表超时15S没收到手机的包就会断连

1.修改建议：要么让手机尽量不去做其他的，要么就把手表的下载超时时间改长。增加容错时间

升级差分资源失败

app提示：load list file fail DFU end with 133

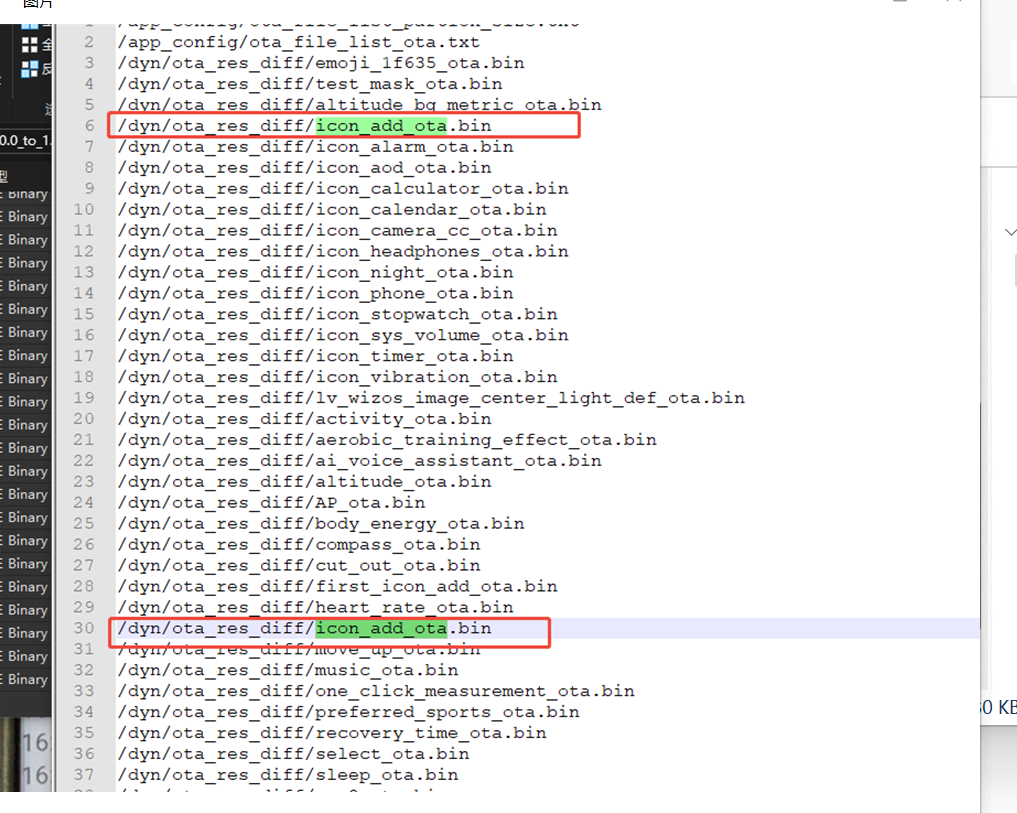

需要检查差分包文件跟list列表里的记录能否对齐，list有重名，但是实际bin文件无法存在重名文件。

../../_images/ota_err_file_list.png

ota偶现时间长

这是客户经常反馈的问题，这个问题需要抓空中包，手表hci log看是什么影响了传输速度

1.看ble连接间隔（是不是高速模式没切换成功）建议进入ota时由手机先发起

手表发起的连接参数更新请求，手机不一定响应。

ios跟Android的最小连接间隔也不一样

2.app配置的frequency（回包频率）

3.手机系统宽带被其他外设占用，如wifi，蓝牙播放（这种行为就跟手表没关系，客户行为无法约束）

nand差分包，app里是哪个类型

nor方案不支持差分包，不用考虑

NAND方案 :

●IMAGE_ID_HCPU = 0

●IMAGE_ID_LCPU = 1

●IMAGE_ID_HCPU_PATCH = 2

●IMAGE_ID_FS_ROOT = 3

●IMAGE_ID_LCPU_PATCH = 4

●IMAGE_ID_FS_DYN = 5

●IMAGE_ID_FS_MUSIC = 6

●IMAGE_ID_NAND_RES 差分包资源

NOR方案:

●DFU_IMG_ID_HCPU 0，HCPU代码

●DFU_IMG_ID_LCPU 1，LCPU RAM 代码，前提是启用了FLASH 4

●DFU_IMG_ID_LCPU_ROM_PATCH = 2

●DFU_IMG_ID_RES 3，资源

●DFU_IMG_ID_FONT 4, 字体

●DFU_IMG_ID_EX = 5

●DFU_IMG_ID_OTA_MANAGER 6，升级ota manager本身

●DFU_IMG_ID_TINY_FONT 7, TINY 字体

NAND方案的●IMAGE_ID_NAND_RES容易跟NOR方案的●DFU_IMG_ID_RES搞混

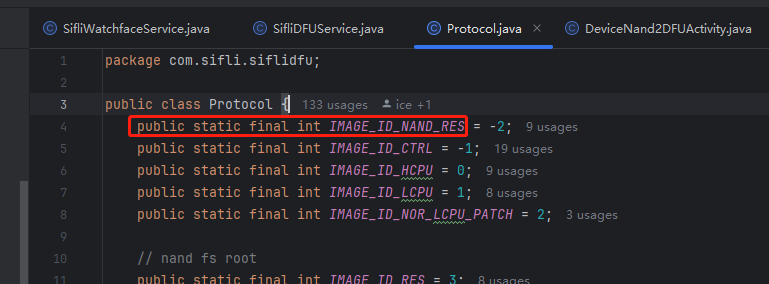

Android nand差分包类型如下图所示

../../_images/ota_nand_res.png

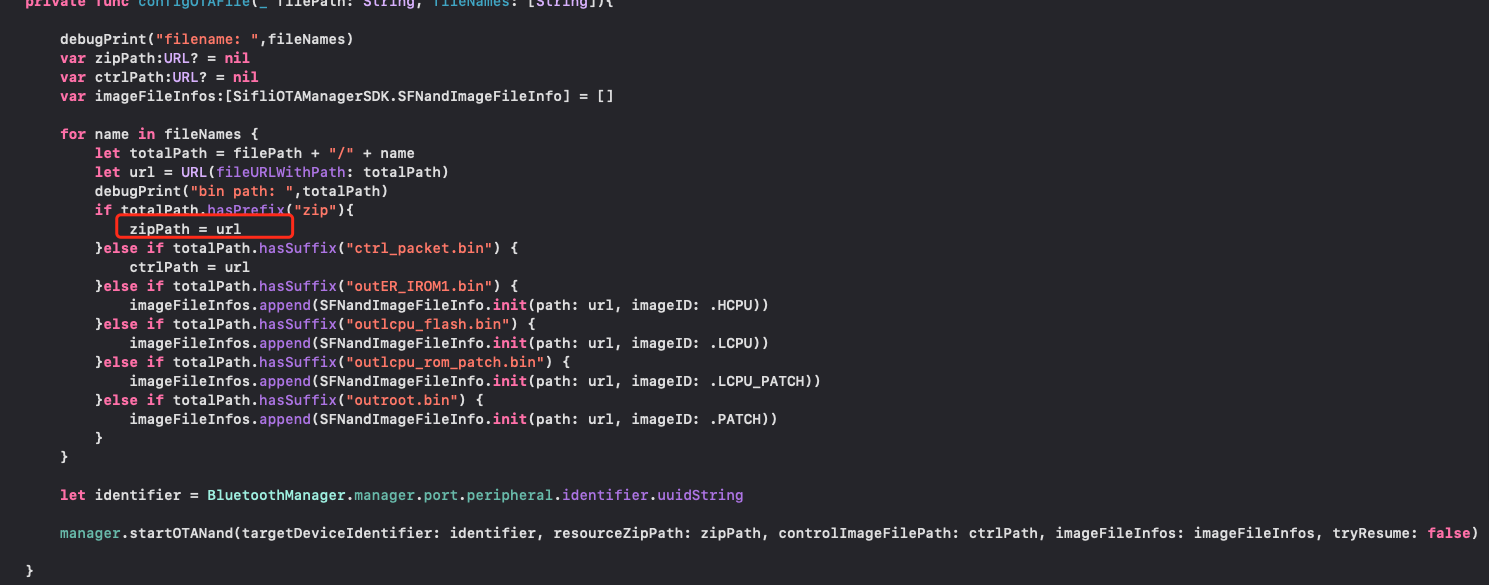

ios nand差分包类型如下图所示

../../_images/ota_nand_zipPatch.png

–
