黄山派介绍

立创·黄山派开发板基于 SF32LB52-MOD-1 模组，标配 SF32LB525UC6 芯片，内置 8MB OPI-PSRAM，外置 128Mb QSPI-NOR Flash，在 Solution 中采用 NOR 方案，工程名为sf32lb52-ulp

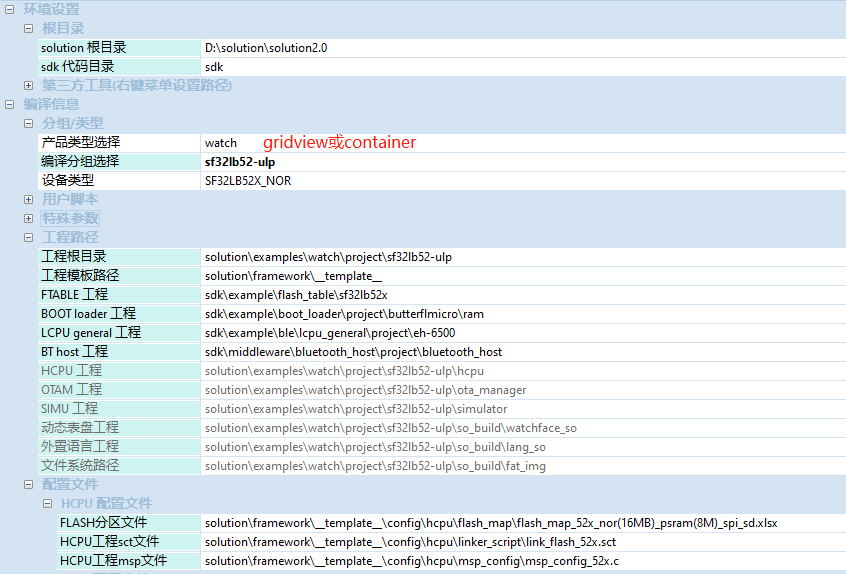

以watch产品为例

具体说明如下

支持Feature

支持 Solution 2.0 的核心功能（详见Solution Feature介绍）

提供应用

参考Solution通用示例应用 黄山派版本发布时包含以下内置应用和外置应用，用户可通过ButterFli工具装入工程文件，选择是否编译或预置，也可参考示例修改以满足产品需求：

内置应用

状态

说明

mainmenu

内置应用

主菜单，提供蜂窝、列表以及重力菜单

setting

内置应用

设置应用

guide

内置隐藏应用

开机向导应用，完成蓝牙配对、语言选择等功能

aod

内置隐藏应用

睡眠时进入的常亮屏应用

tileview / watchface

仅watch支持

提供平铺/表盘框架

OTA、应用推送

内部机制

提供完整OTA、应用（及表盘，仅针对watch）的推送方案

-

内部机制

消息、弹窗、电池管理、低功耗、动态应用、nvm存储、
button、sensor框架等机制

外置应用

状态

说明

activity

预置 (dyn)

活动应用，用于运动健康等活动数据的UI展示

alarm

预置 (dyn)

闹钟应用，支持设备闹钟的设置与管理

compass

预置 (dyn)

指南针应用，通过陀螺仪实现方向识别功能

dyn_plane

预置 (dyn)

飞机游戏应用，提供休闲游戏体验

game_dice

预置 (dyn)

骰子游戏应用，提供最多5个骰子的投掷点数游戏

heartrate

预置 (dyn)

心率监测应用，实时展示心率数据

interphone

预置 (dyn)

蓝牙对讲机应用，支持组队实时对讲功能

music

预置 (dyn)

音乐播放应用，实现音频播放、暂停、切换等基础功能

phonecall

预置 (dyn)

电话功能应用，支持呼叫管理及通话记录查看

sport

预置 (dyn)

运动应用，重点展示多运动类型列表菜单UI的流畅交互

weather

预置 (dyn)

天气应用，通过PAN请求获取网络天气数据并展示

nxp_demo

不选择

Squarelin Studio生成代码的集成示例（需适配分辨率）

squareline_demo

不选择

NXP GUI Builder生成代码的集成示例（（需适配分辨率）

chatbot

非预置

小智聊天机器人应用，提供智能对话交互功能。素材太多，
需要通过TF装入

注意：

  • Solution应用例程主要以动态应用的形式提供，目的是为了支持应用跨产品复用，展示Solution在应用市场方面的能力。

  • 实际产品开发中，建议：

    • 根据产品的实际情况固化内置应用。1. 外置改内置 2. 内置改外置

    • 对需要灵活扩展内容（如表盘/应用市场）设为动态应用，通过应用表盘/市场推送替换。

发布

黄山派 Solution 包含以下发布内容：：

  1. 产品 demo（bin 文件）：

    1. watch
      手表方案 demo，支持表盘框架和平铺框架

    2. gridview
      宫格菜单方案 demo，不含表盘和平铺框架

    3. container
      单应用架构 demo，烧写后无默认应用（开机黑屏但日志正常）。注意，container没有内置setting的应用，因此设计时只支持一个单应用（推送时会删除前一个应用）

    用户可在黄山派上直接烧写体验，或基于对应工程/GUI_Builder开发自定义表盘 / 应用，通过手机端 SiFli_Demo_APP/串口推送到板端运行。

  2. 工程文件（部分 lib + 源代码）：

    提供watch、gridview、container三个工程，功能对应上述产品 demo，支持用户自定义开发：

  3. SiFli_Demo_APP

    思澈提供手机APP的demo。该手机APP实现了与Solution的固件的适配，支持以下的基本功能：

    • 支持设备的连接和配对

    • 支持OTA

    • 支持表盘和应用推送

    • 支持背景图的替换

    • 与固件端数据的对接（部分对接，尚在完善）

  4. GUI_Builder

    思澈提供的可视化开发工具，支持：

    • 0 编程开发表盘（含丰富数据接口）；

    • 0 编程开发应用（存在部分限制）；

    • 串口屏应用开发。

外部存储空间分配

Flash 分区定义在 solution\framework\__template__\config\hcpu\flash_map\flash_map_52x_nor(16MB)_psram(8M)_spi_sd.xlsx

分区及用途如下：

分区名称

用途说明

nvm

基于 Flashdb（4KB 扇区）存储，包含：\n支付宝信息（upay）、OTA 状态（dfu）、蓝牙信息（ble）等 KVDB 分区，\n以及：
运动记录（his_sport）、睡眠数据（his_sleep）等 TSDB 分区。

dfu_mng_code

OTA 管理程序（NOR 方案受 Flash 容量限制，采用覆盖升级模式，
异常时持续在 OTA manager 收包直至完成）。

solution_code

主程序代码存储区。


存放经 eZIP 压缩后的图片文件，实现紧凑存储。

font

存储 ttf 字体文件。

root

文件系统分区，用于存放外置应用、表盘及背景图
（空间有限，不足时需删除已有内容再推送）。

注意：代码和数据的分区位置由 solution\framework\__template__\config\hcpu\linker_script\link_flash_52x.sct 定义。

用户开发

用户可以在黄山派Solution上进行以下自定义开发：

  1. C 应用开发

    1. 内置C应用参考solution\examples\xxx\application下的示例开发应用（wf，app， aod）；
      外置C应用参考solution\examples\_dynamic_app\c\app下的示例进行开发

    2. 内置C表盘参考solution\examples\watch\application\watchface下的示例进行开发；
      外置C表盘参考solution\examples\_dynamic_app\c\wf下的示例进行开发；

    3. PC仿真使用butterfli进行编译，运行Visual Studio行调试

    4. 板级使用butterfli进行编译，烧写验证功能

    5. 通过SiFli_Demo_APP进行推送butterfli生成包（在project\sf32lb52-ulp\bin_bak\sf32lb52-ulp\zip_output下面）的.zip文件（wf，app， aod）到板级进行验证

    同理，AOD的开发类似

  2. QJS表盘/应用开发

    1. 参考solution\examples\_dynamic_app\qjs下的示例开发表盘和表盘（qjs_wf，qjs_app）

    2. PC仿真使用butterfli进行编译，运行Visual Studio行调试 在对应的Simulator的工程进行调试

    3. 板级使用butterfli进行编译，烧写验证功能

    4. 通过SiFli_Demo_APP进行推送butterfli生成包（在project\sf32lb52-ulp\bin_bak\sf32lb52-ulp\zip_output下面）的.zip文件（qjs_wf，qjs_app）到板级进行验证

    同理：AOD的开发类似

  3. 使用GUI Builder工具进行表盘/应用开发（注：工具位于solution\tools\GUI_Builder）

    1. 准备表盘/应用素材（图片、字体）

    2. 确定访问的数据接口

    3. 创建对应板级、分辨率、色深的工程（黄山派是固定的52x， 390x450， 16bit）

    4. 开始使用素材进行布局，设置素材的效果，以及绑定数据接口

    5. 在GUI Builder中启动PC仿真，验证UI效果

    6. 通过GUI Builder提供的串口推送功能，把应用生成BIN推送到板子，进行板级验证（注意此时板子必须烧写对应主框架固件）

    7. 通过SiFli_Demo_APP推送GUI Builder生成的发布包

  4. 利用第三方工具Squareline以及NXP GUI builder进行表盘/应用开发，并集成相应的生成代码到Solution中

    1. Squareline生成的代码集成到Solution

    2. nxp GUI Builder生成的代码集成到Solution

  5. 添加sensor的算法到黄山派的sensor中
    参见Sensor算法添加

  6. 使用SiFli_Demo_APP

    1. OTA升级

    2. 表盘及应用推送

      • 参照上面的步骤开发表盘/应用或选择思澈发布的表盘/应用

      • SiFli_Demo_APP 表盘/应用推送

    3. 更新表盘的[背景图]

      • 推送一个支持背景可替换的表盘

      • SiFli_Demo_APP 背景推送

TF卡

黄山派支持插入TF卡，可通过TF卡实现外置应用/表盘安装及OTA升级，具体操作如下：

  1. OTA

    • 准备升级包：通过ButterFli编译工程后，在IMG保存路径中会生成带时间戳的bin文件（如ota_2025_08_13_15_38_28.bin）。

    • 存放文件：将该bin文件复制到TF卡的/ota目录下，插入黄山派并重启设备。

    • 执行升级：开机后通过路径 菜单→设置→系统→系统升级→SD卡升级，选择需升级的bin文件，系统会进行初步校验；校验通过后重启进入OTA manager解析安装，完成后自动重启。

    注意：

    • 升级不会覆盖FTABLE、BOOTLOADER、OTA_MANAGER分区；

    • 若重复升级相同OTA包或校验失败，目前均提示“最新版本”，暂不细分具体原因。

  2. TF卡安装外置应用

    • 准备应用包：

      • 打开GraphicsTool工具，点击资源图标进入工具路径下的Resource_Src目录；

      • 找到ButterFli编译后工程的./ZIP_OUTPUT/目录，将其中app、qjs_app文件夹内的zip包复制到Resource_Src/dynamic_app路径。

    • 转换资源：点击GraphicsTool的转换图标处理文件，完成后点击目标图标进入Resource_Dst目录。

    • 存放与安装：将Resource_Dst/dynamic_app目录拷贝到TF卡根目录，插入黄山派并重启；系统默认开机时会自动检测并更新外置应用。

    注意：

    • 可手动通过 菜单→设置→应用管理→添加 主动更新外置应用；

    • 若在HCPU menuconfig中关闭DYN_AUTO_INSTALL_USED宏，可禁止开机自动更新功能；

    • 开启DYN_AUTO_INSTALL_USED时，开机速度会受TF卡中外置应用数量影响。

  3. TF卡安装外置表盘
    暂未支持。

参考工具文档：GraphicsTool说明

限制

  1. 16MB NOR Flash 容量有限，大型应用可能无法支持，空间不足时需删除root分区已有内容。

  2. Solution支持分辨率200x300的H264视频播放以及eZIP格式视频播放，但受限于16MB Flash限制，因此没有开放该功能

  3. flash_map_52x_nor(16MB)_psram(8M)_spi_sd.xlsx中，ROOT分区默认配置为8480KB，采用的LittleFS，目前配置的Sector size为4KB，因此文件不足4K将占用4KB的控件，加上文件系统本身的开销，实际可用空间小于标称值。可通过df /命令查看剩余空间

  4. 当前推出的版本受限于一些中间件打库的原因，因此不支持换屏以及换分辨率；后续会推出升级版本解决换屏和分辨率的问题

后续发布的规划

  1. 持续更新 Solution 版本及新增应用

  2. 完善传感器数据分发与存储方案

  3. 支持gcc的编译

  4. 支持修改屏幕分辨率、支持24位色

  5. 支持其他芯片平台

其他

  1. 批量需求用户可联系思澈销售，获取大用户支持，开放更多的代码。
