UART

FAQ1 串口有输出log，用串口发送数据时有0x0D及其他数据

解决方法：

1. 关闭log后再输出，输出后恢复log, 控制RT_DEVICE_FLAG_STREAM是因为_serial_poll_tx()里会在0x0A前插入0x0D

void my_send_data_by_concole_uart1(uint8_t *data, uint16_t len)
{
    log_pause(1);

#if RT_USING_CONSOLE
    rt_device_t uart_dev = rt_device_find(RT_CONSOLE_DEVICE_NAME);
#else
    rt_device_t uart_dev = rt_device_find("uart1");
    rt_device_open(uart_dev, RT_DEVICE_FLAG_RDWR | RT_DEVICE_FLAG_DMA_RX);
#endif

    if (uart_dev == RT_NULL)
    {
          log_pause(0);
          LOG_E("send error");
          return;
    }

    int is_stream = uart_dev->open_flag & RT_DEVICE_FLAG_STREAM;
    uart_dev->open_flag &= ~RT_DEVICE_FLAG_STREAM;

    rt_device_write(uart_dev, 0, data, len);


    if (is_stream)
    {
        uart_dev->open_flag |= RT_DEVICE_FLAG_STREAM;
    }
    log_pause(0);
}

---

FAQ2 串口RX配置DMA后,无法接收到串口数据或者漏数据，如何排查？

串口RX配置DMA的方法参考文档《UART应用笔记》的1.8节。 UART应用笔记
排查方向如下：

1. 串口menuconfig 配置是否正确

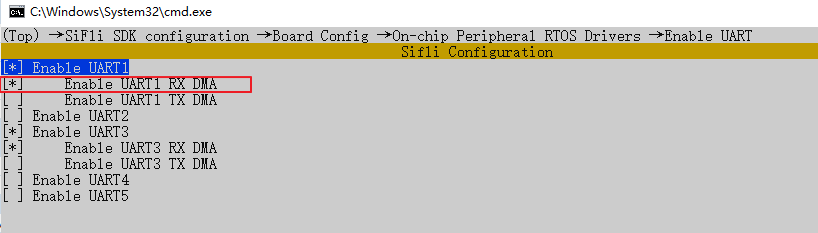

   例如：UART1 RX 使用了DMA后，配置如下

2. DMA config是否配置正确

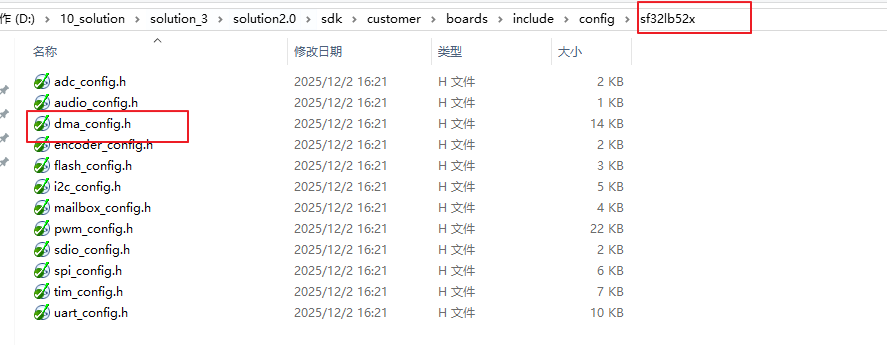

   DMA config配置信息位于：sdk\customer\boards\include\config\sf32lb5xx。
   以sf32lb52x为例，参考如下：

dma_config.c中UART对应的宏是否正确配置，重点确认两点：

• UART使用DMA通道是否有其他设备也在使用，尽可能确保UART使用DMA通道的唯一性。

• UART的DMA_REQUEST是否正确
  DMA_REQUEST和外设绑定，存在唯一性。

UART总线	52x	55x	56x	58x
UART1_TX	DMAC1_4	DMAC1_4	DMAC1_4	DMAC1_4
UART1_RX	DMAC1_5	DMAC1_5	DMAC1_5	DMAC1_5
UART2_TX	DMAC1_6	DMAC1_6	DMAC1_6	DMAC1_6
UART2_RX	DMAC1_7	DMAC1_7	DMAC1_7	DMAC1_7
UART3_TX	DMAC1_26	DMAC2_0	DMAC1_26	DMAC1_26
UART3_RX	DMAC1_27	DMAC2_1	DMAC1_27	DMAC1_27
UART4_TX		DMAC2_2	DMAC2_0	DMAC3_0
UART4_RX		DMAC2_2	DMAC2_1	DMAC3_1
UART5_TX		DMAC2_4	DMAC2_2	DMAC3_2
UART5_RX		DMAC2_5	DMAC2_3	DMAC3_3
UART6_TX			DMAC2_4	DMAC3_4
UART6_RX			DMAC2_5	DMAC3_5

3. 对于56x/55x/58x平台，HCPU使用LCPU的UART DMA, 确认是否使用的是外部32k晶振。

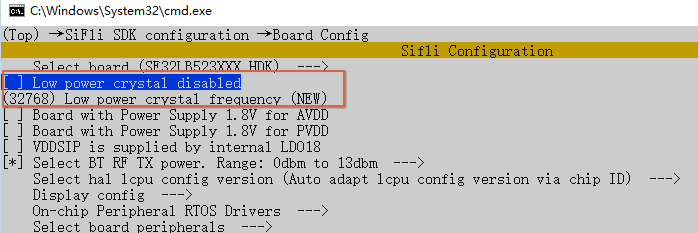

使用外部32k晶振配置方法
menuconfig

备注

没有勾选，表示使用的外部32k。
勾选，表示使用的rc10k 。

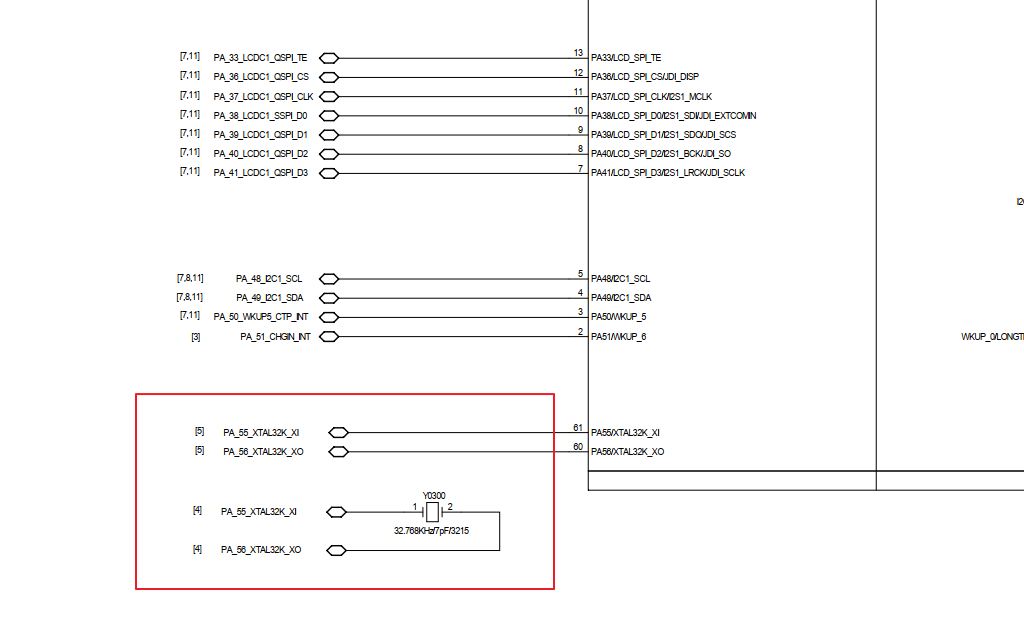

以56x为例的电路图

原因：56x/55x/58x平台的rc10k校准位于LCPU，RC10K校准的时候会把PCLK2降频到6M，校准期间通过APB总线访问PMU寄存器，会占用APB总线2~3us。
而HCPU通过访问小核UART 也需要通过APB总线。 对于UART连续通讯时，APB总线被RC10K占用2~3us时，可能会存在1byte的丢失。
总线结构：
