FAQ

1. Driver/System

1.1 如何调整打印 Log 的最大长度?

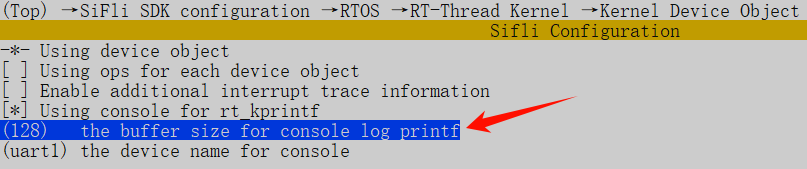

调整 RT_CONSOLEBUF_SIZE Config 来修改控制台最长的 Log Buffer 长度

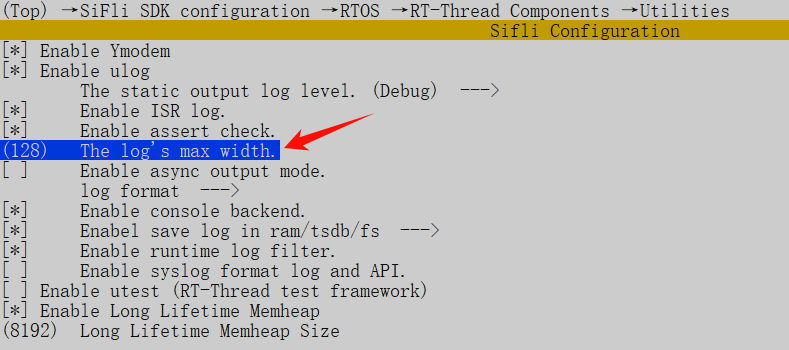

打开 ULOG (对应 RT_USING_ULOG) 后，需要再调整 ULOG_LINE_BUF_SIZE Config 来修改最大 Log Buffer 长度

1.2 timer

1.2.1 常见延时函数

常用的延时函数分为HAL和RT两种
1，HAL层延时函数：（等同于while中指令循环，延时时不会切到其他线程）

HAL_Delay(10); /* 延时10ms */
HAL_Delay_us(10); /* 延时10us */

2，RTT接口的延时函数：

rt_thread_delay(100); /* 延时100ms */

注意：
RTT接口的延时函数执行时，会切换到其他线程，比如ilde线程，当睡眠门限低于延时时长时会进入Standby睡眠。

1.2.2 获取时间戳 Tick值和RC10K振荡频率

获取时间戳和tick值是比较常用的
1，获取时间戳：

/* 32768晶体时钟，会1/32768秒，寄存器值加1*/
/* RC10K时钟，会约1/9000秒，寄存器值加1*/
uint32_t start_time = HAL_GTIMER_READ();

2，获取1m秒递增的Tick值：

rt_tick_t start_timer = rt_tick_get(); /* RTT系统函数，1m秒返回值会加1 */
uint32_t tickstart = HAL_GetTick();  /* HAL层的函数，1m秒返回值会加1 */

3，获取当下时钟频率：

/* 32768晶体时钟，会返回32768*/
/* RC10K时钟，会返回8k-10k之间的值*/
uint32_t mcuOscData = HAL_LPTIM_GetFreq();

1.2.3 查看现有定时器命令

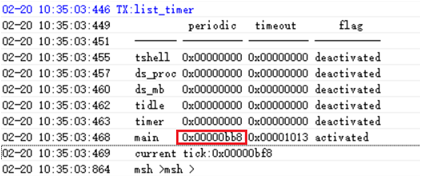

串口发送list_timer,可以看到当前使用的定时器的信息

list_timer的状态说明，第一列"timer"为定时器名字，第二列"periodic"为定时器周期（十六进制，单位ms），第三列"timeout"为下一次定时器到来的时间戳，第四列"flag"为该定时器是否为激活状态，如上图，生效的定时器只有"main"的定时器（延时函数也是一个定时器），唤醒周期为0xbb8（3000ms）。

2. MMI/UI

2.1 主菜单 UI 特效相关

2.1.1 如何调整主菜单六扇门滑动后惯性大小及旋转动画速度 ?

使用接口 void lv_rotate3d_set_throw_rate(lv_obj_t *rotate3d, float rate) 设置滑动惯性大小

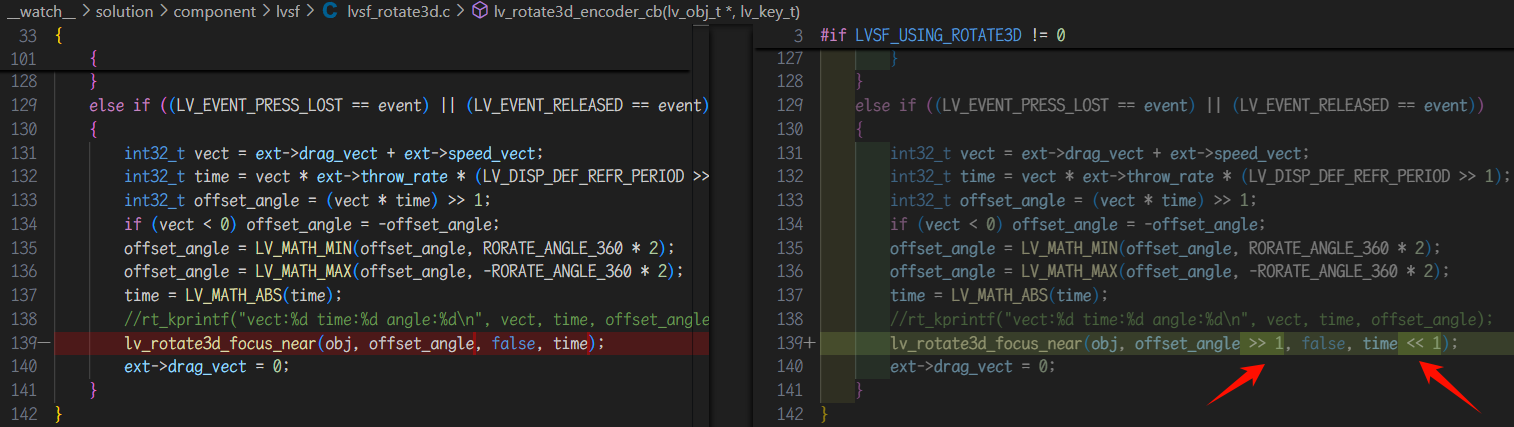

根据实际效果需求修改 static void lv_rotate3d_event_cb(lv_obj_t *obj, lv_event_t event) 过程中 LV_EVENT_PRESS_LOST / LV_EVENT_RELEASED 事件动画效果参数 (如下)

2.2 Emoji

2.2.1 当前支持的emoji有哪些？

emoji图片资源所在目录：watch\sifli\resource\images_emoji，图片命名格式：emoji_[emoji unicode].png（例如，emoji_1f3a9.png）。

2.2.2 如何新增emoji？

a) 添加unicode

如果不知道对应emoji的unicode，可通过打印确认：

+ b) 确认所加unicode是否有包含，如没有，则可添加

+ c) 添加对应资源图片(图片命名规则参考[2.2.1](#221-当前支持的emoji有哪些))

3. Tools etc

3.1 思澈产品编译开发环境搭建及配置说明

请参见思澈编译开发环境配置指导

3.2 思澈平台各类 Log 抓取方法

各类 Log 抓取方法请参见思澈平台 Log 抓取指南
设备端 HCI Log 抓取及解析方法请参见思澈 HCI 日志抓取及解析指导

3.3 思澈平台 BT PAN 共享网络吞吐率测试方法

请参见思澈蓝牙 PAN 共享网络 iPerf 呑吐率测试指导

3.4 eZIP 工具

3.4.1 如何将 EZIP 格式的图片转回原始 png 图片格式 ?

通过如下命令行将 EZIP 格式的 *.bin (bin_dir 目录) 转回对应的 *.png (png_dir 目录) 格式

eZIP.exe -dir bin_dir -spt 1 -dpt 0 -outdir png_dir

3.5 下载工具 (Butterfli/Impeller) 相关

3.5.1 Solution 环境中通过 Butterfli 编译 EZIP 图片如何配置额外的编译参数 ?

特定场景下通过 Butterfli 编译 EZIP 图片时，需要传递额外的参数至 eZIP 程序，如以增加 -dither 0 参数为例
1. 修改当前工程 (如 sifli\project\eh_lb525_nand_hdk_368x448) 下的 PrjCfg.ini 配置文件，在 [PRJ_SET] Section 中增加 EZIP_PARA=-dither 0 配置项
  - 影响范围: 只对当前工程生效
2. 修改 Butterfli 工具目录下的 configure\CompileBurn.ini 配置文件的 [COM_PARA] Section 中增加 EZIP_PARA=-dither 0 配置项
  - 影响范围: 所有工程都生效

3.5.2 Sifli下载问题

客户端，产线&开发经常遇到的无法烧录问题

请参见sifli下载问题FAQ

3.6 调试工具 (J-link Commander) 相关

3.6.1 使用J-link RTT输出log

场景：由于GPIO不够用，经常会把UART口作为了GPIO使用，导致没有足够的UART口输出log，这个时候可以使用J-link RTT来输出log。
请参见J-link RTT 输出log

3.6.2 使用J-link RTT抓取SystemView数据

场景：方便分析UI界面帧率以及查询中断处理流程等涉及到线程调度的场景
请参见J-link抓取SystemView数据

3.6.3 SF32LB52X如何用jlink抓取dump现场

场景：前面讲了52x系列如何修改为jlink抓取systemview的方法，在测试的时候也是有可能出现系统异常，例如死机等情况，需要用到dump现场，但是由于已经将串口uart修改为了jlink的pin使用，所以这里也介绍一下如何修改为jlink来dump现场以sf32lb525(8M psram)为例：

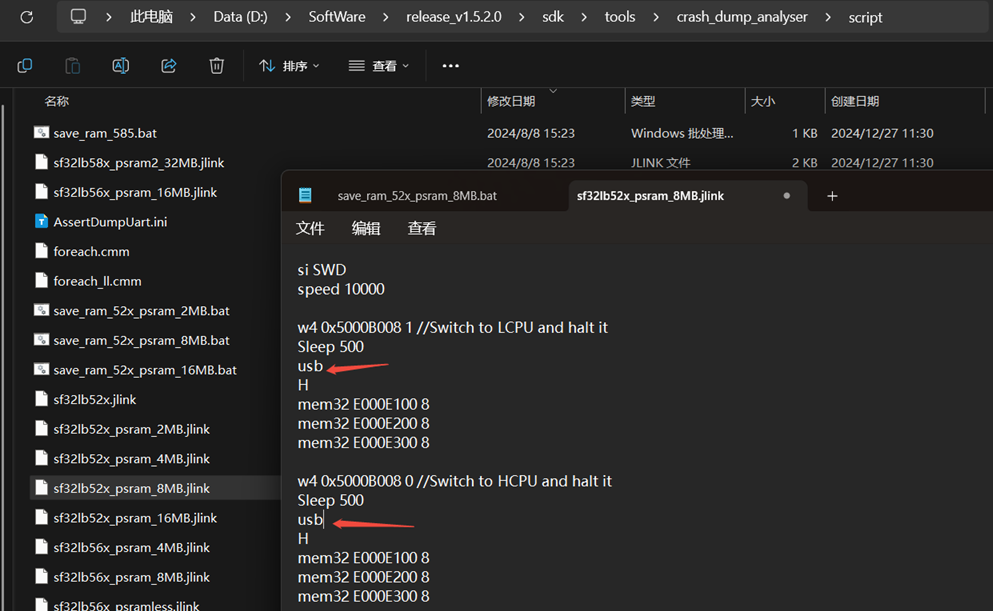

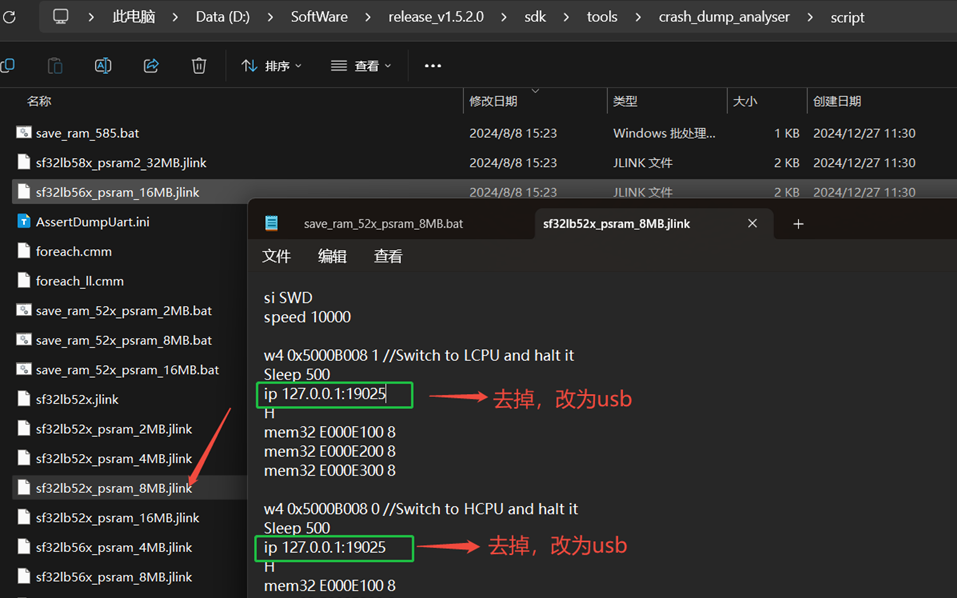

1、打开\sdk\tools\crash_dump_analyser\script\save_ram_52x_psram_8MB.bat的dump脚本文件，修改如下：
