I2C

FAQ1 高优先级线程打断I2C通讯线程导致I2C获取到数据异常

• I2C采用轮询和中断模式进行通讯时，存在I2C通讯所在线程被其他高优先级线程打断的情况。

• 有些I2C设备被打断通讯后，会导致获取到的数据异常；

解决方法：

1. 提高I2C通讯线程优先级，降低I2C通讯被打断的概率；

2. I2C通讯更改为DMA模式，这样I2C通讯过程中不需要cpu参与，就不会被其他高优先级线程打断。

---

FAQ2 PCBA走线/布局有问题，导致高速率（400khz）读写时出现异常数据

问题怎么定位：

1. 用逻辑分析仪数据抓取I2C通讯数据，利用逻辑分析仪软件自带的I2C协议分析功能，分析通讯是否异常。

2. 用示波器查看I2C通讯实际波形是否正常。

3. 飞线接到I2C器件开发板（器件原厂一般都有开发板），对比开发板上I2C波形和出问题的板子I2C波形的差异。

---

FAQ3 I2C速率和上拉电阻不匹配，I2C波形上升下降沿过缓，400Kbps推荐1.5K-2.2K上拉电阻。

按照项目经验，推荐跑400khz速率的客户外部上拉用1.5K-2.2K。当阻值过大时，400khz通讯会导致波形上升下降波形出现斜坡。

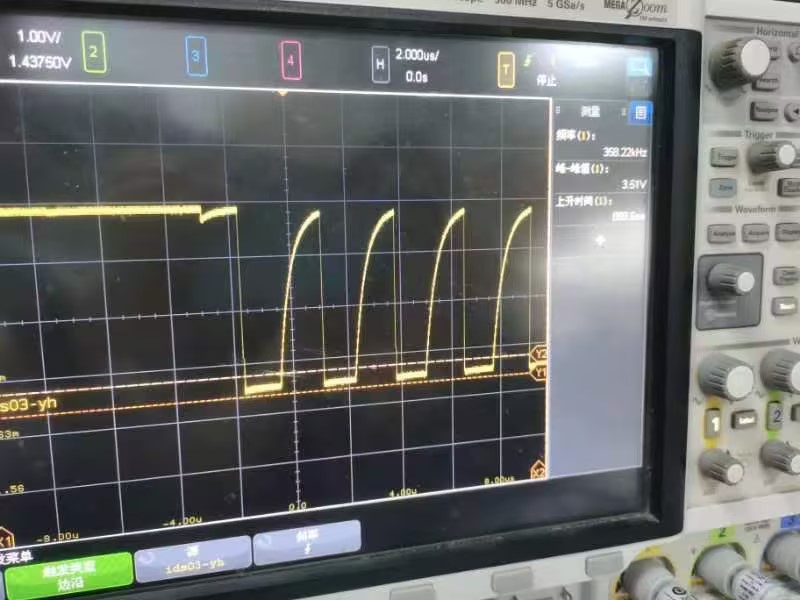

如下图为客户400khz通讯外部上拉用的10k的波形

图中I2C 的上升沿出现了明显的斜坡，高电平的时间被缩短，严重影响I2C有效数据的识别；

---

FAQ4 I2C DMA模式读写buff的影响

I2C 选择DMA模式通讯时，读写buff为psram时，可能会影响DMA搬运数据的效率，一般需要把读写buff放到sram。

可以尝试一下两种办法：

1. 通过声明的方式的让变量处于sram

例如：

RETM_BSS_SECT_BEGIN(i2c_buf)
static uint8_t sram_buff[12] RETM_BSS_SECT(sram_buff);
RETM_BSS_SECT_END

2. 从heap申请sram内存

例如：

void * buff = app_sram_alloc(12);
