Sensor应用指南
备注
文档内容基于solution release v2.3及之后版本，如果遇到接口或功能描述和实际code不符，请及时反馈给我们，我们会及时更改或更新相关内容。
内容概述
章节描述了sensor service的架构，功能，以及不同功能模块间的通讯机制。特别强调了sensor放在HCPU和LCPU的区别，以及sensor servcie 如何调用算法。
如果sensor service已经了解，可以进一步了解具体的sensor器件：
心率传感器，全称Heart Rate，简称HR；跳转到
加速度传感器Accelerometer和陀螺仪Gyroscope，二者统一称呼为Gsensor，简称GS；跳转到
地磁传感器，全称Magnetometer,简称MAG；跳转到
Sensor介绍
Sensor指传感器，包括6轴（加速度、角速度），心率，血氧，血压，温度，气压，地磁，感光，GPS, 马达等。
MCU和传感器通讯，一般采用的接口包括但不限于I2C，SPI，UART。
solution 对sensor进行了良好的支持，确保了代码的可读性和鲁棒性，扩展性，对传感器代码采用分层设计。
Sensor框架

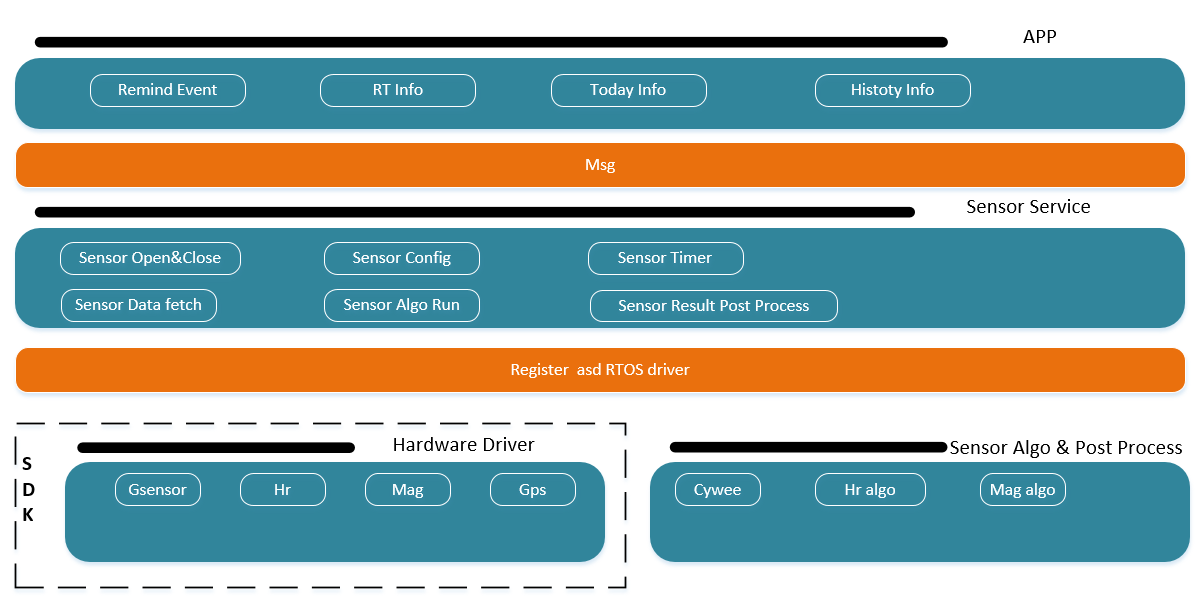

Sensor 框架如下：
从框架图描述三层结构的功能如下：
驱动层 直接对硬件处理，以及算法处理；
服务层 中间层，包括：对APP的指令的上传下达；调度对硬件的访问，以及算法的访问，算法结果的处理；
应用层 直观显示sesor的结果，和用户的交互；
Sensor 驱动层
Sensor 驱动层属于物理层，对硬件直接操作，实现对硬件的直接控制；
Sensor 算法也抽象成物理设备，放到驱动层；
Sensor 驱动层 一般会注册成sensor device，用于sensor驱动层或sensor服务层访问；
如果对sensor device 不熟悉的话，可以参考链接rtthread sensor device；
注册 sensor device ，参考示例，如下：
static rt_sensor_t sensor = RT_NULL;
sensor = rt_calloc(1, sizeof(struct rt_sensor_device));
sensor->info.type = RT_SENSOR_CLASS_HR;
sensor->info.vendor = RT_SENSOR_VENDOR_UNKNOWN;
sensor->info.model = NULL;
sensor->info.unit = RT_SENSOR_UNIT_BPM;
sensor->info.intf_type = RT_SENSOR_INTF_I2C;
sensor->info.range_max = 220;
sensor->info.range_min = 30;
sensor->info.period_min = PERIOD_TIMER;
sensor->info.fifo_max = BUFF_SIZE;
sensor->data_buf = RT_NULL;
sensor->data_len = 0; //must be 0, because don't use data buf
rt_memcpy(&sensor->config, cfg, sizeof(struct rt_sensor_config));
sensor->ops = &sensor_ops;
rt_err_t result = rt_hw_sensor_register(sensor, "hr", RT_DEVICE_FLAG_RDWR, RT_NULL);
驱动层代码实现，包括两个部分：

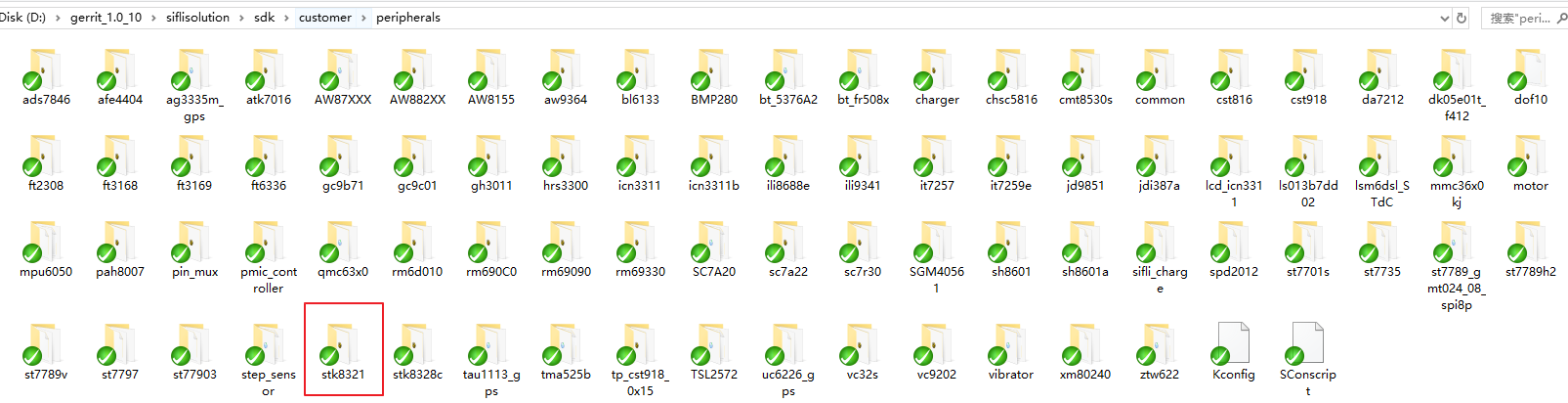

器件驱动本身，代码位于目录：
solution2_0\sdk\customer\peripherals\sensor
注册rt_device设备，代码位于目录：
D:\10_solution\solution_0\solution2_0\solution\components\sensor\sensor_algo
以GS器件stk8321为例：

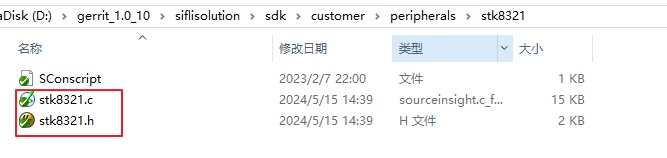

stk8321器件驱动stk8321.c,包括对寄存器的访问，初始化等，实现在目录:\nsolution2_0\sdk\customer\peripherals\sensor\acc\stk8321

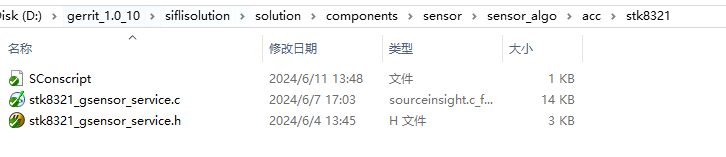

stk8321注册rt_device设备stk8321_gsensor_service.c，实现在目录：
solution2_0\solution\components\sensor\sensor_algo\acc\stk8321
小技巧
rt_device 支持同时注册多个同类型的sensor设备；
Sensor 算法位于驱动层，可以注册成单独的sensor 设备，也可以直接作为回调接口传给服务层。 例如： 心率vc32s 需要算法处理从器件采样的原始值，并输出心率结果； 算法实现位于solution2.0\solution\components\sensor\sensor_algo\hr\vc32s\vc32s_algo_process.c
Sensor 服务层
Sensor 服务层 属于中间层，作用包括：
调度sensor 的采样，算法，以及不同sensor之间的访问；
接收应用层的指令，上报各种sensor数据给到应用层；
Sensor 服务层 独立于 Sensor驱动层，每次更换Sensor器件都不需要修改Sensor 服务层;
Sensor 应用层
Sensor 应用层 属于和用户的交互层，展示实时数据，历史数据，事件；
Sensor 应用层的数据展示一般有两个渠道，硬件自身的UI界面和手机APP展示；
Sensor 服务层 和 驱动层的交互
由于Sensor 服务层 和 驱动层的独立性，每次添加新的器件一般都不需要修改服务层；
Sensor 服务层 通过sensor device 接口来控制驱动层，进而实现对硬件的驱动；
常见接口
rt_device_find() 根据传感器设备设备名称查找设备获取设备句柄
rt_device_open() 打开传感器设备
rt_device_read() 读取数据
rt_device_control() 控制传感器设备
rt_device_set_rx_indicate() 设置接收回调函数
rt_device_close() 关闭传感器设备
Sensor 服务层 和 驱动层的交互特别说明的几个地方；
Sensor 服务层 和 驱动层的交互主要包括三个过程：
初始化sensor
sensor采样
sensor算法(如果需要的话)
服务层初始化sensor
Sensor 服务层 初始化senso也可以细化成两个过程：
过程1：rt_device_open sensor
open sensor 的内容一般包括：初始化总线，初始化寄存器，获取id等；服务层无法在open sensor的时候得到sensor的id，需要通过信息交互时获取； 过程2：信息交互
利用rt_device_control(*sensor_device, RT_SENSOR_CTRL_GET_ID, sensor_info)交互信息即：传递服务层的信息给驱动层，同时从驱动层获取信息；
交互的信息通过结构体sensor_reg_info_t传递，结构体成员有些是传递给驱动层，有些则是驱动层传给服务层；
typedef struct
{
uint8_t sensor_id; //服务层从驱动层获取
uint8_t type; //服务层传递给驱动层
uint8_t fetch_mode;
sesnor_rd_indicate_t sesnor_rd_indicate;//服务层传递给驱动层
const char *algo_name;
rt_uint32_t dev_period; //服务层从驱动层获取
rt_uint32_t algo_period; //服务层从驱动层获取
rt_uint8_t fifo_len; //服务层从驱动层获取
void *gs_input; //服务层传递给驱动层
float gs_acce_para; //服务层从驱动层获取
gs_algo_ops_t gs_algo_ops; //服务层从驱动层获取
gs_para_ops_t gs_para_ops; //服务层从驱动层获取
hrs_algo_ops_t hr_algo_ops; //服务层从驱动层获取
hrs_algo_post_ops_t hr_algo_post_ops; //服务层从驱动层获取
mag_algo_ops_t mag_algo_ops; //服务层从驱动层获取
mag_para_ops_t mag_para_ops; //服务层从驱动层获取
} sensor_reg_info
小心
服务层不要跳过sensor device框架直接访问驱动层。
Sensor 算法处理
有些Sensor 例如：心率，加速度计，地磁，GPS都存在算法，用于拿到从sensor器件采样的原始数据，处理后得到想要的结果；
心率，血样都是通过算法获取结果；
计步，运动的结果则是从加速度计的算法处理后得到；
指南针, 通过提供地磁和加速度计的采样数据给到地磁算法，处理后得到；
Sensor 框架是把算法处理接口作为sensor 设备的 算法回调，或者单独注册的sensor算法设备的算法回调；

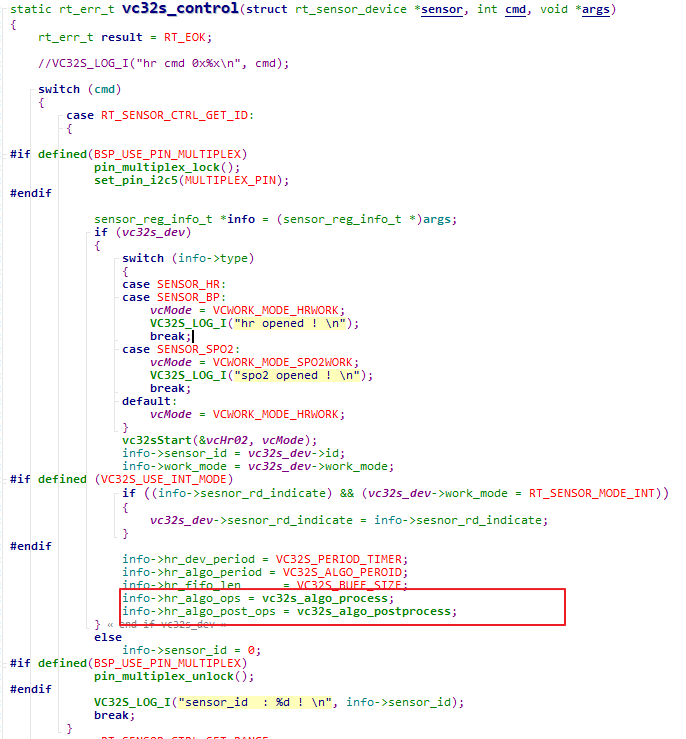

算法处理接口作为sensor 设备的 算法回调参考
Sensor 服务层和驱动层交互信息的时候，允许驱动层返回算法回调；
心率的算法处理回调
hrs_algo_ops_t hr_algo_ops;
hrs_algo_post_ops_t hr_algo_post_ops;
计步的算法处理回调
gs_algo_ops_t gs_algo_ops;
gs_para_ops_t gs_para_ops;
地磁的算法处理回调
mag_algo_ops_t mag_algo_ops;
mag_para_ops_t mag_para_ops;

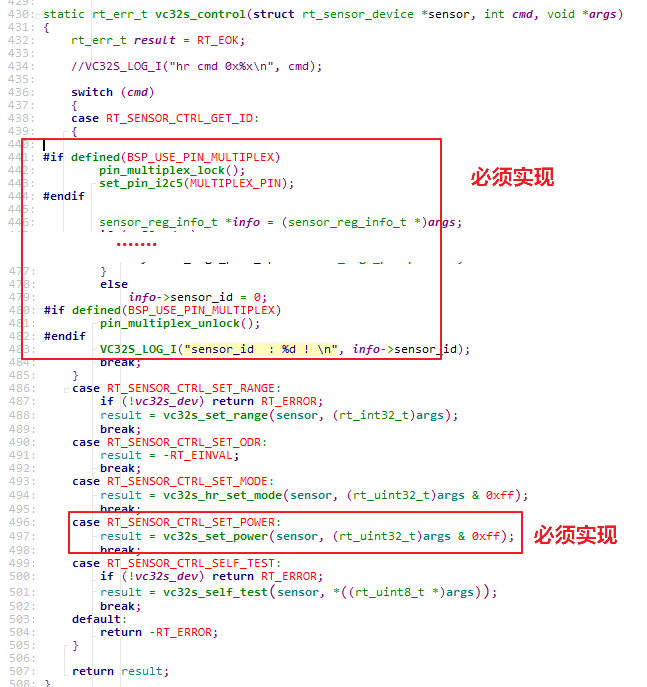

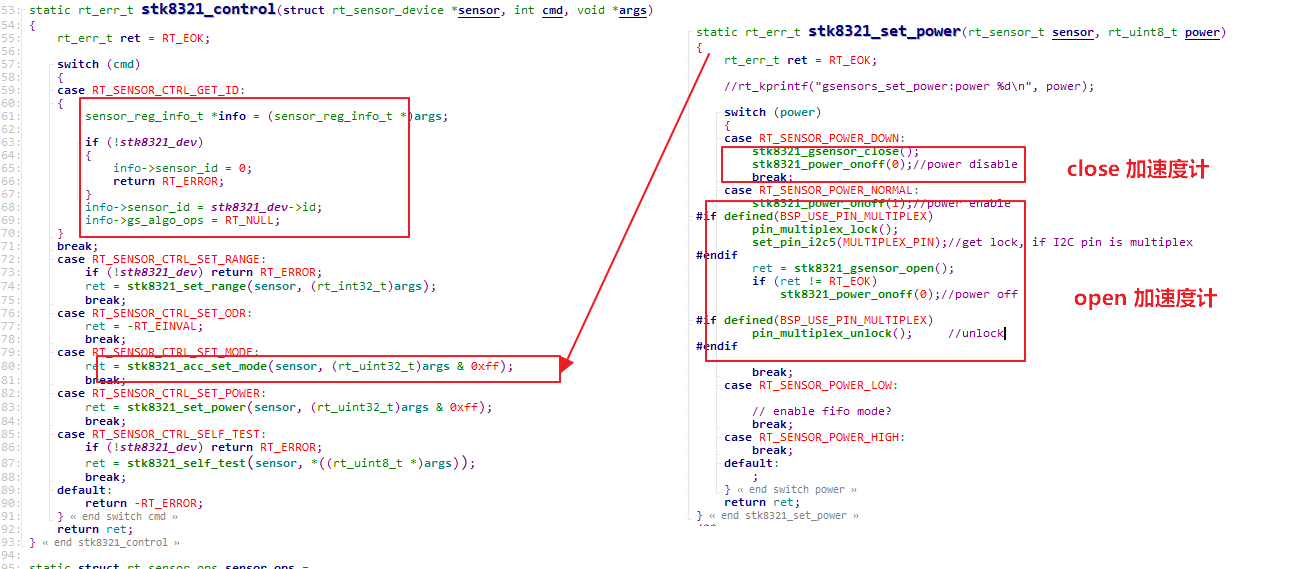

驱动层处理示例：
static rt_err_t sensor_control(struct rt_sensor_device *sensor, int cmd, void *args)
{
rt_err_t result = RT_EOK;
switch (cmd)
{
case RT_SENSOR_CTRL_GET_ID:
{
sensor_reg_info_t *info = (sensor_reg_info_t *)args;
if (sensor_dev)
{
info->sensor_id = id;
info->fetch_mode = fetch_mode;
if ((info->sesnor_rd_indicate) && (info->fetch_mode == RT_SENSOR_MODE_INT))
{
sensor_dev->sesnor_rd_indicate = info->sesnor_rd_indicate;
}
info->dev_period = SENSOR_PERIOD_TIMER;
info->algo_period = SENSOR_ALGO_PEROID;
info->fifo_len = SENSOR_BUFF_SIZE;
info->hr_algo_ops = hr_algo_process;
info->hr_algo_post_ops = hr_algo_postprocess;
}
else
info->sensor_id = 0;
break;
}

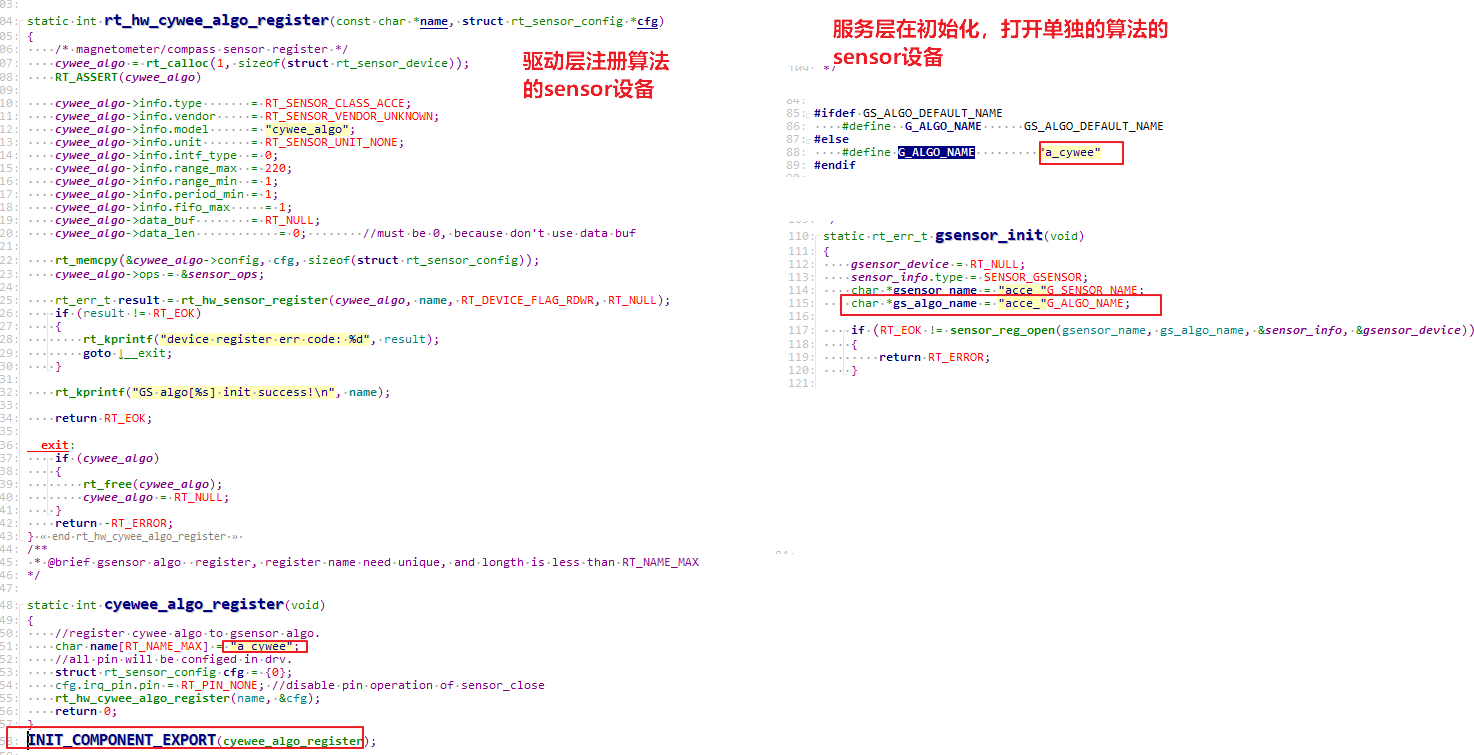

单独注册的sensor算法设备
典型的就是cywee算法，参考文件：cwm_motion.c;
两种方式的区别
单独注册的sensor算法设备，意味着sensor 都可以使用这个算法；
不注册单独的sensor算法设备，可以减少一次find device, 更简单；
举例：
不同厂家的心率算法互补相同，而且都会提供自己的算法，适合不注册单独的sensor算法设备；
计步算法则是可以多家厂商的加速度计都可以适配，注册成单独的算法设备更合适；
Sesnor服务层增重要接口说明
hr_setting_req(void *data)
功能：心率功能开启关闭
参数说明：
void *data 命令消息 一般类型是：hr_setting_t *
hr_setting_t 结构体如下：
typedef sensor_state_t hr_setting_t
typedef struct
{ uint8_t state; //打开状态，枚举：SENSOR_ON SENSOR_OFF uint8_t mode; //测量方式，枚举：HR_MANU_MEAS， HR_AUTO_MEAS uint8_t type; //sensor类型，心率枚举：SENSOR_HR，SENSOR_SPO2， SENSOR_BP uint16_t interval_time; //测量间隔 } sensor_state_t;
void hr_config_req(uint16_t msg_id, uint8_t *data)
功能：处理APP层发过来的命令；
参数说明：
msg_id 命令id； 增加新的命令需要增加新的id；
uint8_t *data 传递过来的数据；数据类型根据msg_id的不同会有所不同；
void hr_algo_scheduler(uint32_t period)
功能：心率算法调度
参数说明：
uint32_t period 执行周期； 对于POLLING方式， sensor_timeout_cb()会传入\nsensor_timer的周期；
对于INT方式，则直接传入心率周期确保立刻执行算法；
void gsensor_setting_req(uint8_t *data)
功能：加速度计功能开启关闭
参数说明：
void *data 命令消息 一般类型是：gsensor_setting_t *
gsensor_setting_t 结构体如下：
typedef sensor_state_t gsensor_setting_t
typedef struct
{ uint8_t state; //打开状态，枚举：SENSOR_ON SENSOR_OFF uint8_t mode; //加速度计未使用 uint8_t type; //加速度计未使用 uint16_t interval_time; //加速度计未使用 } sensor_state_t;
void gsensor_config_req(uint16_t msg_id, uint8_t *data)
功能：处理APP层发过来的命令；
参数说明：
msg_id 命令id； 增加新的命令需要增加新的id；
uint8_t *data 传递过来的数据；数据类型根据msg_id的不同会有所不同；
void gsensor_algo_scheduler(uint32_t period)
功能：加速度计算法调度
参数说明：
uint32_t period 执行周期； 对于POLLING方式， sensor_timeout_cb()会传入\nsensor_timer的周期；
Sensor 服务层 和 应用层的交互
Sensor 服务层 和 应用层通过传递消息来实现交互； Sensor 服务层发送到应用层的消息传递接口
#define ipc_send_lcpu_msg_to_hcpu(type, data, len) ipc_send_msg_to_client(lcpu_srv_handle, type, data, len)
Sensor 应用层发送到服务层的消息传递接口
#define ipc_send_msg_to_lcpu(type, data, len) ipc_send_msg_to_server(lcpu_app_srv_handle, type, data, len)
消息传递接口的参数统一为type,data,len；
其中：
type 表示sensor相关的消息统一定义在sensor_service.c中枚举sensor_app_t中；
部分消息id如下：
typedef enum
{
/*---------------APP_SENSOR_BEGIN-------------------------*/
APP_SENSOR_ID_BEGIN = SENSOR_SERVICE_CUSTOM_ID_BEGIN,
//send event and config to sensors.
APP_SENSOR_GSENSOR_SETTING_REQ,
APP_SENSOR_MAG_SETTING_REQ,
APP_SENSOR_HR_SETTING_REQ,
APP_SENSOR_ACTIVE_GET_SLEEP_DATA,
APP_SENSOR_SPORT_MODE,
APP_SENSOR_OPEN_ALGO_ON_HCPU,
APP_SENSOR_CLOSE_ALGO_ON_HCPU,
APP_SENSOR_ACTIVITY_SETTING,
......
SENSOR_APP_HISTROY_ID_DATA_NOTIFY_END,
/*---------------SENSOR_APP_HISTROY_ID_DATA_NOTIFY_END-----------------------------*/
} sensor_app_t;
data 表示消息缓存的指针；
len 表示消息缓存的长度；
Sensor 服务层的消息接收处理，位于sensor_service.c的sensors_msg_process_in_lcpu_thread_cb;
接口部分代码：
int sensors_msg_process_in_lcpu_thread_cb(comm_msg_t *msg)
{
uint16_t msg_id = (uint16_t) msg->user_data;
switch (msg_id)
{
case LCPU_PWR_ON:
{
/*开机时执行*/
break;
}
case LCPU_PWR_OFF:
{
/*关机时执行*/
....
break;
}
case LCPU_TIME_SET:
case APP_SENSOR_SETTING_SLEEP_TIME:
case APP_SENSOR_SETTING_SPORT_TIME:
case APP_SENSOR_SETTING_UNIT:
case APP_SENSOR_SETTING_USER_INFO:
case APP_SENSOR_SETTING_SPORT_TARGET:
case APP_SENSOR_SETTING_SEDENTARY:
case APP_SENSOR_SETTING_GESTURE_DISPLAY:
case APP_SENSOR_SPORT_MODE:
case APP_SENSOR_GSENSOR_SETTING_REQ:
{
/*gsensor消息处理*/
....
break;
}
case APP_SENSOR_SETTING_HR_AUTO_MEAS:
case APP_SENSOR_SETTING_SPO2_AUTO_MEAS:
case APP_SENSOR_SETTING_HR_REMIND:
case APP_SENSOR_HR_SETTING_REQ:
case APP_SENSOR_TODAY_HR_REQ:
{
/*hr消息处理*/
...
break;
}
}
}
Sensor 应用层的消息接收处理，位于sensor_service.c的sensors_msg_process_in_hcpu_cb
void sensors_msg_process_in_hcpu_cb(uint16_t msg_id, void *data, uint16_t data_len)
{
if (SENSOR_APP_EVENT_ID_BEGIN < msg_id && msg_id < SENSOR_APP_EVENT_ID_END || SENSOR_APP_TEST_RANDOM_IND == msg_id)
{
send_msg_to_gui_thread(data, data_len, sensors_wakeup_msg_process_in_gui_thread_cb, msg_id, NEED_WAKEUP_UI);
}
else if (SENSOR_APP_HISTORY_ID_BEGIN < msg_id && msg_id < SENSOR_APP_HISTORY_ID_END)
{
send_msg_to_bg_thread(data, data_len, sensors_msg_process_in_bg_thread_cb, msg_id, 0);
}
else
{
sensors_data_splitting_process_cb(msg_id, data, data_len);
#if defined(BSP_BLE_SIBLES) && defined(PKG_USING_NANOPB)
sensors_msg_process_in_ble_to_app(msg_id, data, data_len);
#endif
send_msg_to_gui_thread(data, data_len, sensors_no_wakeup_msg_process_in_gui_thread_cb, msg_id, NEED_WAKEUP_UI);
}
}
自定义增加Sensor 服务层到应用层的消息的步骤：
枚举sensor_app_t增加消息ID
->sensors_msg_process_in_hcpu_cb() 增加hcpu对消息id的处理
->调用ipc_send_lcpu_msg_to_hcpu发送消息；
自定义增加Sensor 应用层到服务层的消息的步骤：
枚举sensor_app_t增加消息ID
->sensors_msg_process_in_lcpu_thread_cb() 增加lcpu对消息id的处理
->调用ipc_send_lcpu_msg_to_hcpu发送消息；
Sensor 服务层 和驱动层处于HCPU和LCPU的区别
Sensor 框架的应用层是必须在HCPU，但服务层 和驱动层在可以放在HCPU，也可以放在LCPU;
一般而言：52x 系列会服务层 和驱动层放在HCPU，55x/56x/58x系列则是 会服务层 和驱动层放在LCPU;
二者代码通用，传递消息的接口也相同。虽然52x 系列会服务层 和驱动层放在HCPU，但实际运行的也是名字叫做“lcpu_app”的消息服务，和55x/56x/58x一样。

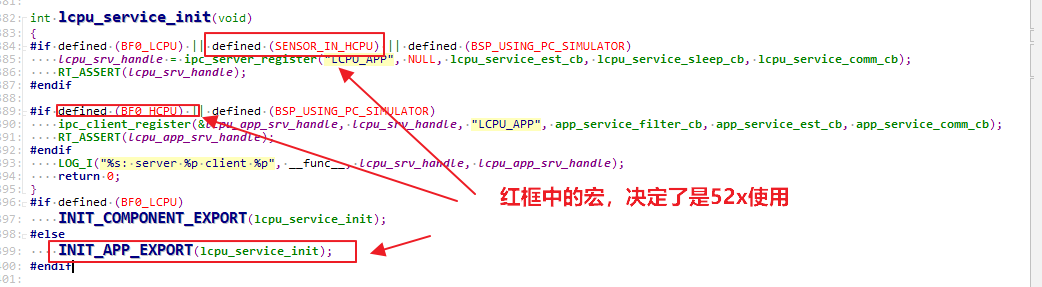

但考虑到52x 的sensor放到HCPU，一些时序有变化，会通过SENSOR_IN_HCPU来区分，52x 的sensor框架代码；
例如:\n下面这段代码：
消息从Sensor 应用层 到驱动层控制过程
我们以实际计步应用到驱动层的控制过程；
可以从sport_action_gui.c找到这段代码,用于应用打开时告诉驱动层当前的模式
static void on_start(void)
{
p_sport_action = (sport_action_t *)APP_GET_PAGE_MEM_PTR;
RT_ASSERT(p_sport_action);
p_sport_action->app_idx = (uint16_t)APP_GET_PAGE_USERDATA_PTR;
sport_action_resume_data(p_sport_action);
sport_action_gui_init();
if (p_sport_action->sport_pause)
{
sport_action_set_sport_status(p_sport_action);
}
sport_init_last_data(p_sport_action);
#if defined (BSP_BLE_AMS) && defined (BSP_BLE_SIBLES)
uint32_t uuid;
mobile_os_t os_type = ble_noti_attr_info_get(&uuid);
if (IOS_TYPE == os_type)
app_ams_config(AMS_SERVICE_ENABLE_CCCD, 1);
#endif
#if defined (RT_USING_SENSOR)
sport_mode_t sport_mode;
sport_mode.flag_sporting = 1;
sport_mode.mode = convert_sport_mode(p_sport_action->app_idx);
sport_mode.sport_type = p_sport_action->app_idx;
ipc_send_msg_to_lcpu(APP_SENSOR_SPORT_MODE, &sport_mode, sizeof(sport_mode_t));
#endif
}

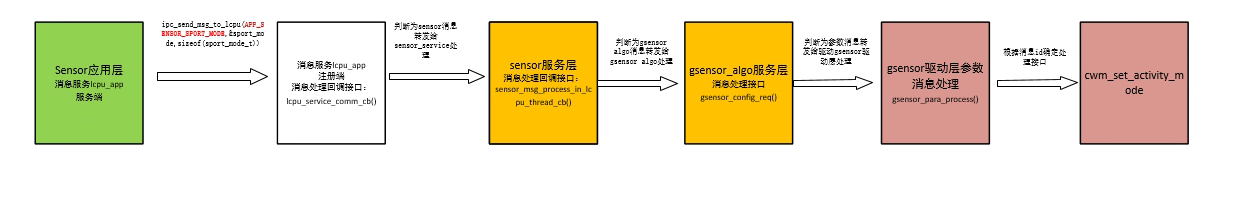

大致流程：
详细描述：
->调用 ipc_send_msg_to_lcpu(APP_SENSOR_SPORT_MODE, &sport_mode, sizeof(sport_mode_t))发送消息
->位于lcpu_service.c的lcpu_service_comm_cb()会收到消息，并根据消息id进行区分处理
对于APP_SENSOR_SPORT_MODE，会转发给sensor_service.c的->sensors_msg_process_in_lcpu_thread_cb()处理
->sensors_msg_process_in_lcpu_thread_cb() 里判断消息id后，转发给gsensor_config_req(msg_id, msg->data);处理
->gsensor_config_req收到后分析消息id，转给sensor_info.gs_para_ops(msg_id, data) sensor_info.gs_para_ops在初始化的时候已经赋值给gsensor_para_process()
->gsensor_para_process()区分消息id进行处理

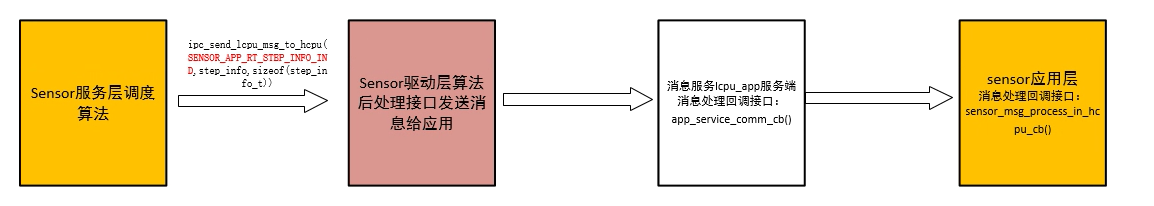

消息从Sensor 服务层 到应用层控制过程
Sensor的驱动层不会主动发消息给应用层，都通过服务层调度后，由服务层调用驱动层的接口往应用层发送消息。
我们计步消息发送给应用端为例，分析下消息路径：
详细描述：
->gsensor_algo调度算法获取到合适的计步数据后，通过接口ipc_send_lcpu_msg_to_hcpu(SENSOR_APP_RT_STEP_INFO_IND, step_info, sizeof(step_info_t));发送给应用端；
->位于lcpu_service.c的app_service_comm_cb()会收到消息，并根据消息id进行区分处理,判断是sensor消息，转发给sensors_msg_process_in_hcpu_cb()
->sensors_msg_process_in_hcpu_cb()进一步区分消息类型为实时消息,进行了三项处理： sensors_data_splitting_process_cb(msg_id, data, data_len);//更新消息数据 sensors_msg_process_in_ble_to_app(msg_id, data, data_len);//转发ble处理 sensors_no_wakeup_msg_process_in_gui_thread_cb（）//转发进一步的消息处理

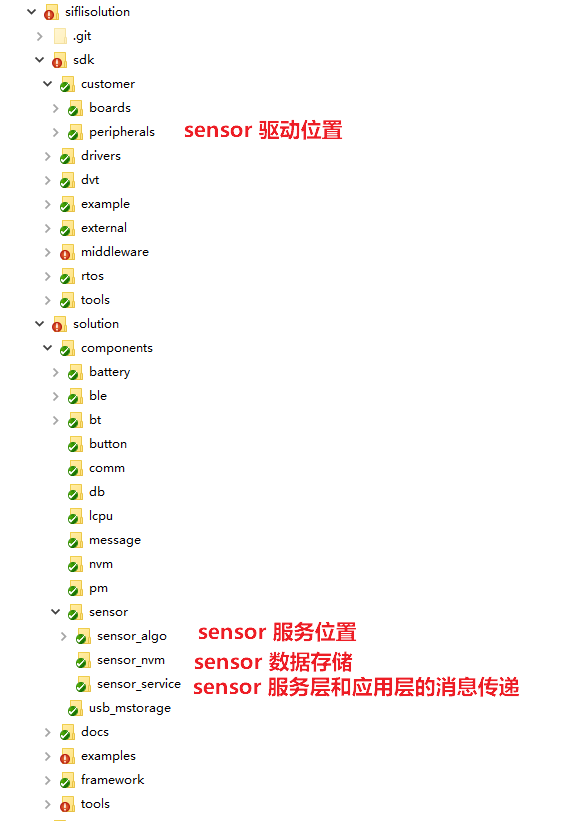

Sensor 代码目录结构如下图：
Sensor 代码目录结构
Sensor 代码目录结构如下图：
Sensor的驱动实现在\sdk\customer\peripherals目录下；
Sensor的服务层则实现在\solution\components\sensor目录下；
快速添加sensor驱动
快速添加一个sensor驱动，包括以下部分：
添加SDK驱动代码；
添加RTOS驱动代码；

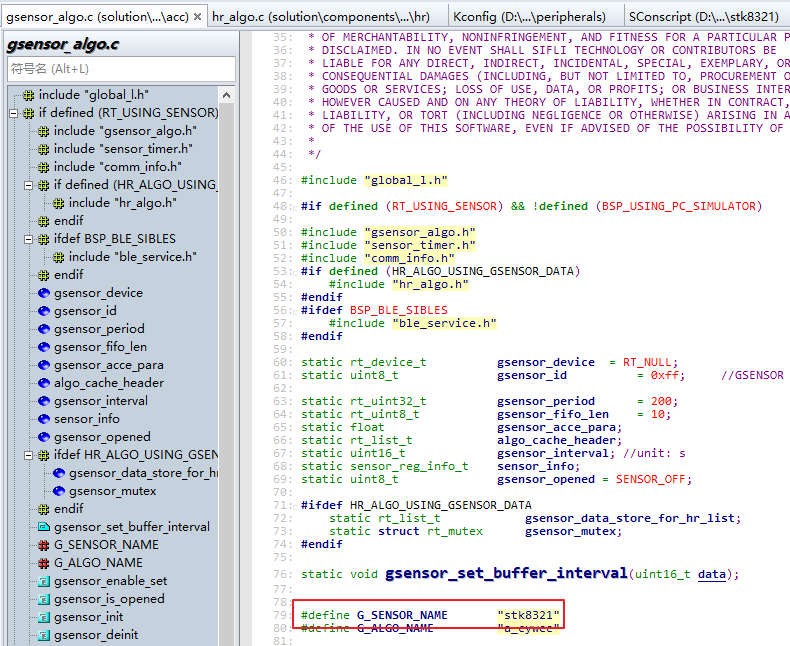

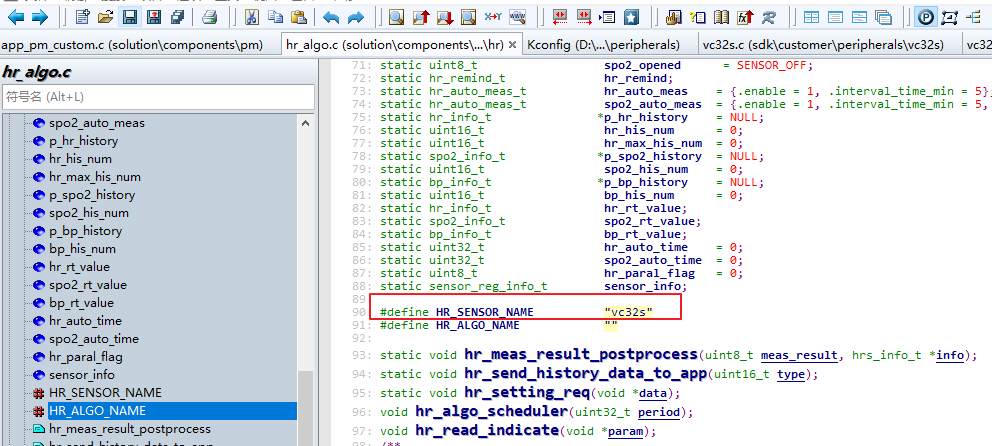

修改服务层使用的sensor；
添加心率驱动

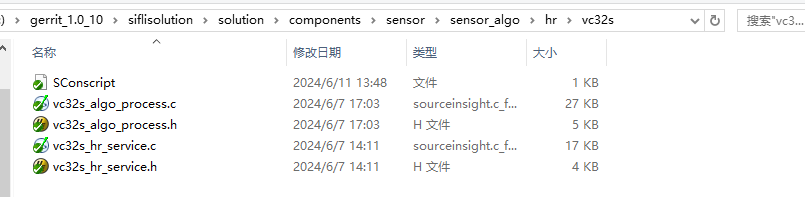

以下以vc32s心率为例，实现快速添加驱动如下：

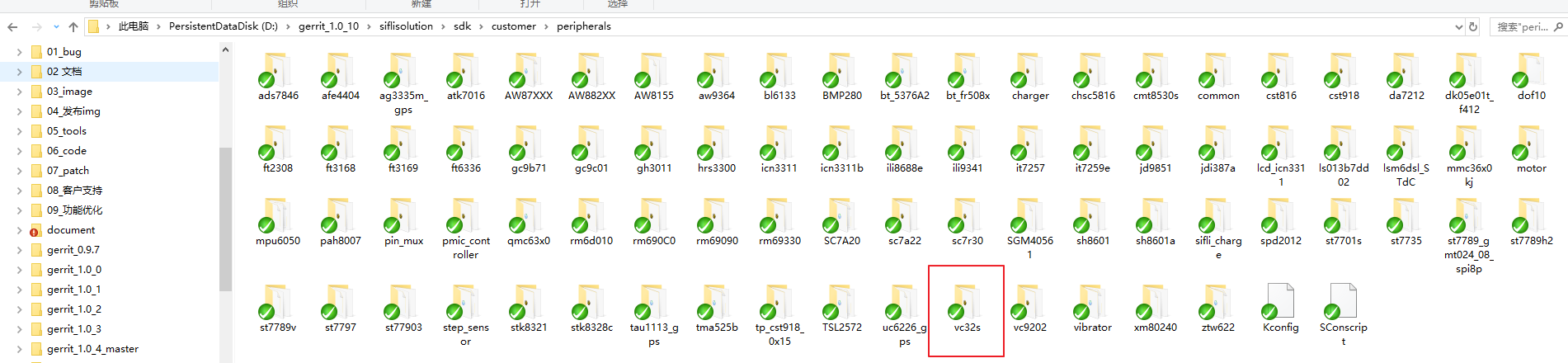

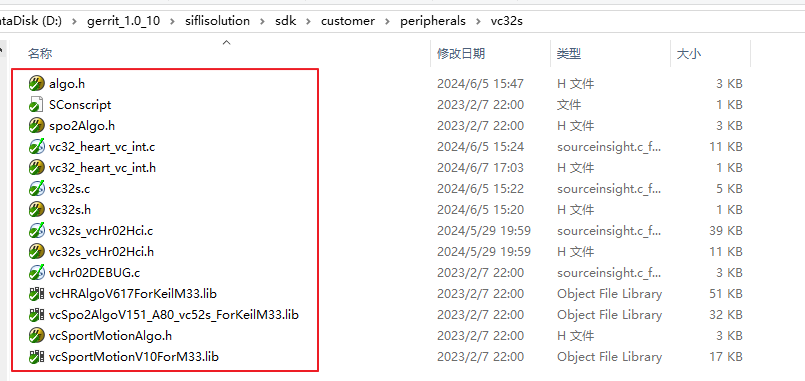

在目录"\sdk\customer\peripherals"，创建对应的目录“vc32s”；

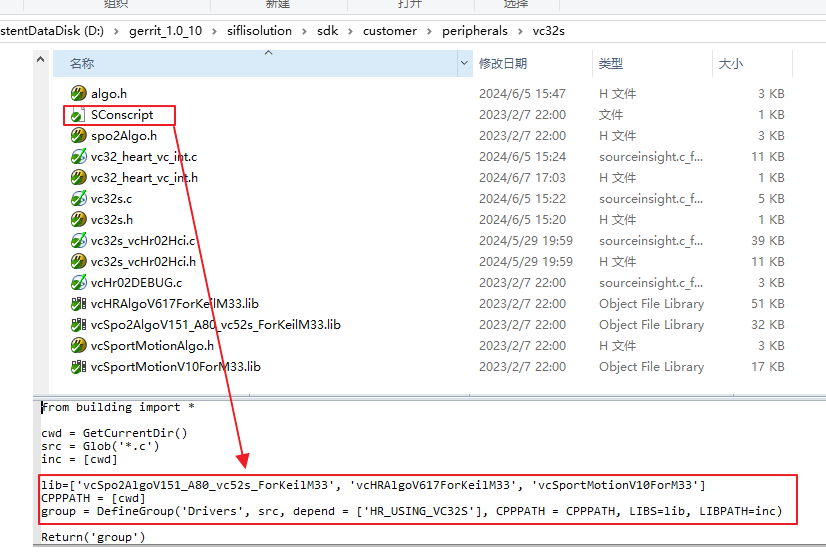

vc32s相关驱动文件复制到建好的“vc32s”目录下；

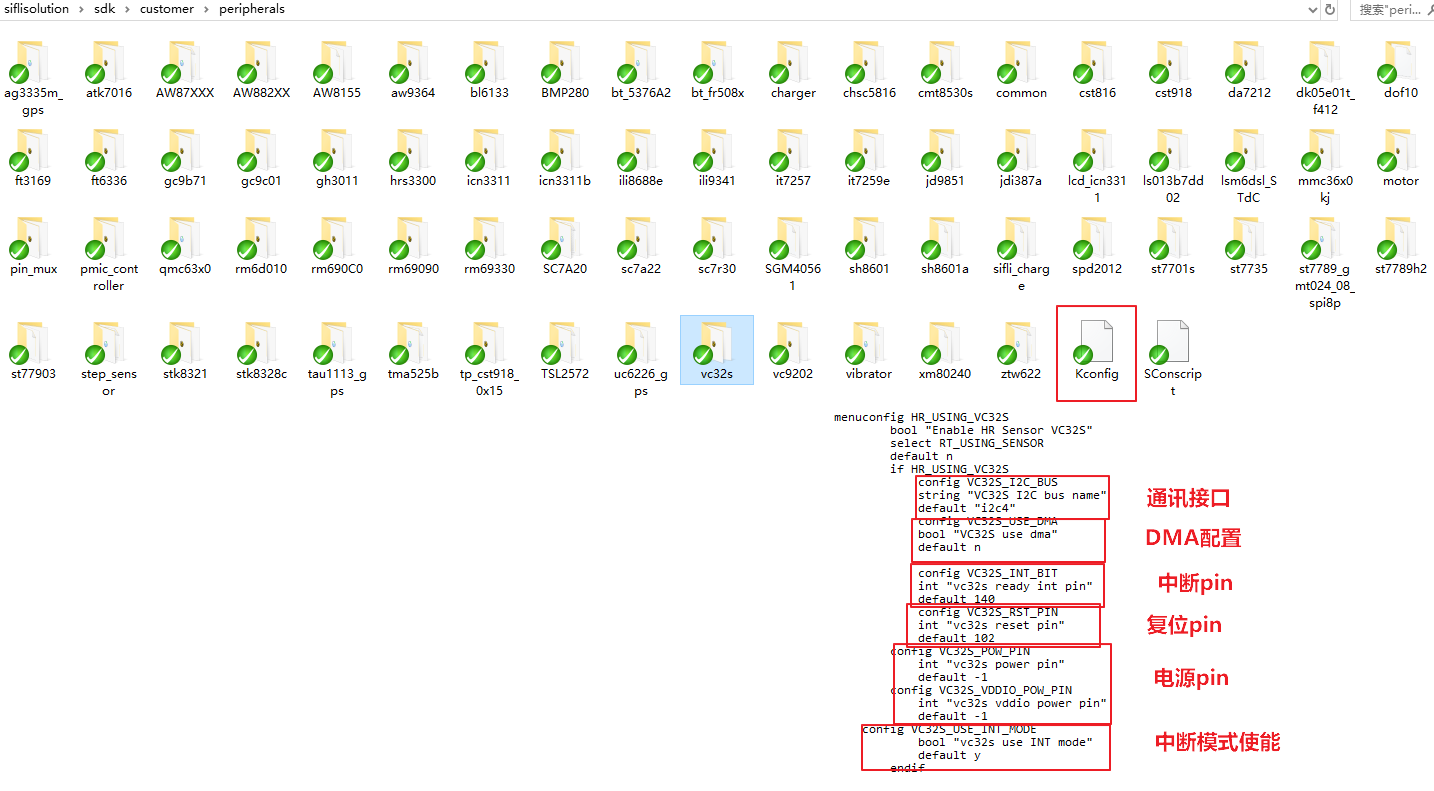

修改"\sdk\customer\peripherals\kconfig"文件，创建必要的宏来实现驱动的控制，参考如下：

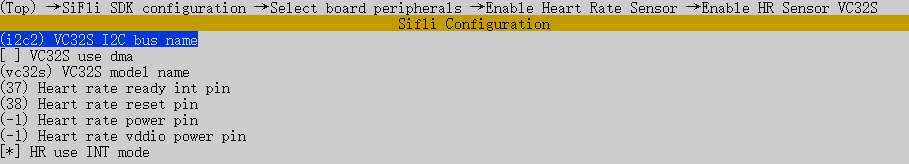

实际效果如下：
对Kconfig文件编写比较陌生的朋友，可以参考链接： Kconfig .
目录”vc32s"增加SConscript文件，以便目录”vc32s"下的文件加入编译：
对SConscript文件编写比较陌生的朋友，可以参考链接： Scons .
驱动文件适配电源控制，参考原理图配置menuconfig的电源pin，并实现对应功能；
void vc32s_hw_power_onoff(bool onoff)
{
if (onoff)
{
#if defined(PMIC_CONTROL_SERVICE)
pmic_service_control(PMIC_CONTROL_HR, 1);
#endif
#if(VC32S_POW_PIN >= 0)
rt_pin_mode(VC32S_POW_PIN, PIN_MODE_OUTPUT);
rt_pin_write(VC32S_POW_PIN, PIN_HIGH);
#endif
#if(VC32S_VDDIO_POW_PIN>=0)
rt_pin_mode(VC32S_VDDIO_POW_PIN, PIN_MODE_OUTPUT);
rt_pin_write(VC32S_VDDIO_POW_PIN, PIN_HIGH);
#endif
LOG_I("hr_power_on
");
}
else
{
#if defined(PMIC_CONTROL_SERVICE)
pmic_service_control(PMIC_CONTROL_HR, 0);
#endif
#if(VC32S_POW_PIN >= 0)
rt_pin_mode(VC32S_POW_PIN, PIN_MODE_OUTPUT);
rt_pin_write(VC32S_POW_PIN, PIN_LOW);
#endif
#if(VC32S_VDDIO_POW_PIN>=0)
rt_pin_mode(VC32S_VDDIO_POW_PIN, PIN_MODE_OUTPUT);
rt_pin_write(VC32S_VDDIO_POW_PIN, PIN_LOW);
#endif
LOG_I("hr_power_off
");
}
}

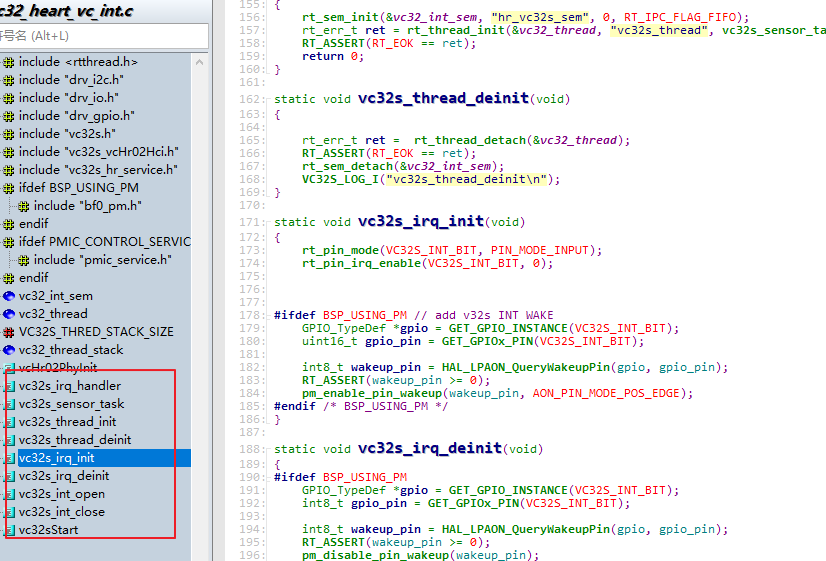

VC32S要求使用中断，需要配置中断pin，以及线程。
中断pin除了配置为中断外，还需要配置为唤醒源，
#ifdef BSP_USING_PM // add v32s INT WAKE
GPIO_TypeDef *gpio = GET_GPIO_INSTANCE(VC32S_INT_BIT);
uint16_t gpio_pin = GET_GPIOx_PIN(VC32S_INT_BIT);
int8_t wakeup_pin = HAL_LPAON_QueryWakeupPin(gpio, gpio_pin);
RT_ASSERT(wakeup_pin >= 0);
pm_enable_pin_wakeup(wakeup_pin, AON_PIN_MODE_POS_EDGE);
#endif /* BSP_USING_PM */
通讯接口配置，vc32s使用的I2C2，需要配置menuconfig使能I2C2 ,并且配置I2C 初始化，id检查, i2c_write, i2c_read等。
I2C初始化参考
rt_err_t vc32s_hw_init(void)
{
rt_uint16_t flag_open = RT_DEVICE_FLAG_RDWR
#ifdef VC32S_USE_DMA
| RT_DEVICE_FLAG_DMA_RX | RT_DEVICE_FLAG_DMA_TX
#endif
;
vc32s_i2cbus = (struct rt_i2c_bus_device *)rt_device_find(VC32S_I2C_BUS);
if (RT_Device_Class_I2CBUS != vc32s_i2cbus->parent.type)
{
vc32s_i2cbus = NULL;
}
if (vc32s_i2cbus)
{
rt_device_open((rt_device_t)vc32s_i2cbus, flag_open);
#ifdef VC32S_USE_DMA
LOG_I("HR vc32s i2c use DMA !
");
#endif
LOG_I("find bus %s;
", VC32S_I2C_BUS);
}
else
{
LOG_I("bus not find
");
return RT_ERROR;
}
{
struct rt_i2c_configuration configuration =
{
.mode = 0,
.addr = 0,
.timeout = 200,
.max_hz = 400000,
};
rt_i2c_configure(vc32s_i2cbus, &configuration);
}
if (RT_EOK != vc32s_init())
{
vc32s_hw_deinit();
return RT_ERROR;
}
return RT_EOK;
}
id检查
static rt_err_t vc32s_init(void)
{
uint8_t chip_id = 0;
vc32sReadRegisters_ex(0x00, &chip_id, 1);
LOG_I("hr_vc32s_init chip_id =0x%x(should be 0x21)
", chip_id);
if (chip_id == VC32S_ID)
{
vc32s_id = chip_id;
return RT_EOK;
}
return RT_ERROR;
}
i2c write
static rt_err_t vc32_i2c_base_write(rt_uint8_t *buf, rt_uint16_t len)
{
rt_int8_t res = 0;
struct rt_i2c_msg msgs;
msgs.addr = VC32S_SLAVE_ADDRESS; /* slave address */
msgs.flags = RT_I2C_WR; /* write flag */
msgs.buf = buf; /* Send data pointer */
msgs.len = len;
if (rt_i2c_transfer(vc32s_i2cbus, &msgs, 1) == 1)
{
res = RT_EOK;
}
else
{
res = -RT_ERROR;
}
return res;
}
i2c read
rt_err_t vc32s_i2c_read(unsigned char regAddr,
unsigned char len,
unsigned char *data)
{
rt_int8_t res = 0;
rt_uint8_t buf[2];
buf[0] = regAddr; //cmd
struct rt_i2c_msg msgs[2];
msgs[0].addr = VC32S_SLAVE_ADDRESS; /* Slave address */
msgs[0].flags = RT_I2C_WR; /* Read flag */
msgs[0].buf = buf; /* Read data pointer */
msgs[0].len = 1; /* Number of bytes read */
msgs[1].addr = VC32S_SLAVE_ADDRESS; /* Slave address */
msgs[1].flags = RT_I2C_RD; /* Read flag */
msgs[1].buf = data; /* Read data pointer */
msgs[1].len = len; /* Number of bytes read */
//LOG_I("vc32s_i2c_read
");
if (rt_i2c_transfer(vc32s_i2cbus, msgs, 2) == 2)
{
res = RT_EOK;
}
else
{
res = -RT_ERROR;
}
return res;
}
校准tick 配置, vc32s 的时钟需要通过系统时钟进行校准；
static uint32_t vcHr02GetRtcCountFromMCU(void)
{
return HAL_GTIMER_READ(); //get tick
}
static void vcHr02Init(vcHr02_t *pVcHr02)
{
mcuOscData = HAL_LPTIM_GetFreq(); //lptime freq
}
在目录“siflisolution\solution\components\sensor\sensor_algo\hr”添加对应的器件目录“vc32s”，在“vc32s"目录下创建vc32s_hr_service.c/vc32s_hr_service.h文件，用于实现vc32s的注册为rtos设备；
vc32s_hr_service.c/vc32s_hr_service.h 可以参考范例创建rtos设备；
static int rt_hw_vc32s_register(const char *name, struct rt_sensor_config *cfg)
{
/* magnetometer/compass sensor register */
{
vc32s_sensor = rt_calloc(1, sizeof(struct rt_sensor_device));
if (vc32s_sensor == RT_NULL)
goto __exit;
vc32s_sensor->info.type = RT_SENSOR_CLASS_HR;
vc32s_sensor->info.vendor = RT_SENSOR_VENDOR_UNKNOWN;
vc32s_sensor->info.model = name;
vc32s_sensor->info.unit = RT_SENSOR_UNIT_BPM;
vc32s_sensor->info.intf_type = RT_SENSOR_INTF_I2C;
vc32s_sensor->info.range_max = 220;
vc32s_sensor->info.range_min = 30;
vc32s_sensor->info.period_min = VC32S_PERIOD_TIMER;
vc32s_sensor->info.fifo_max = VC32S_BUFF_SIZE;
vc32s_sensor->data_buf = RT_NULL;
vc32s_sensor->data_len = 0; //must be 0, because don't use data buf
rt_memcpy(&vc32s_sensor->config, cfg, sizeof(struct rt_sensor_config));
vc32s_sensor->ops = &sensor_ops;
rt_err_t result = rt_hw_sensor_register(vc32s_sensor, name, RT_DEVICE_FLAG_RDWR, RT_NULL);
if (result != RT_EOK)
{
VC32S_LOG_I("HR [%s] register err code: %d", name, result);
goto __exit;
}
}
VC32S_LOG_I("HR [%s] init success!
", name);
return RT_EOK;
__exit:
if (vc32s_sensor != RT_NULL)
{
rt_free(vc32s_sensor);
vc32s_sensor = RT_NULL;
}
return -RT_ERROR;
}
int vc32s_register(void)
{
//all pin will be configed in drv.
struct rt_sensor_config cfg = {0};
cfg.irq_pin.pin = RT_PIN_NONE; //disable pin operation of sensor_close
int ret = rt_hw_vc32s_register("vc32s", &cfg);
rt_err_t err = rt_mutex_init(&vc32s_service_mutex, "vc32s_service_mutex", RT_IPC_FLAG_FIFO);
return ret;
}
INIT_COMPONENT_EXPORT(vc32s_register);
注册设备名长度不建议超过系统要求。可以通过宏RT_NAME_MAX来查看当前系统支持的最长名字；
注册为RTOS设备，需要完善RTOS设备的接口，必须要实现的内容如下:
static struct rt_sensor_ops sensor_ops =
{
vc32s_fetch_data,
vc32s_control
};
vc32s_fetch_data 用于服务层从驱动获取数据；

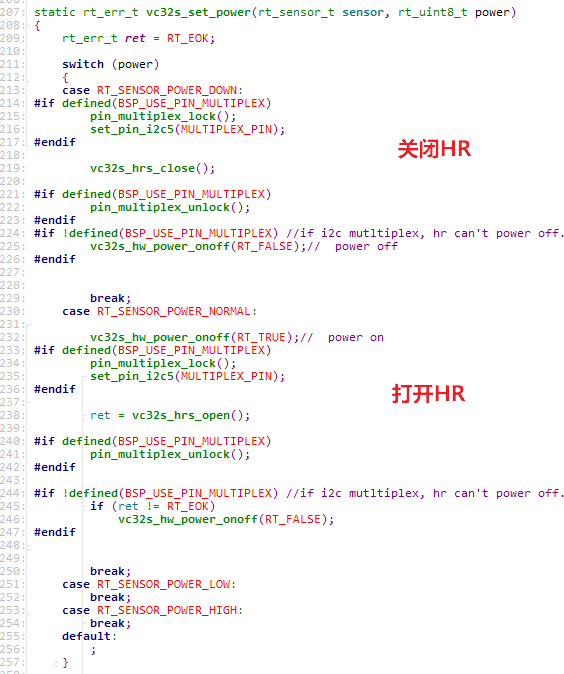

vc32s_control 用于驱动各种控制功能，必须要实现的部分如下：
服务层调度文件hr_algo.c文件，修改使用的心率器件为“vc32s”，这个名字和注册的设备名要对应；
至此，心率器件的驱动能够正常运行了。
添加加速度计驱动
以下以stk8321 加速度计为例，实现快速添加加速度计驱动如下：
在目录"\sdk\customer\peripherals"，创建对应的目录“stk8321”；
stk8321相关驱动文件复制到建好的“stk8321”目录下；

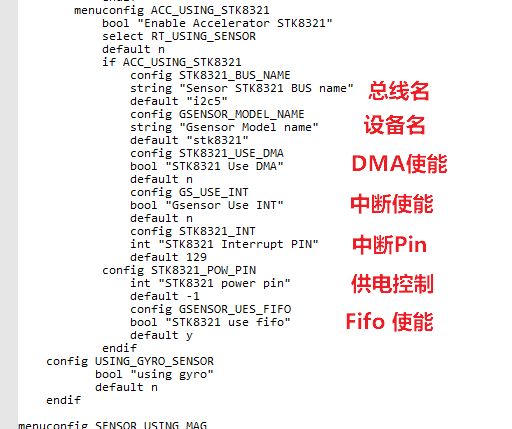

修改"\sdk\customer\peripherals\kconfig"文件，创建必要的宏来实现驱动的控制，参考如下：

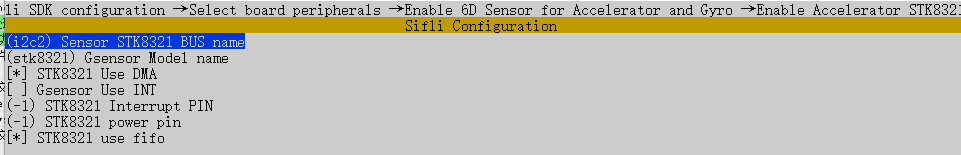

实际效果如下：
对Kconfig文件编写比较陌生的朋友，可以参考链接： Kconfig .

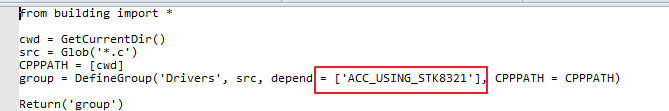

目录”stk8321"增加SConscript文件，以便目录”stk8321"下的文件加入编译：
对SConscript文件编写比较陌生的朋友，可以参考链接： Scons .
加速度计驱动需要适配内容包括：通讯总线，延时，中断及中断处理线程等。下面先适配通讯总线；
总线初始化
static int stk8321_i2c_init(void)
{
/* get i2c bus device */
gs_content.bus_handle = (struct rt_i2c_bus_device *)rt_device_find(GS_BUS_NAME);
if (RT_Device_Class_I2CBUS != gs_content.bus_handle->parent.type)
{
gs_content.bus_handle = NULL;
}
if (gs_content.bus_handle)
{
rt_device_open((rt_device_t)gs_content.bus_handle, RT_DEVICE_FLAG_RDWR);
}
else
{
rt_kprintf("gs bus not find !
");
return -RT_ERROR;
}
{
struct rt_i2c_configuration configuration =
{
.mode = 0,
.addr = 0,
.timeout = 200,
.max_hz = 400000,
};
rt_i2c_configure(gs_content.bus_handle, &configuration);
}
rt_kprintf("gs i2c bus init ok !
");
return 0;
}
总线读
static int32_t gs_i2c_read(GS_CONT_T *ctx, uint8_t reg, uint8_t *data, uint16_t len)
{
rt_size_t res = 0;
GS_CONT_T *handle = ctx;
if (handle && handle->bus_handle && data)
{
struct rt_i2c_msg msgs[2];
msgs[0].addr = GS_I2C_ADDR; /* slave address */
msgs[0].flags = RT_I2C_WR; /* write flag */
msgs[0].buf = ® /* Send data pointer */
msgs[0].len = 1;
msgs[1].addr = GS_I2C_ADDR; /* slave address */
msgs[1].flags = RT_I2C_RD; /* write flag */
msgs[1].buf = data; /* Send data pointer */
msgs[1].len = len;
if (rt_i2c_transfer(handle->bus_handle, msgs, 2) == 2)
{
res = RT_EOK;
}
else
{
res = -RT_ERROR;
}
}
return res;
}
总线写
static int32_t stk8321_i2c_write(GS_CONT_T *ctx, uint8_t reg, uint8_t *data, uint16_t len)
{
rt_int8_t res = 0;
uint8_t value[2];
GS_CONT_T *handle = ctx;
if (handle && handle->bus_handle && data)
{
struct rt_i2c_msg msgs;
value[0] = reg;
value[1] = *data;
msgs.addr = GS_I2C_ADDR; /* slave address */
msgs.flags = RT_I2C_WR; /* write flag */
msgs.buf = &value[0]; /* Send data pointer */
msgs.len = sizeof(value);
if (rt_i2c_transfer(handle->bus_handle, &msgs, 1) == 1)
{
res = RT_EOK;
}
else
{
struct rt_i2c_configuration configuration =
{
.mode = 0,
.addr = 0,
.timeout = 5000,
.max_hz = 400000,
};
rt_i2c_configure(gs_content.bus_handle, &configuration);
res = -RT_ERROR;
}
}
return res;
}
延时
void delay_ms(uint16_t ms)
{
rt_thread_mdelay(ms);
}
中断 线程
static void stk8321_int_handle(void *args)
{
rt_kprintf("stk8321_int_handle
");
rt_pin_detach_irq(GS_INT);
rt_sem_release(&gs_int_sem);
}
static int stk8321_gpio_int_enable(void)
{
struct rt_device_pin_mode m;
rt_pin_mode(GS_INT, PIN_MODE_INPUT);
rt_pin_attach_irq(GS_INT, PIN_IRQ_MODE_RISING, stk8321_int_handle, (void *)(rt_uint32_t)GS_INT);
rt_pin_irq_enable(GS_INT, 1);
return 0;
}
static int stk8321_gpio_int_disable(void)
{
rt_pin_irq_enable(GS_INT, 0);
rt_pin_detach_irq(GS_INT);
return 0;
}
static void stk8321_thread_task(void *params)
{
int32_t ret;
uint8_t status = 0;
while (1)
{
rt_sem_take(&gs_int_sem, RT_WAITING_FOREVER);
rt_pin_irq_enable(GS_INT, 0);
//add fetchdata
rt_pin_attach_irq(GS_INT, PIN_IRQ_MODE_RISING, stk8321_int_handle, (void *)(rt_uint32_t)GS_INT);
rt_pin_irq_enable(GS_INT, 1);
}
}
static int stk8321_thread_init(void)
{
rt_sem_init(&gs_int_sem, "gs_sem", 0, RT_IPC_FLAG_FIFO);
gs_thread = rt_thread_create("gs_thread_init", stk8321_thread_task, NULL, GS_THRED_STACK_SIZE, 15, 10); //HR_THRED_STACK_SIZE
RT_ASSERT(gs_thread);
return 0;
}
static void stk8321_thread_deinit(void)
{
if (gs_thread)
{
rt_thread_delete(gs_thread);
gs_thread = NULL;
}
rt_sem_detach(&gs_int_sem);
rt_kprintf("gs_thread_deinit
");
}
在目录“siflisolution\solution\components\sensor\sensor_algo\acc”添加对应的器件目录“stk8321”，在“stk8321"目录下创建stk8321_gsensor_service.c/stk8321_gsensor_service.h文件，用于实现stk8321的注册为rtos设备；
stk8321_gsensor_service.c/stk8321_gsensor_service.h可以参考范例创建rtos设备；
static int rt_hw_stk8321_register(const char *name, struct rt_sensor_config *cfg)
{
int ret;
/* accelerometer sensor register */
{
stk8321_acce = rt_calloc(1, sizeof(struct rt_sensor_device));
if (stk8321_acce == RT_NULL)
return -1;
stk8321_acce->info.type = RT_SENSOR_CLASS_ACCE;
stk8321_acce->info.vendor = RT_SENSOR_VENDOR_STM;
stk8321_acce->info.model = name;
stk8321_acce->info.unit = RT_SENSOR_UNIT_MG;
stk8321_acce->info.intf_type = RT_SENSOR_INTF_I2C;
stk8321_acce->info.range_max = 256;
stk8321_acce->info.range_min = 0;
stk8321_acce->info.period_min = 200;
stk8321_acce->info.fifo_max = 10;
stk8321_acce->data_buf = RT_NULL;
stk8321_acce->data_len = 0;
rt_memcpy(&stk8321_acce->config, cfg, sizeof(struct rt_sensor_config));
stk8321_acce->ops = &sensor_ops;
ret = rt_hw_sensor_register(stk8321_acce, name, RT_DEVICE_FLAG_RDWR, RT_NULL);
if (ret != RT_EOK)
{
rt_kprintf("GS [%s] register err code: %d
", name, ret);
goto __exit;
}
}
rt_kprintf("GS [%s] register success!
", name);
return RT_EOK;
__exit:
if (stk8321_acce)
{
rt_free(stk8321_acce);
stk8321_acce = RT_NULL;
}
return -RT_ERROR;
}
/**
* @brief gsensor register, register name need unique, and longth is less than RT_NAME_MAX
* /
int stk8321_register(void)
{
struct rt_sensor_config cfg = {0};
cfg.intf.dev_name = STK8321_BUS_NAME;
cfg.irq_pin.pin = STK8321_INT; //it must be config
int ret = rt_hw_stk8321_register("stk8321", &cfg);
return ret;
}
INIT_COMPONENT_EXPORT(stk8321_register);
注册设备名长度不建议超过系统要求。可以通过宏RT_NAME_MAX来查看当前系统支持的最长名字；
注册为RTOS设备，需要完善RTOS设备的接口，必须要实现的内容如下:
static struct rt_sensor_ops sensor_ops =
{
stk8321_fetch_data,
stk8321_control
};
stk8321_fetch_data 用于服务层向驱动层获取数据； stk8321_control 用于服务层对驱动层的控制； 必须实现的内容如下：
服务层调度文件gensor_algo.c文件，修改使用的心率器件为“stk8321”，这个名字和注册的设备名要对应；
至此，加速度计的驱动能够正常运行了。
添加驱动总结
快速添加完心率驱动和加速度计驱动之后，启动起来，能够启动心率和加速度计，并且定时采集数据。但这些数据还是最终能够使用的结果，还需要把这些数据输入到算法中，得到的结果才是APP最终需要的数据。
快速添加sensor算法
sensor的框架中把算法也定义为设备，通过设备名找到对应的算法。
添加心率算法
心率算法一般和心率器件本身绑定的，所以心率的算法是通过心率的器件驱动获取的。 添加算法的步骤如下：
新建文件“vc32s_algo_process.c”“vc32s_algo_process.h”用于实现算法； 算法需要实现两个接口：vc32s_algo_process()和vc32s_algo_postprocess()； 这连个接口的指针类型定义在结构体sensor_reg_info_t; 算法接口通过结构体成员hr_algo_ops和hr_algo_post_ops来传递；
typedef struct
{
uint8_t sensor_id;
uint8_t type;
uint8_t work_mode;
sesnor_rd_indicate_t sesnor_rd_indicate;
const char *algo_name;
gs_algo_ops_t gs_algo_ops;
gs_para_ops_t gs_para_ops;
#ifdef SENSOR_USING_HR
rt_uint32_t hr_dev_period;
rt_uint32_t hr_algo_period;
rt_uint8_t hr_fifo_len;
hrs_algo_ops_t hr_algo_ops;
hrs_algo_post_ops_t hr_algo_post_ops;
#endif
} sensor_reg_info_t;
vc32s 初始化的时候，通过get id 的交互来实现服务层从驱动层拿到算法接口；实现如下：
这样服务层，在初始化的发现驱动层有算法接口，就会在调度时执行，算法接口；
添加加速度计算法
加速度计的算法一般为通用算法，例如：cywee；可以把算法注册为单独的设备，实现调用步骤：
注册加速度计算法为设备，注意设备名的长度；
static int rt_hw_cywee_algo_register(const char *name, struct rt_sensor_config *cfg)
{
/* magnetometer/compass sensor register */
cywee_algo = rt_calloc(1, sizeof(struct rt_sensor_device));
RT_ASSERT(cywee_algo)
cywee_algo->info.type = RT_SENSOR_CLASS_ACCE;
cywee_algo->info.vendor = RT_SENSOR_VENDOR_UNKNOWN;
cywee_algo->info.model = "cywee_algo";
cywee_algo->info.unit = RT_SENSOR_UNIT_NONE;
cywee_algo->info.intf_type = 0;
cywee_algo->info.range_max = 220;
cywee_algo->info.range_min = 1;
cywee_algo->info.period_min = 1;
cywee_algo->info.fifo_max = 1;
cywee_algo->data_buf = RT_NULL;
cywee_algo->data_len = 0; //must be 0, because don't use data buf
rt_memcpy(&cywee_algo->config, cfg, sizeof(struct rt_sensor_config));
cywee_algo->ops = &sensor_ops;
rt_err_t result = rt_hw_sensor_register(cywee_algo, name, RT_DEVICE_FLAG_RDWR, RT_NULL);
if (result != RT_EOK)
{
rt_kprintf("device register err code: %d", result);
goto __exit;
}
rt_kprintf("GS algo[%s] init success!
", name);
return RT_EOK;
__exit:
if (cywee_algo)
{
rt_free(cywee_algo);
cywee_algo = RT_NULL;
}
return -RT_ERROR;
}
/**
* @brief gsensor algo register, register name need unique, and longth is less than RT_NAME_MAX
*/
static int cyewee_algo_register(void)
{
//register cywee algo to gsensor algo.
char name[RT_NAME_MAX] = "a_cywee";
//all pin will be configed in drv.
struct rt_sensor_config cfg = {0};
cfg.irq_pin.pin = RT_PIN_NONE; //disable pin operation of sensor_close
rt_hw_cywee_algo_register(name, &cfg);
return 0;
}
INIT_COMPONENT_EXPORT(cyewee_algo_register);
在服务层更改算法名称，位于文件gsensor_algo.c，这样加速度计根据算法名称打开设备，获取算法接口；
#define G_SENSOR_NAME "stk8321"
#define G_ALGO_NAME "a_cywee"
