adc问题整理

思澈adc读取寄存器简单介绍

1）思澈默认adc采样驱动是连续读22次，52x/56x/55x芯片有点区别，每次采样间隔时间要求不一样。

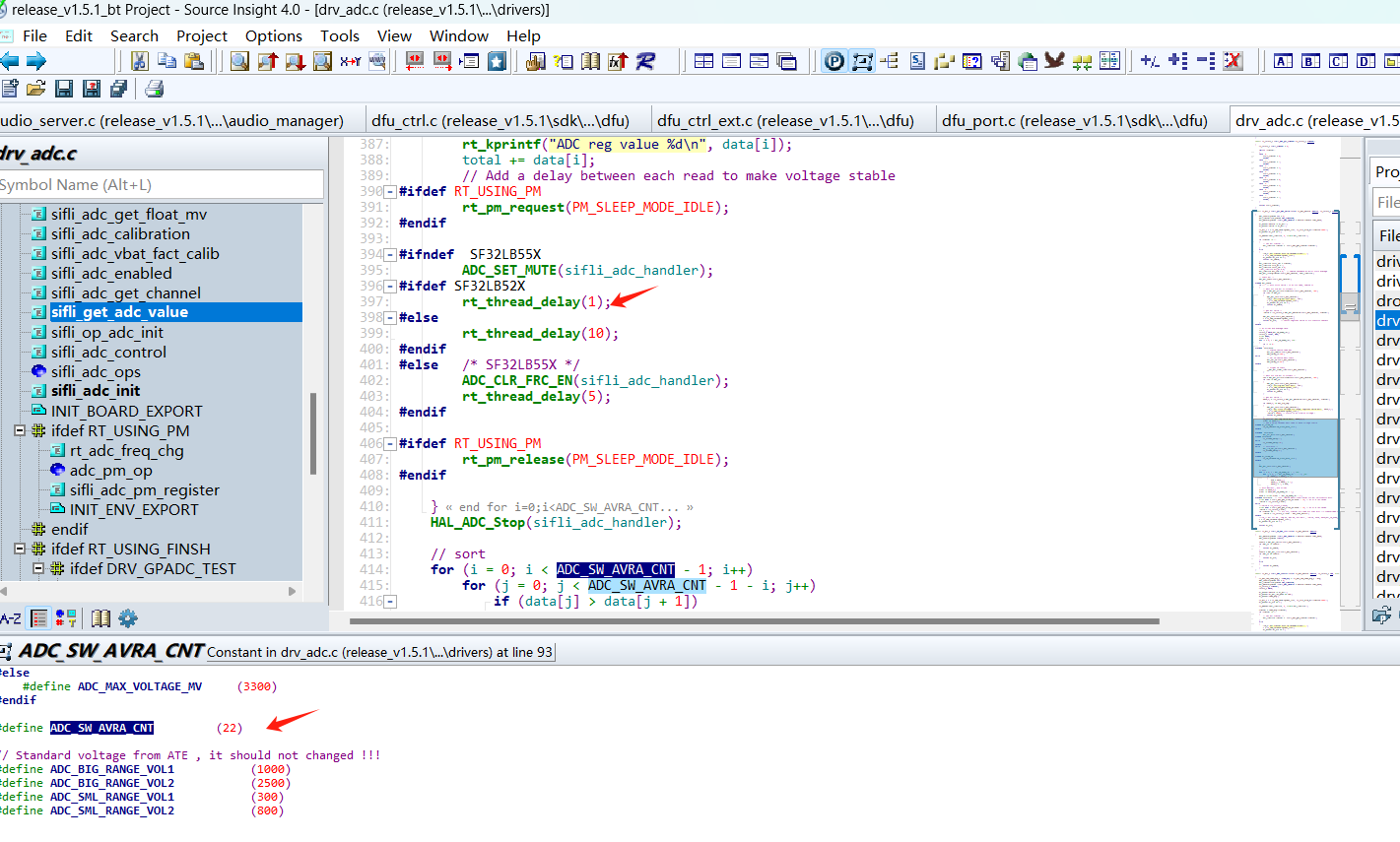

2）下图默认的间隔配置是适配的推荐分压电阻，分压电阻如果有变化，需要在用示波器实际测试。

3）看延时配置多久，才能满足充电时间。下图52x的配置是用的内部vbat采样通道channel 7.其他通道采样需要另外计算。

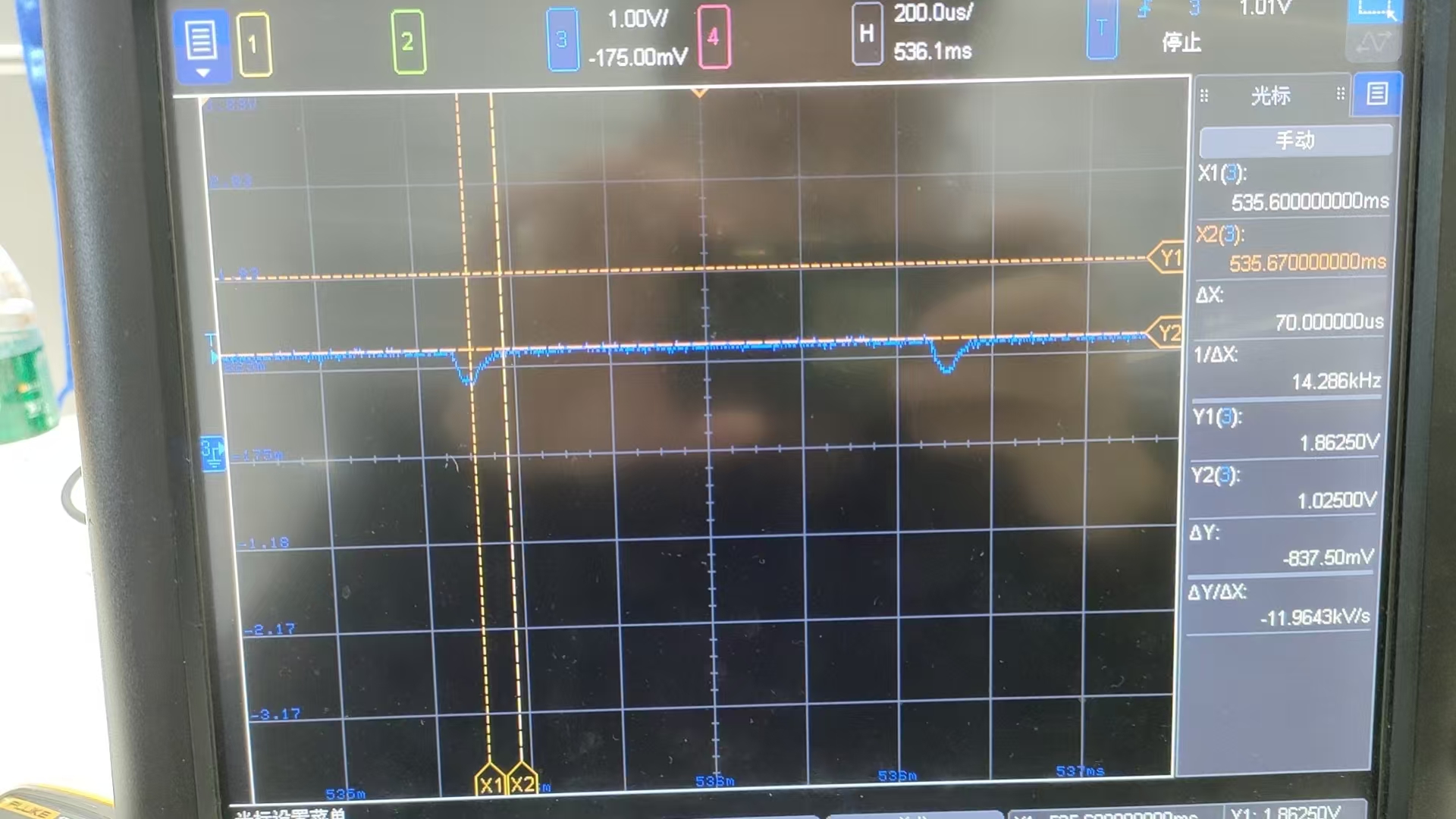

4）思澈平台adc分压后必须要有并一个电容，没有这个电容补偿adc采样时的电流。会出现下图示波器抓到的波形。分压电阻越大，拉的电流越大，电压拉低越多。（客户端最常见的就是没用我们推荐的分压阻值后面软件又没做调整。还有客户省了100nF的电容物料导致没有电容补偿）

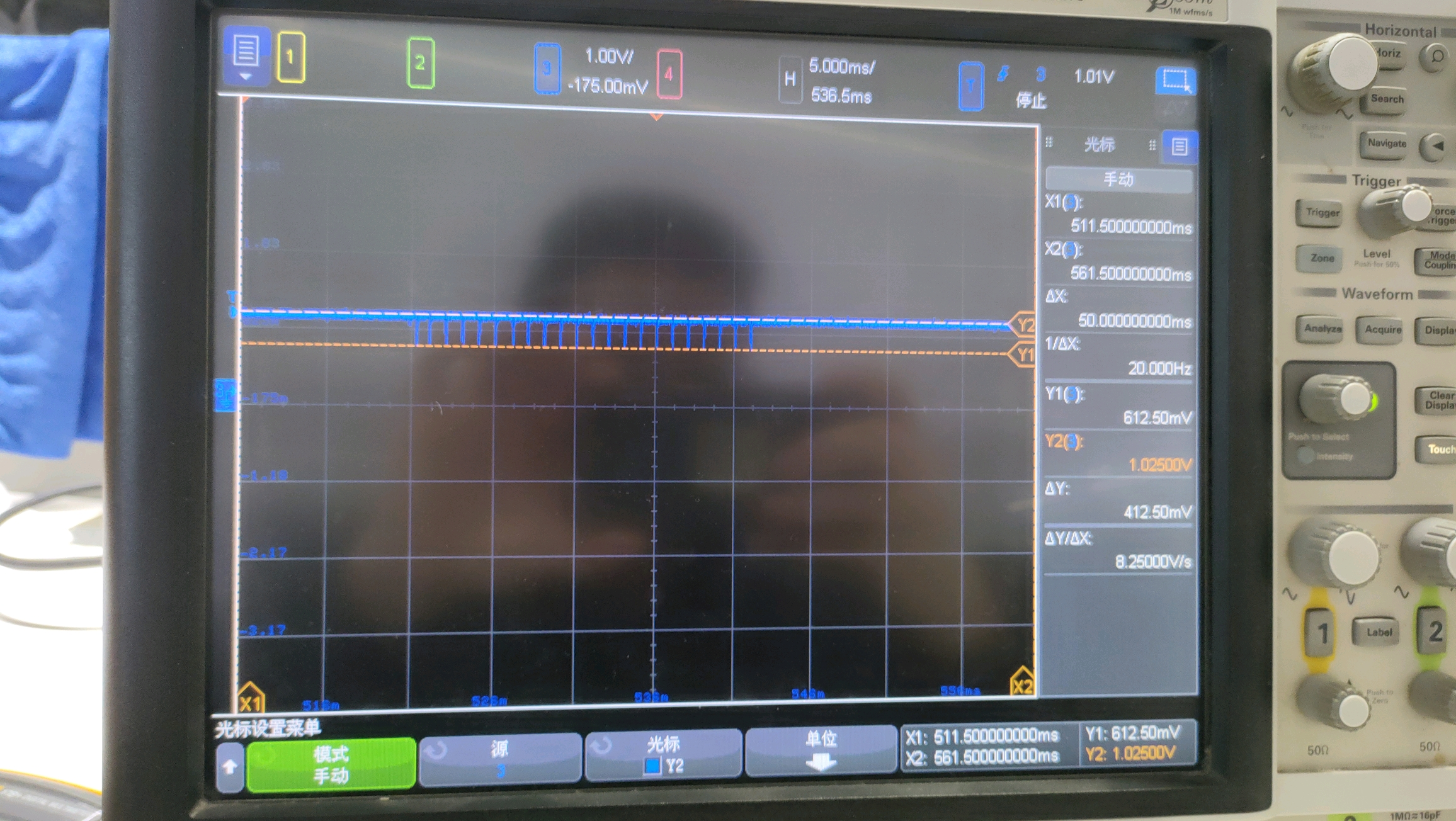

上图示波器就是分压电阻大了2M/1M分压，没有按推荐设计的加100nf电容。导致采样时，没有电容补偿。adc采样出现误差
