gpio问题整理

为什么配置了pin脚不生效

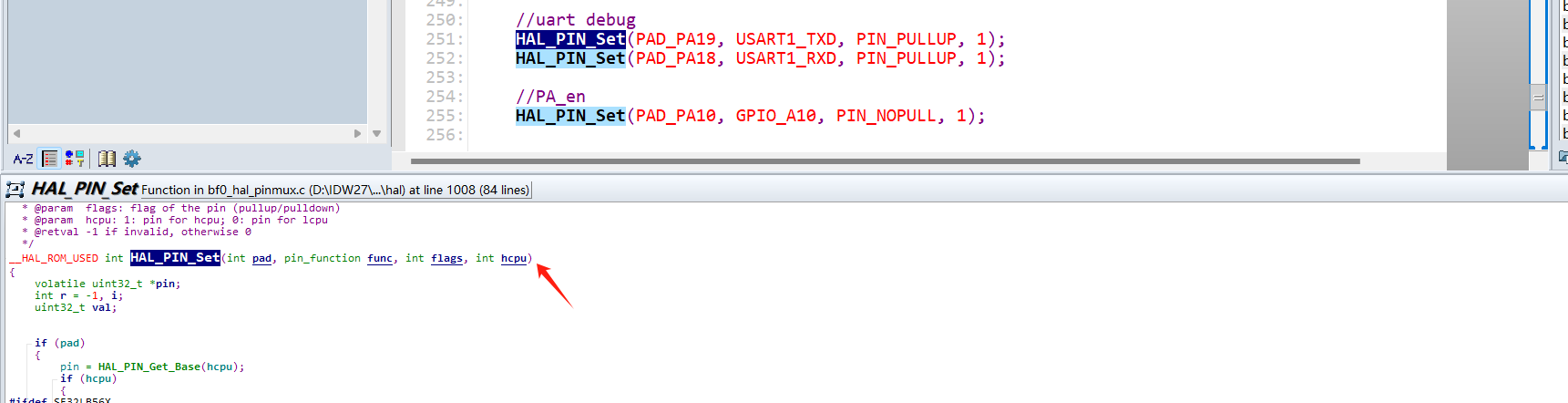

../../_images/hal_gpio_config.png

1） “pad” ：注意PA,PB不要搞错，PA是HCPU，PB是LCPU。经常有同学搞错。PB能在HCPU直接调用。PA不能直接在LCPU调用。

2）“func”：注意对照pinmux，config表看下是否支持，注意是否配置错了。

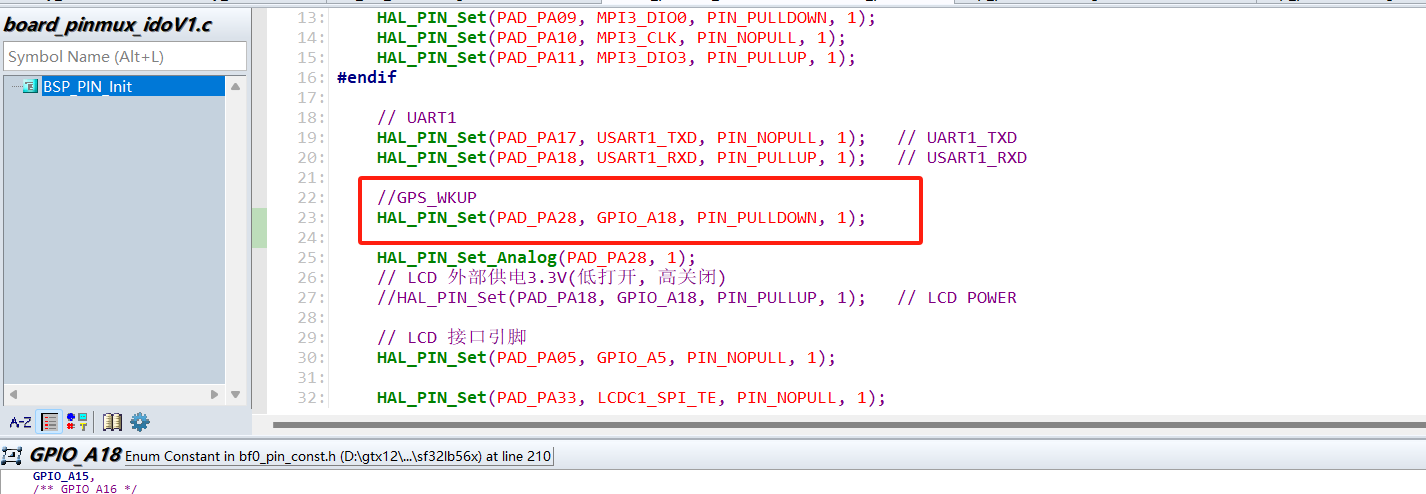

例：PA28,对应的是GPIO_A28，不要复制，粘贴忘记改了。

../../_images/hal_gpio_config_err.png

3）“flags”：内部上下拉状态。有外部上下拉的，不需要再配置内部上下拉了。这里对于通讯接口（I2C/SPI）统一推荐使用外部上拉，芯片内部上拉不可调节。大概在18K左右，速率高的时候会出现数据异常

4）“hcpu” ：这里是区分大小核的，PA脚是大核的PIN脚，这里是1. PB脚是小核的PIN脚，要用0.经常有同学复制，粘贴忘记改了。
