图片资源

Solution 采用一套代码适配 SiFli 全系列芯片，并兼容多种选型方案。为确保跨芯片、跨方案的一致性，图片资源的存放与管理遵循统一规范。Butterfli 工具会根据 menuconfig 的配置（对应不同方案）自动适配编译逻辑，满足各类场景下的资源生成需求。

图片资源的位置

图片仅支持png、gif、h264的视频

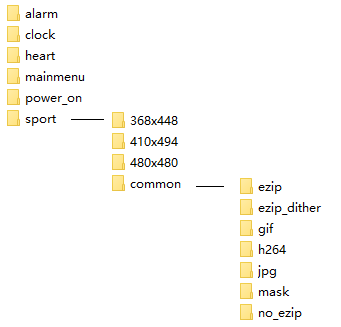

内置图片资源统一放在solution\examples\xxx\resource\images目录下面。为便于管理，同时针对NAND/eMMC文件系统方案打开文件太慢，建议每个应用单独一个文件夹。在文件夹下面，则由分辨率子目录以及common来组成。

分辨率目录	说明
common	所有分辨率共用的图片资源
410x494	某工程使用分辨率，存放该分辨率下专门的图片。一个产品类型可以支持很多产品，需要换行的地方因此，可以根据客户的需求存放多个分辨率。Butterfli会根据工程支持的分辨率，自动搜索目录下面对应分辨率 + common下的图片进行编译

图片存放目录	说明
ezip_dither	支持565时，存放需要非旋转但有渐进色的图片
ezip	存放非旋转的图片
no_ezip	存放需要旋转的图片
gif	存放gif图片
h264	存放h264的视频
mask	存放作为mask的图片。ezip会抽取该图片所有像素的alpha
jpg	存放jpg图片，支持Baseline类型

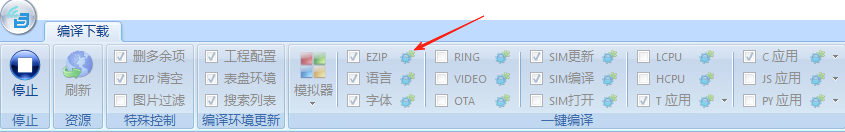

png的图片会使用ezip压缩工具进行转换，实现图片资源到方案所需格式的转换。图片的压缩率视图片的复杂度决定，压缩后的图片可以达到1/2~1/20之间，其中，png的转换原则是：

带alpha的图片默认转换为带alpha的图片；不带alpha的图片默认转换为不带alpha的图片
如果方案仅支持565，则ezip在转换888到565的时候，考虑到渐进色，需要使用dither避免图片出现分层和失真。因此，对于有渐进色的图片，需要专门放在dither目录。ezip默认会直接转换（不做dither），以降低转换后的size

外置表盘/应用

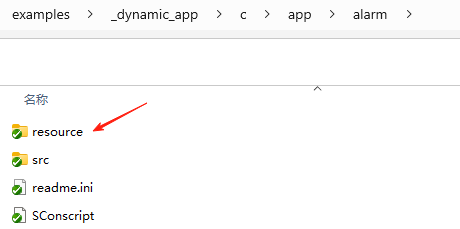

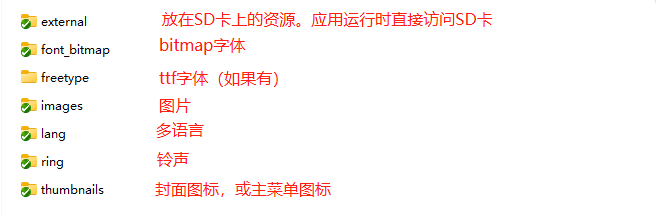

外置表盘/应用需要单独编译和推送，因此其资源是直接放在应用的目录下。遵循存放规则同上

图片访问

NAND/eMMC方案，可以使用文件系统的方式也可以使用builtin_res的方式。
- 使用文件系统的方式时，图片资源是放在文件系统中的，因此访问图片的时候，需要传路径+文件名
- 使用builtin_res的方式时，图片资源是以C数组的形式参与编译的，因此访问图片资源时，实际上传的是地址
NOR方案时，图片资源是以C数组的形式参与编译的，因此访问图片资源时，实际上传的是地址。
外置表盘/应用是以文件方式是存储资源的，因此访问图片的时候，传的是路径+文件名
所有的图片访问，将使用app_moudle.h中定义的宏。编译时，会根据menuconfig配置的SOLUTION_RES_USING_NAND、SOLUTION_RES_BUILT_IN来决定获取图片的方式
- 没有定义SOLUTION_RES_USING_NAND时，则为nor方案
- 定义SOLUTION_RES_USING_NAND，但没有定义SOLUTION_RES_BUILT_IN时，则使用的是文件系统
- 定义SOLUTION_RES_USING_NAND，且定义SOLUTION_RES_BUILT_IN时，则使用的是builtin_res的方案

使用APP_GET_IMG获取png图片：

lv_obj_t *bg_clock = lv_img_create(bg_cont, NULL);
lv_img_set_src(bg_clock, APP_GET_IMG(img_analog_bg_clock));

使用APP_GET_GIF获取gif图片:

lvsf_gif_anim_t *charge_gif = lvsf_gif_anim_init(parent,
                                                 APP_GET_GIF(gif_charge_flash),
                                                 APP_GET_IMG(img_charge_flash),
                                                 0,
                                                 0,
                                                 LV_DISP_DEF_REFR_PERIOD * 3,
                                                 100);

使用APP_GET_IMG_FROM_PTR获取png图片，针对结构数组的场景:

static ezipa_src_t ezipa_src[] =
{
    {APP_GET_IMG(spark1_thum),   APP_GET_IMG(spark1) },
    {APP_GET_IMG(spark2_thum),   APP_GET_IMG(spark2) },
};

lv_obj_t *apng_img = lv_ezipa_create(parent, NULL);
lv_ezipa_set_src(apng_img, APP_GET_IMG_FROM_PTR(ezipa_src[ezipa_idx].ezipa));

使用APP_GET_GIF_FROM_PTR获取gif图片，针对结构数组的场景。

static gif_src_t gif_src[] =
{
    {APP_GET_IMG(spark1_thum),   APP_GET_GIF(gif_spark1) },
    {APP_GET_IMG(spark2_thum),   APP_GET_GIF(gif_spark2) },
};

lvsf_gif_anim_t *charge_gif = lvsf_gif_anim_init(parent,
                                                 APP_GET_GIF(gif_src[gif_idx].gif)),
                                                 APP_GET_IMG(img_charge_flash),
                                                 0,
                                                 0,
                                                 LV_DISP_DEF_REFR_PERIOD * 3,
                                                 100);

使用APP_GET_H264获取h264视频。

p_clk_video->video_player.fd = open(APP_GET_H264(VIDEO_SRC), O_RDONLY | O_BINARY);

文件系统中，图片存放的路径

参见“FLASH分配”中excel表格中定义的图片路径
外置应用的具体路径参见“app_module.h”

NAND/eMMC方案分目录访问图片

NAND/eMMC方案使用文件系统，为加速open图片的时间，方案提供了分目录存放在文件系统的方案。为此，需要遵守以下规则：

每个访问图片的C文件需要指明其图片访问哪一个子目录 \

例：app_mainmenu.c是一个主菜单的应用，该程序访问的图片在“mainmenu”的子目录下面，因此需要做如下的定义

#include "global.h"
#include "app_mainmenu.h"
#define _MODULE_NAME_ "mainmenu"
#include "app_module.h"

支持序列帧打包

文件系统中，每张图片都会生成一个bin，在一个page的UI上的元素特别多的情况下，会生成特别多的文件，造成存储空间较大且浪费，而且访问较慢的情况出现。为此，Solution提供了序列帧打包的机制。

需要打包的序列帧，需要每张图片图片名遵循：图片名_序列号组成

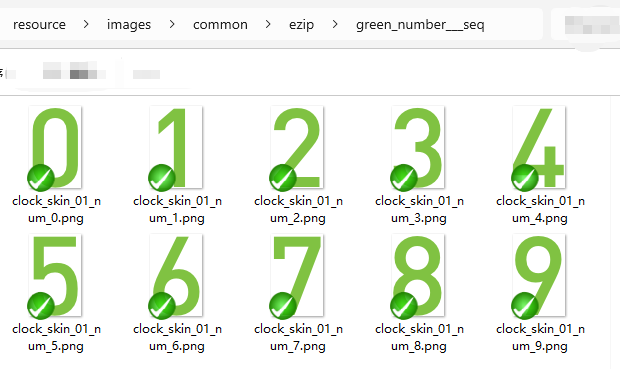

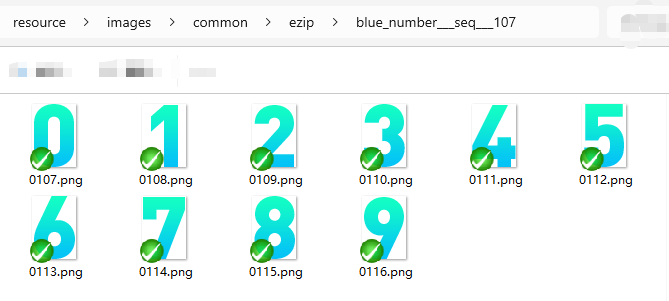

添加子目录，子目录的名字规则为：图片名___seq，图片名___seq___xxx。注意，三个下划线。其中，图片名___seq默认是从序号0开始(也可以写作___seq___)；___seq___xxx默认是从序号xxx开始
访问图片通过lv_img_set_src_seq(lv_obj_t * obj, const void * src, uint16_t no)进行设置。

Solution使用butterfli一键编译以后，图片生成之后存放的位置

butterfli调用ezip遍历resource/images目录，对common目录以及对应分辨率目录的图片资源（png）进行转换

图片存放目录	说明
ezip_dither	转换为ezip bin/c file，当分辨率为565时，做dither
ezip	转换为ezip bin/c file，当分辨率为565时，不做dither
no_ezip	转换为pixel bin/c file，当分辨率为565时，做dither
gif	转换为agif bin/c file
h264	转换h264或c file
mask	ezip会抽取该图片所有像素的alpha，转换为pixel bin/c file
jpg	转换jpg或c file

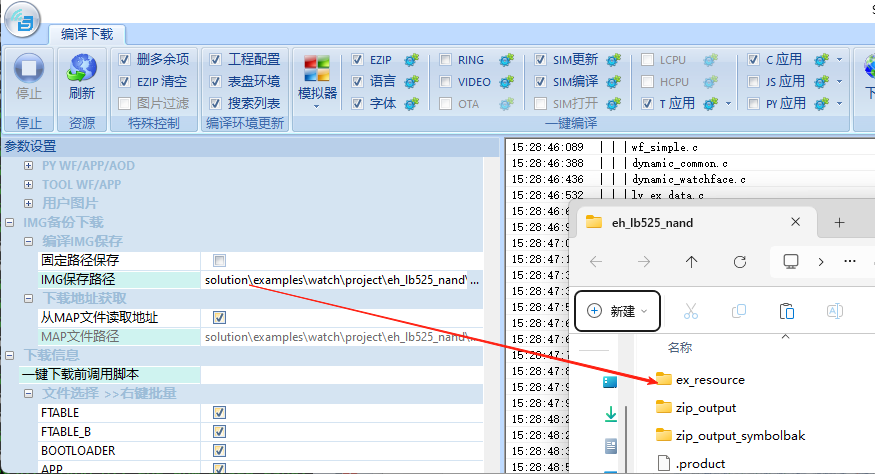

图片以文件访问时，butterfli会调用ezip生成的bin文件，bin文件的位置如下:
说明：其中，bin是以文件的方式打包在文件系统中。存放在文件系统中的位置由flash_map.xls定义

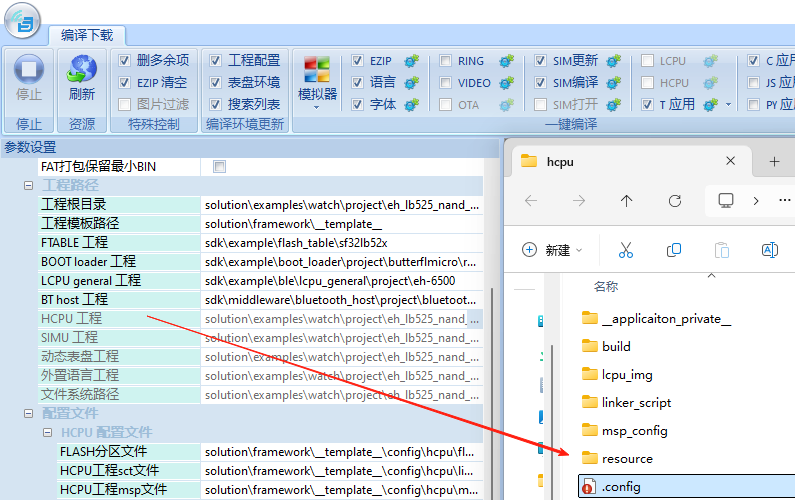

图片以NOR方案或builtin_res访问时，butterfli会调用ezip生成的c文件，c文件的位置如下:
