思澈方案外发NAND烧录

1.nand flash BBM(坏块管理策略)

(1)坏块跳过策略:遇到坏块跳过，存放进好块里。

(2)坏块替换策略:替换之后，FTL会将坏块地址重新映射到好块地址，

基于NAND Flash来讲，用SA区中的好块替换坏块。SpareArea(SA区)一般用来标记坏块，和保存对main区数据的ECC校验码。是基于NAND Flash的概念。

思澈方案保留给BBM(坏块管理)的大小为flash总大小的1/32，

例：

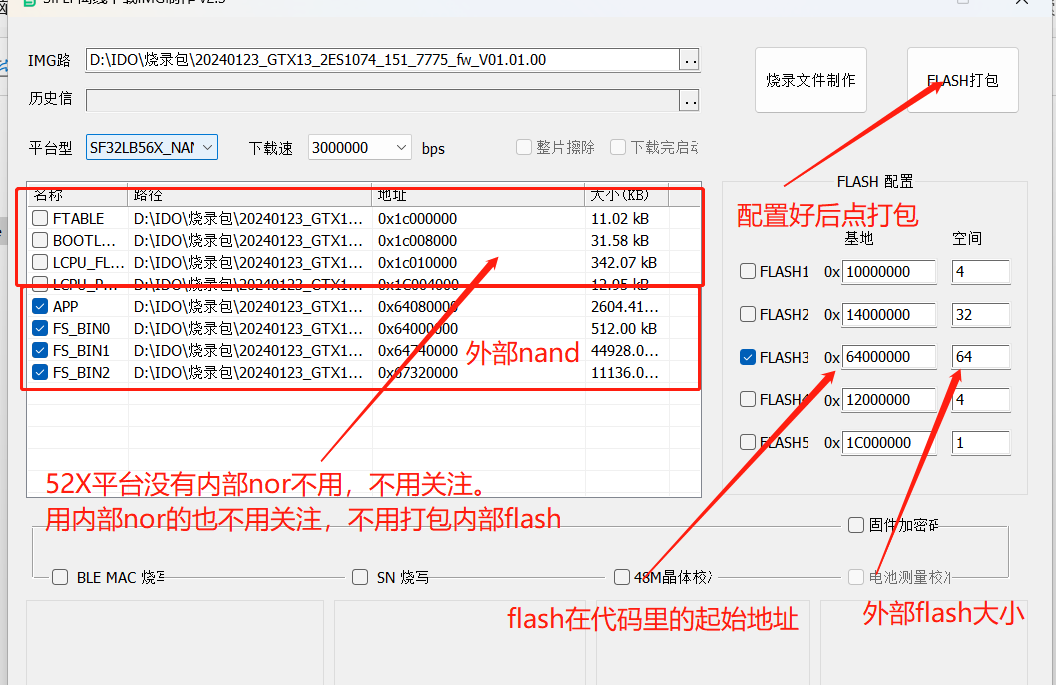

512Mb flash 烧录包大小为490Mb，最后16Mb是没有固件的。需要烧录厂按照思澈的坏块管理策略写入相应坏块地址跟映射地址。

512Mb ：0x400 0000

固件烧录地址：从0x0开始到0x3E0 0000

BBM(坏块管理地址)：0x3E0 0000到0x400 0000结束

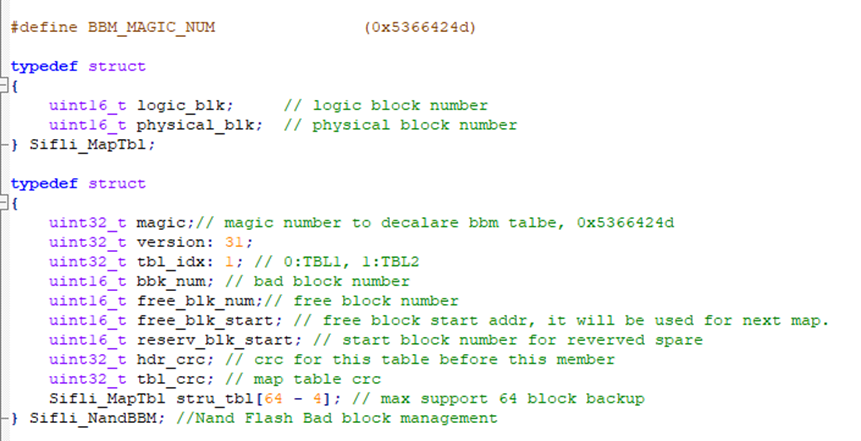

（映射表的数据结构）

2.BBM(坏块管理)规则

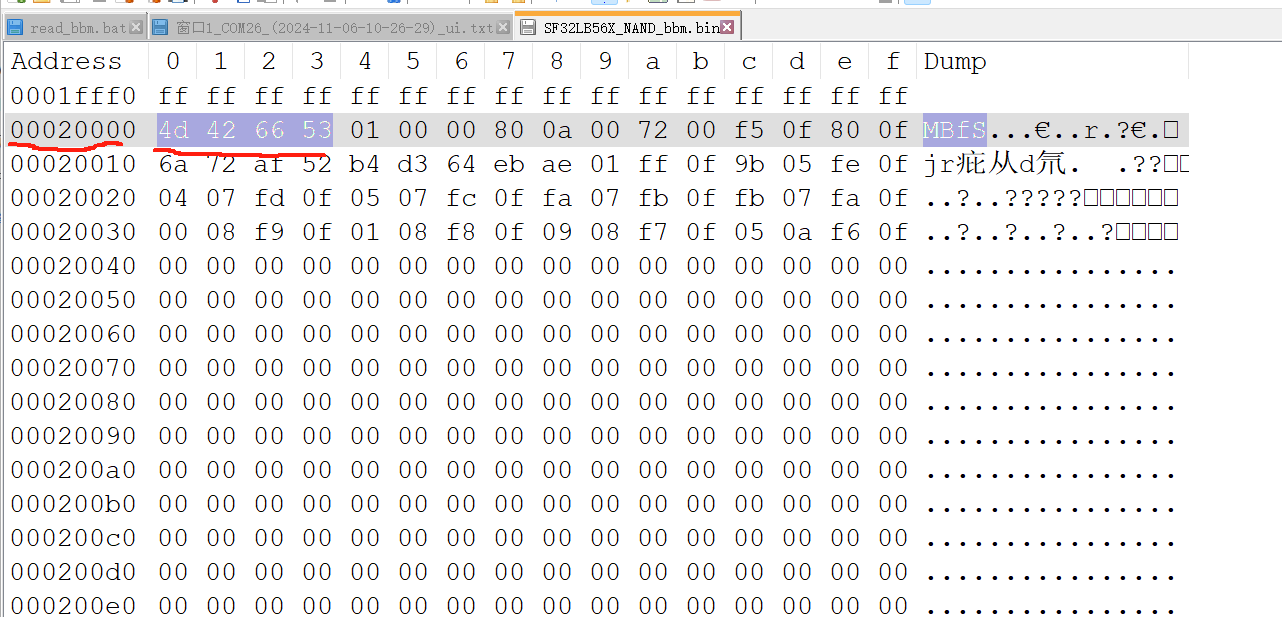

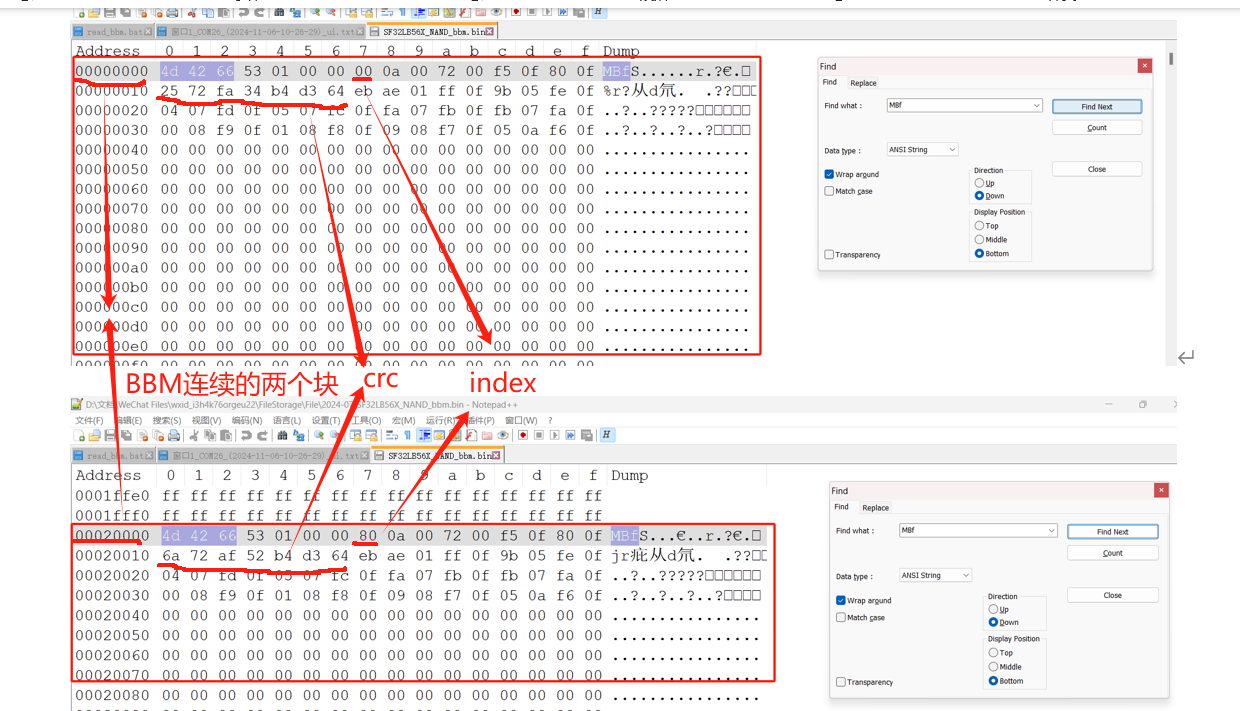

2.1.从0x3e0 0000开始连续两个块，除了index和CRC值其他的内容都应该相同

保留区从前往后数，在遇到的第一个good block创建映射表格，第二个good block创建备份映射表格

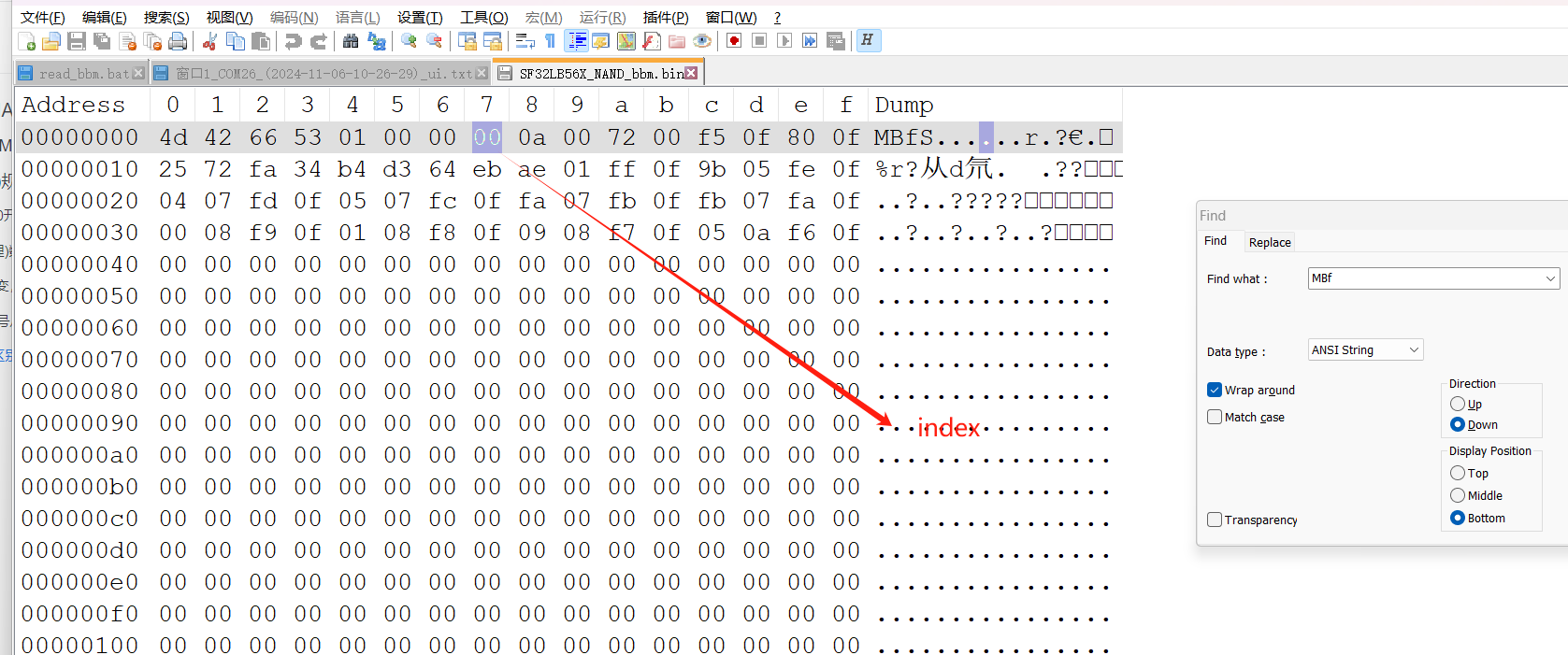

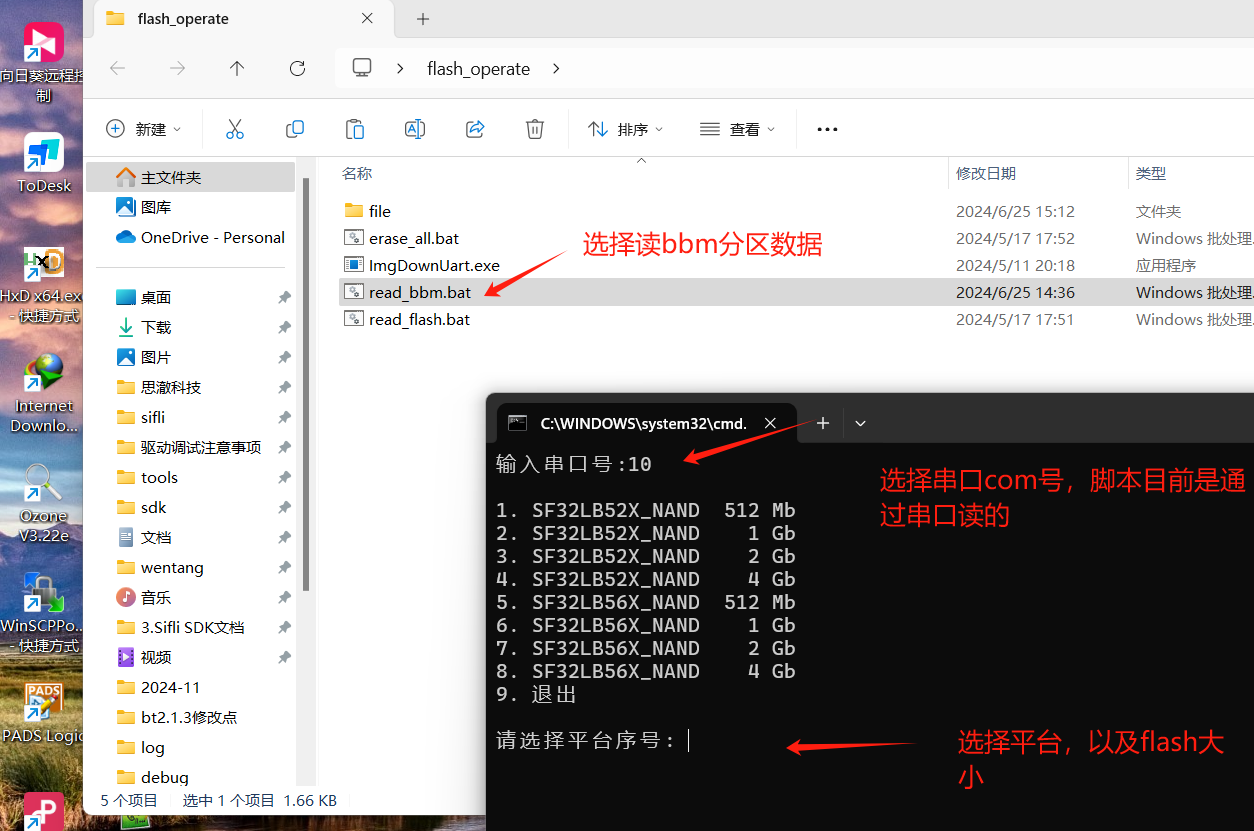

如图数据是从BBM(坏块管理区域)读取的数据

2.2.BBM(坏块管理)数据

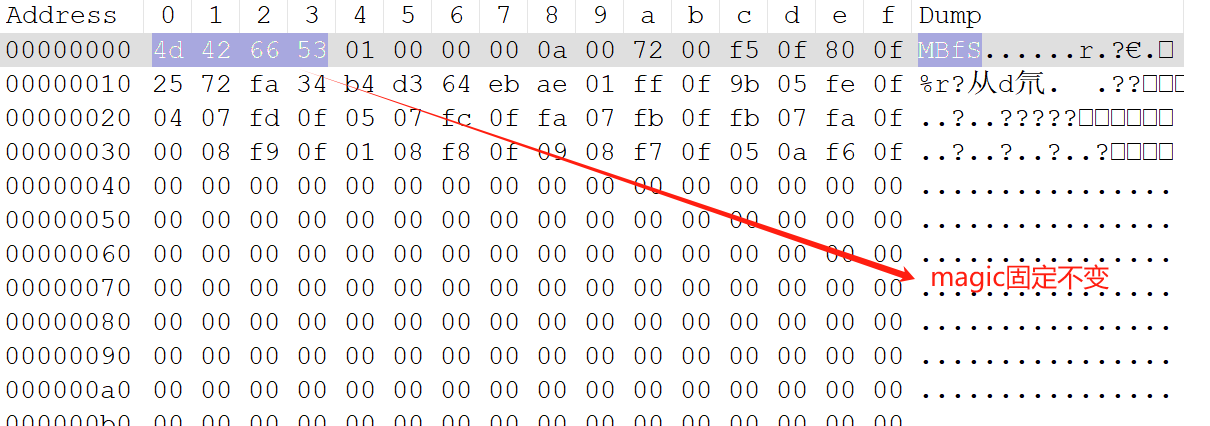

1.magic固定不变，前后两个块都是一样的。

Magic: 坏块管理表的magic number, 固定为0x5366424D

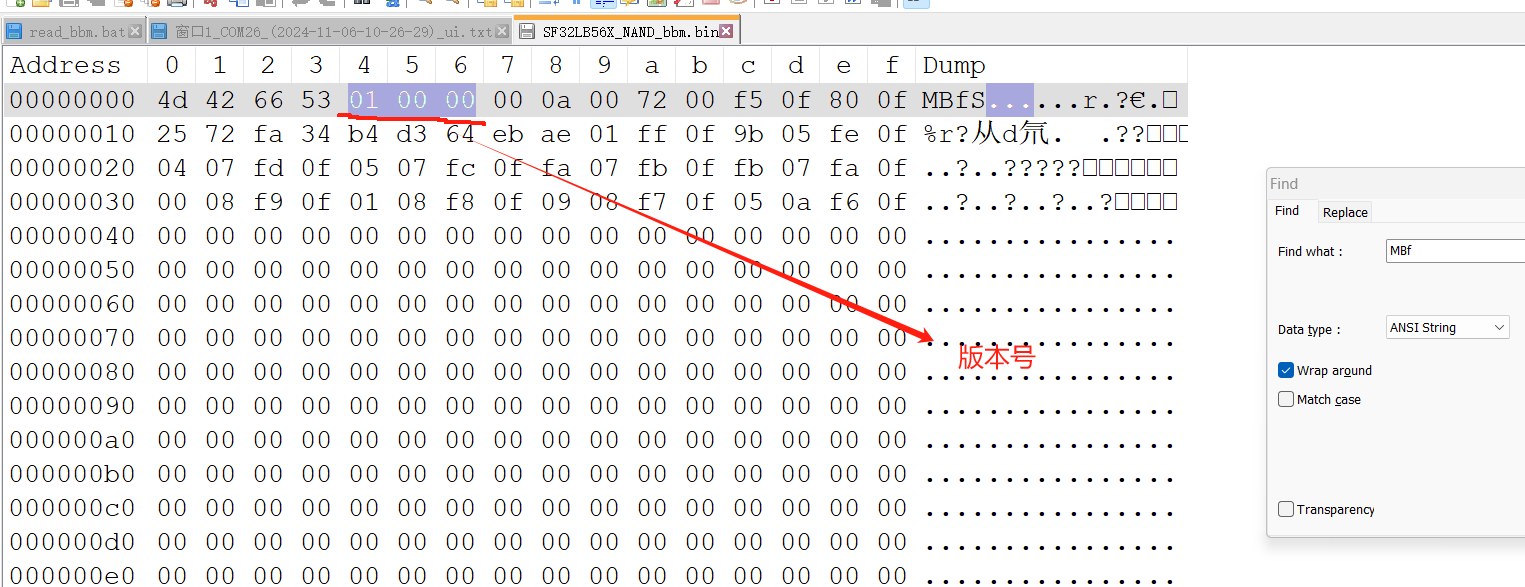

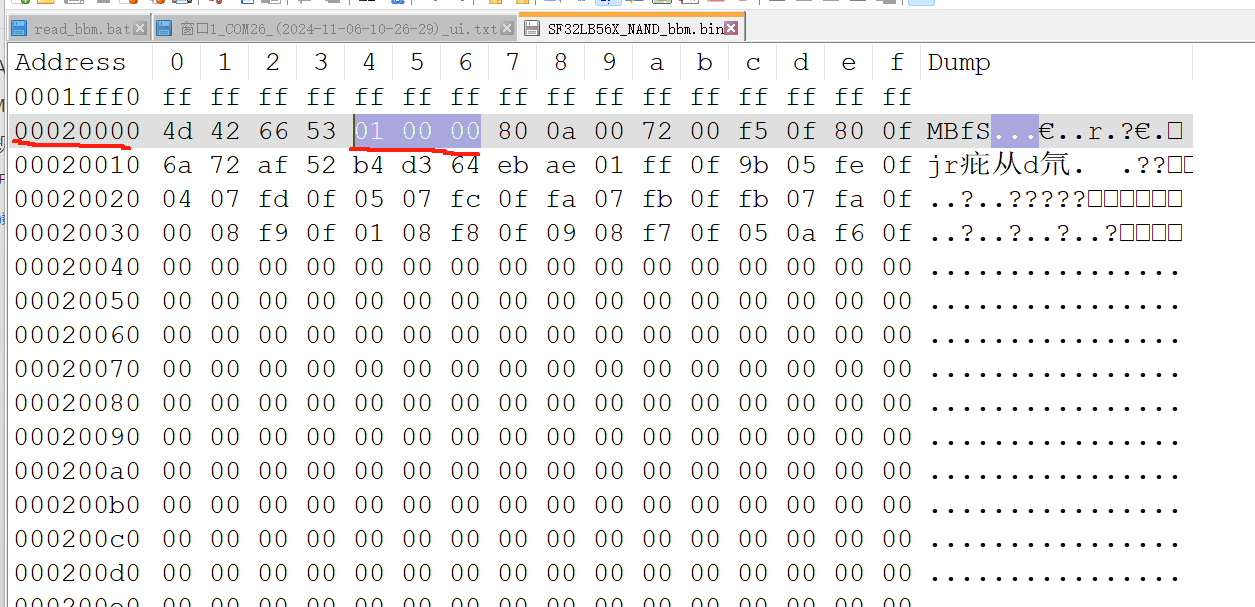

2.version 版本号从1开始，前后两个块都是一样的，烧录厂烧录默认写1就行

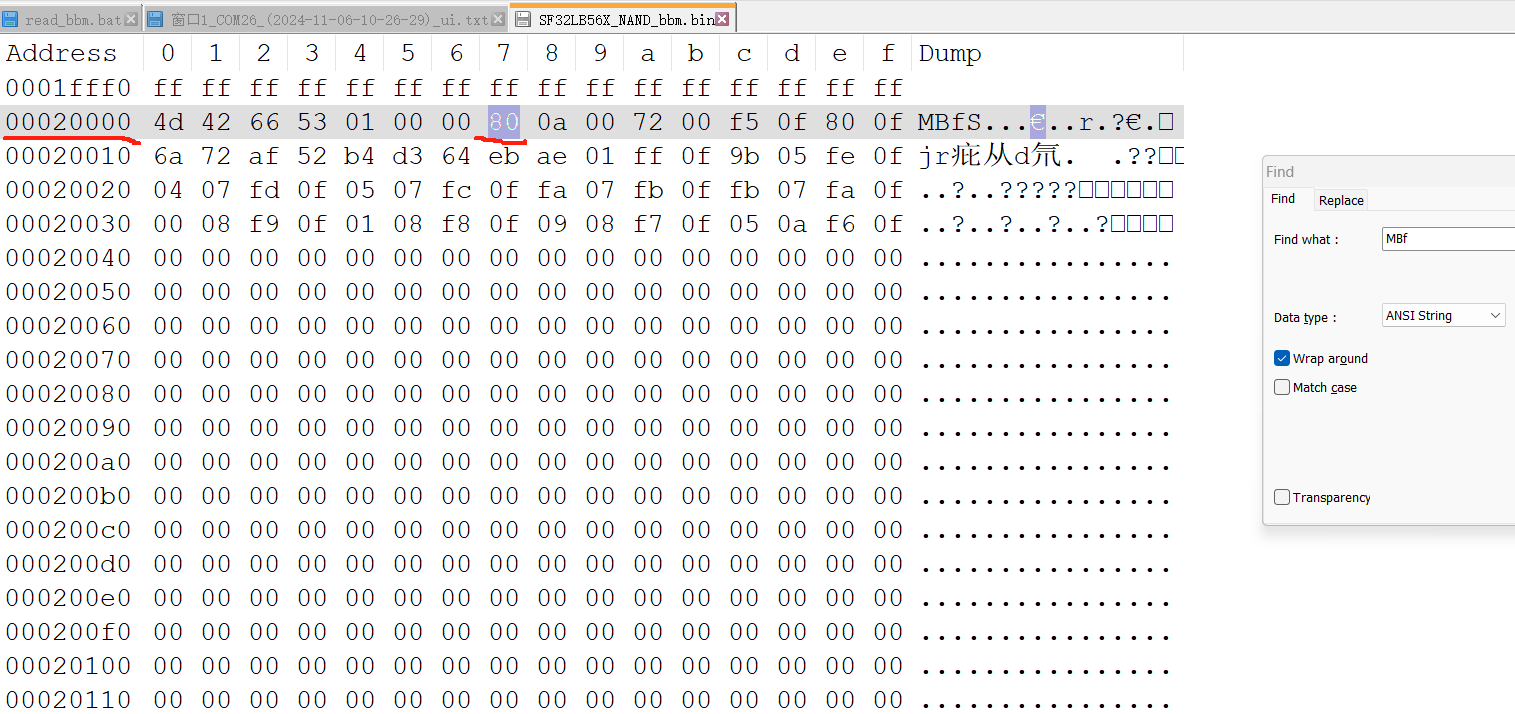

3.index这里有区别，前面的块区里固定是0x0.后面一个块区固定为0x80

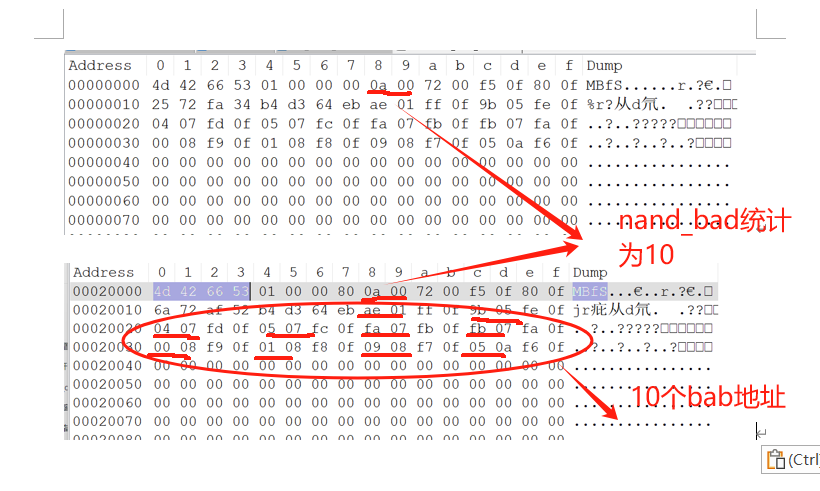

4.bbk_num（坏块数量），烧录时记录的坏块数量。前后两个块都是一样的

Bbk_num: 当前统计到的坏块数量，当未发现坏块时为0.

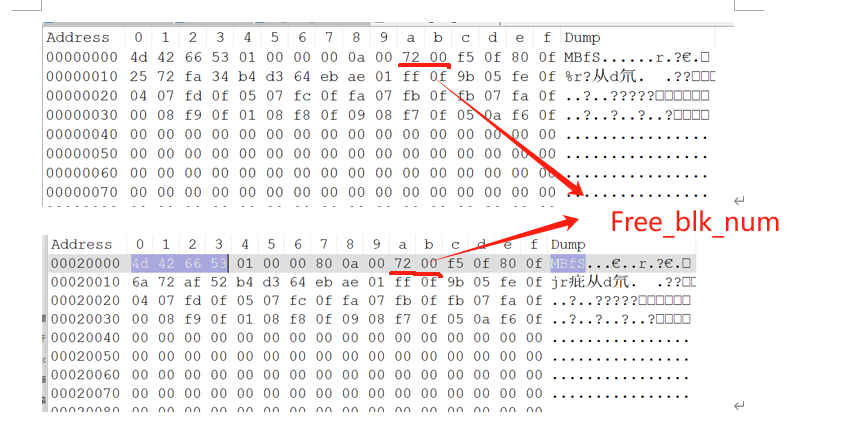

5.Free_blk_num：目前空闲的可以用来做替换的块的数量，当未发生过映射处理时数据应该为总保留块数减4（保留4个块用来保存管理表信息）

如下图：0x72（Free_blk_num） + 0x0a（bbk_num） + 0x04（保留4个块） = 128个块

512M flash有4096个块，128个块是1/32.

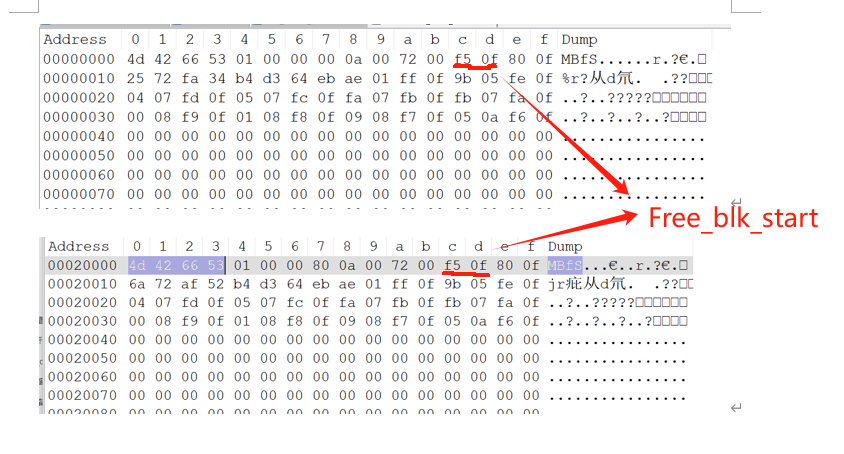

6.Free_blk_start: 可用来做替换的表的块号，这是个递减的数据，替换块从后往前找（如果未发生过替换，则应该为总块数减1，比如1024个块的颗粒，初始值应该为1023）

如下图：0x0ff5(Free_blk_start) + 1 + 0x0a（bbk_num）= 4096个块

512M flash有4096个块，128个块是1/32.

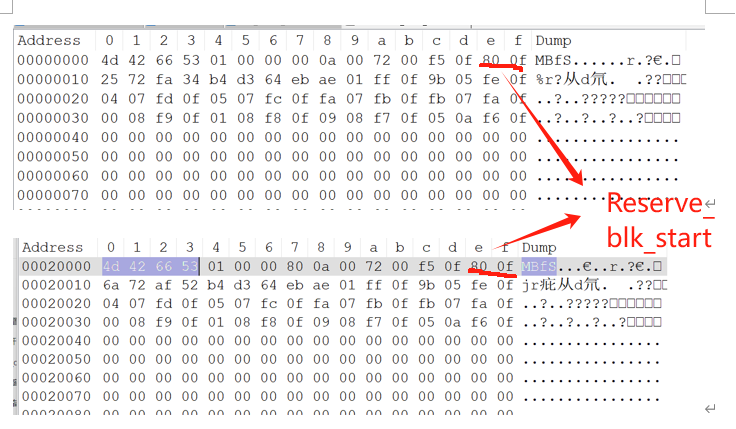

7.Reserve_blk_start: 保留块的第一个块号，比如1024个块，最后32个块保留的话，则此数据为992，这个数据不会更新。

如下图：4096 - 128 = 0x0f80(Reserve_blk_start)

512M flash有4096个块，128个块是1/32.

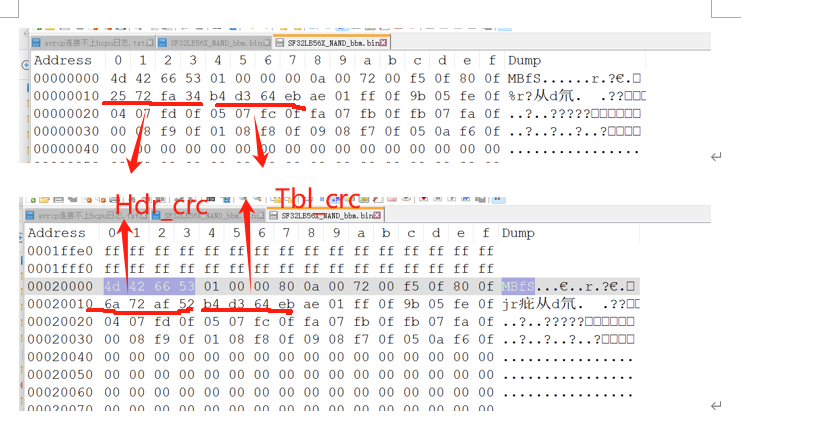

8.Hdr_crc: 保存此字段之前的数据的CRC校验值（从magic开始的16个字节）

算法api：Static uint32_t bbm_crc_check(const uint8_t *buf, uint32_t size) 代码公式：bbm_local[0].hdr_crc = bbm_crc_check((const uint8_t *)(&bbm_local[0]), 16);

实际值：const uint8_t *buf = 0x4d426653010000000a007100f50f800f

uint32_t size = 16

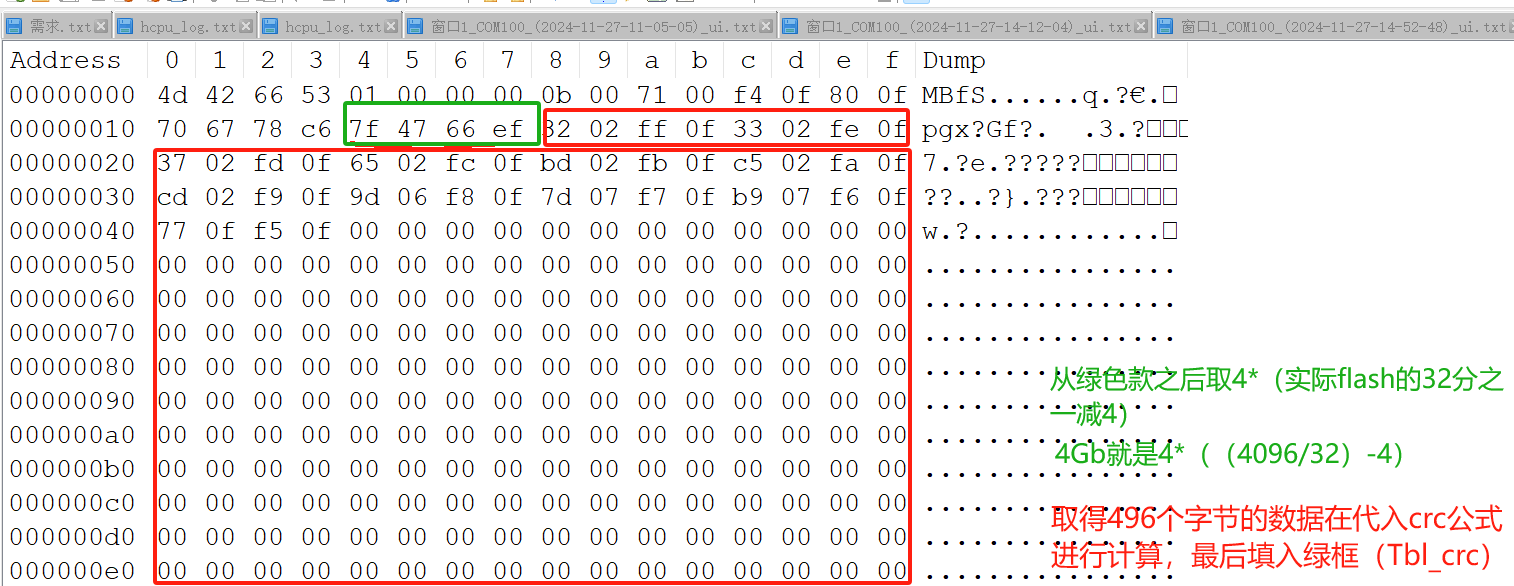

9.Tbl_crc: 后面stru_tbl 字段的CRC校验值（长度为 4 * （保留块数-4））

注意stru_tbl 有新老驱动区别，老的是64-4.新的是128-4

算法api：Static uint32_t bbm_crc_check(const uint8_t *buf, uint32_t size)

代码公式：bbm_local[0].tbl_crc = bbm_crc_check((const uint8_t *)(&(bbm_local[0].stru_tbl)), sizeof(Sifli_MapTbl) * (bkup_blk - 4));

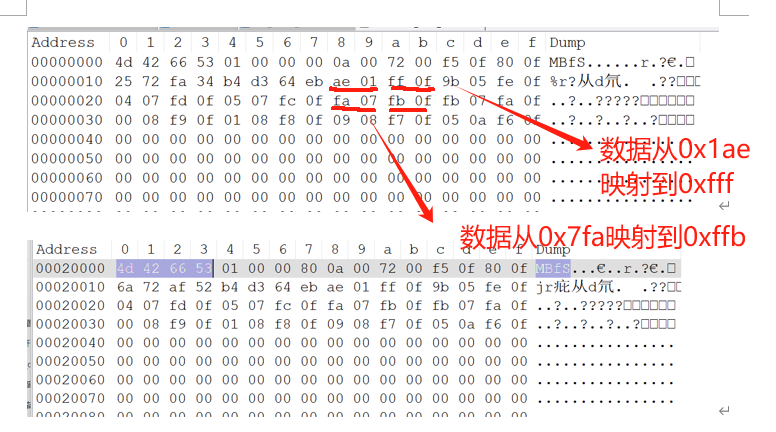

实际值： const uint8_t *buf = bbm_local[0].stru_tbl[cnt].logic_blk = bblk;

目前字段的逻辑块编号，对烧录来说就是最后32/1 开始的这块号。4096 -128 = 3968

bbm_local[0].stru_tbl[cnt].physical_blk = bbm_local[0].free_blk_start + 1 ;

可用来做替换的表的块号+1

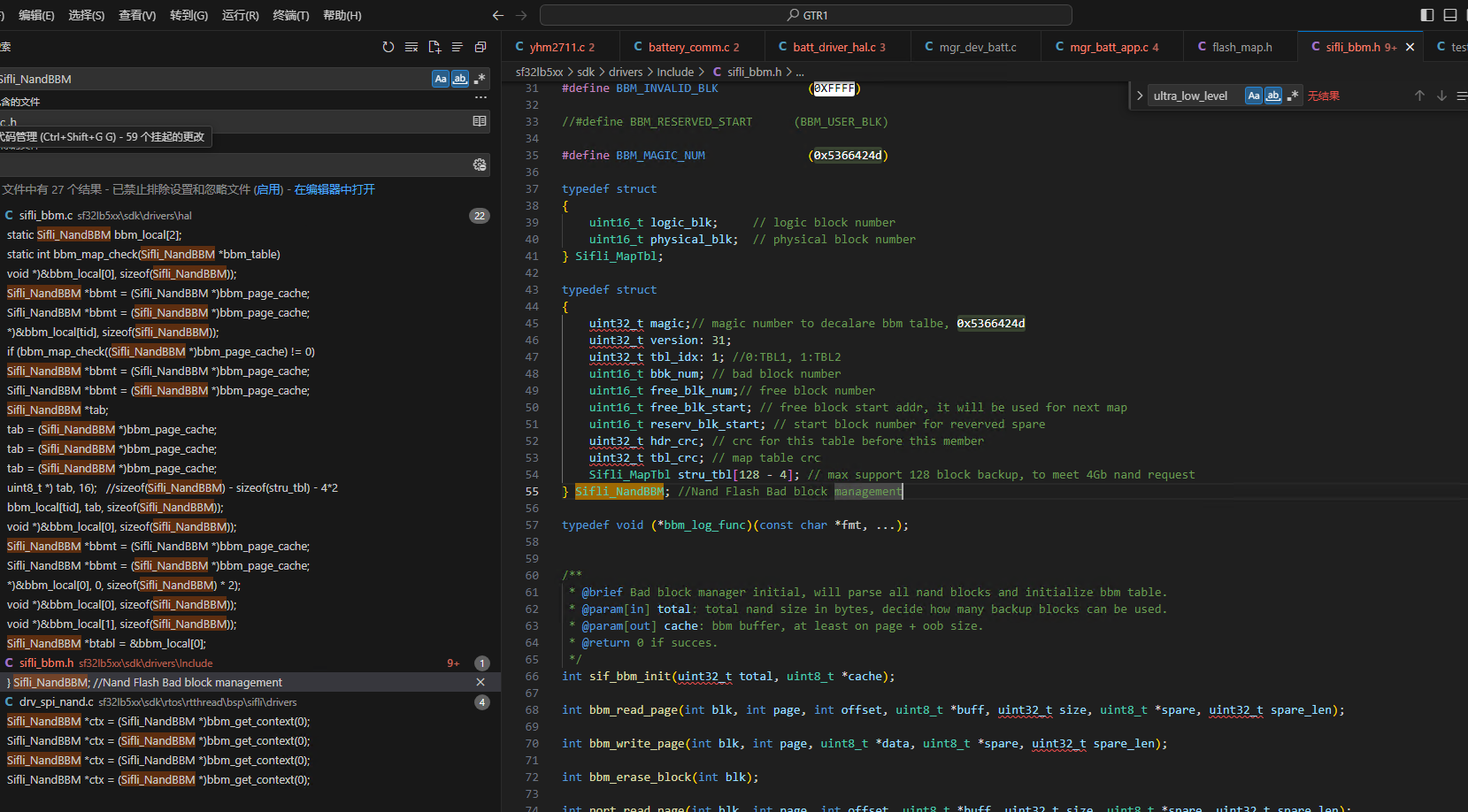

bkup_blk ：保留的用来做映射的块，老代码最大支持2Gb所以是2048/32=64，新代码最大支持4Gb所以是4096/32=128

uint32_t size = 4*（128-4）新驱动代码最大支持4G

uint32_t size = 4*（64-4）旧驱动代码最大支持2G

10.附CRC算法

Static uint32_t bbm_crc_check(const uint8_t *buf, uint32_t size)

{

unsigned int i, crc;

crc = 0xFFFFFFFF;

for (i = 0; i < size; i++)

    crc = crc32tab[(crc ^ buf[i]) & 0xff] ^ (crc >> 8);

return crc ^ 0xFFFFFFFF;

}

static const unsigned int crc32tab[] =

{

0x00000000L, 0x77073096L, 0xee0e612cL, 0x990951baL,

0x076dc419L, 0x706af48fL, 0xe963a535L, 0x9e6495a3L,

0x0edb8832L, 0x79dcb8a4L, 0xe0d5e91eL, 0x97d2d988L,

0x09b64c2bL, 0x7eb17cbdL, 0xe7b82d07L, 0x90bf1d91L,

0x1db71064L, 0x6ab020f2L, 0xf3b97148L, 0x84be41deL,

0x1adad47dL, 0x6ddde4ebL, 0xf4d4b551L, 0x83d385c7L,

0x136c9856L, 0x646ba8c0L, 0xfd62f97aL, 0x8a65c9ecL,

0x14015c4fL, 0x63066cd9L, 0xfa0f3d63L, 0x8d080df5L,

0x3b6e20c8L, 0x4c69105eL, 0xd56041e4L, 0xa2677172L,

0x3c03e4d1L, 0x4b04d447L, 0xd20d85fdL, 0xa50ab56bL,

0x35b5a8faL, 0x42b2986cL, 0xdbbbc9d6L, 0xacbcf940L,

0x32d86ce3L, 0x45df5c75L, 0xdcd60dcfL, 0xabd13d59L,

0x26d930acL, 0x51de003aL, 0xc8d75180L, 0xbfd06116L,

0x21b4f4b5L, 0x56b3c423L, 0xcfba9599L, 0xb8bda50fL,

0x2802b89eL, 0x5f058808L, 0xc60cd9b2L, 0xb10be924L,

0x2f6f7c87L, 0x58684c11L, 0xc1611dabL, 0xb6662d3dL,

0x76dc4190L, 0x01db7106L, 0x98d220bcL, 0xefd5102aL,

0x71b18589L, 0x06b6b51fL, 0x9fbfe4a5L, 0xe8b8d433L,

0x7807c9a2L, 0x0f00f934L, 0x9609a88eL, 0xe10e9818L,

0x7f6a0dbbL, 0x086d3d2dL, 0x91646c97L, 0xe6635c01L,

0x6b6b51f4L, 0x1c6c6162L, 0x856530d8L, 0xf262004eL,

0x6c0695edL, 0x1b01a57bL, 0x8208f4c1L, 0xf50fc457L,

0x65b0d9c6L, 0x12b7e950L, 0x8bbeb8eaL, 0xfcb9887cL,

0x62dd1ddfL, 0x15da2d49L, 0x8cd37cf3L, 0xfbd44c65L,

0x4db26158L, 0x3ab551ceL, 0xa3bc0074L, 0xd4bb30e2L,

0x4adfa541L, 0x3dd895d7L, 0xa4d1c46dL, 0xd3d6f4fbL,

0x4369e96aL, 0x346ed9fcL, 0xad678846L, 0xda60b8d0L,

0x44042d73L, 0x33031de5L, 0xaa0a4c5fL, 0xdd0d7cc9L,

0x5005713cL, 0x270241aaL, 0xbe0b1010L, 0xc90c2086L,

0x5768b525L, 0x206f85b3L, 0xb966d409L, 0xce61e49fL,

0x5edef90eL, 0x29d9c998L, 0xb0d09822L, 0xc7d7a8b4L,

0x59b33d17L, 0x2eb40d81L, 0xb7bd5c3bL, 0xc0ba6cadL,

0xedb88320L, 0x9abfb3b6L, 0x03b6e20cL, 0x74b1d29aL,

0xead54739L, 0x9dd277afL, 0x04db2615L, 0x73dc1683L,

0xe3630b12L, 0x94643b84L, 0x0d6d6a3eL, 0x7a6a5aa8L,

0xe40ecf0bL, 0x9309ff9dL, 0x0a00ae27L, 0x7d079eb1L,

0xf00f9344L, 0x8708a3d2L, 0x1e01f268L, 0x6906c2feL,

0xf762575dL, 0x806567cbL, 0x196c3671L, 0x6e6b06e7L,

0xfed41b76L, 0x89d32be0L, 0x10da7a5aL, 0x67dd4accL,

0xf9b9df6fL, 0x8ebeeff9L, 0x17b7be43L, 0x60b08ed5L,

0xd6d6a3e8L, 0xa1d1937eL, 0x38d8c2c4L, 0x4fdff252L,

0xd1bb67f1L, 0xa6bc5767L, 0x3fb506ddL, 0x48b2364bL,

0xd80d2bdaL, 0xaf0a1b4cL, 0x36034af6L, 0x41047a60L,

0xdf60efc3L, 0xa867df55L, 0x316e8eefL, 0x4669be79L,

0xcb61b38cL, 0xbc66831aL, 0x256fd2a0L, 0x5268e236L,

0xcc0c7795L, 0xbb0b4703L, 0x220216b9L, 0x5505262fL,

0xc5ba3bbeL, 0xb2bd0b28L, 0x2bb45a92L, 0x5cb36a04L,

0xc2d7ffa7L, 0xb5d0cf31L, 0x2cd99e8bL, 0x5bdeae1dL,

0x9b64c2b0L, 0xec63f226L, 0x756aa39cL, 0x026d930aL,

0x9c0906a9L, 0xeb0e363fL, 0x72076785L, 0x05005713L,

0x95bf4a82L, 0xe2b87a14L, 0x7bb12baeL, 0x0cb61b38L,

0x92d28e9bL, 0xe5d5be0dL, 0x7cdcefb7L, 0x0bdbdf21L,

0x86d3d2d4L, 0xf1d4e242L, 0x68ddb3f8L, 0x1fda836eL,

0x81be16cdL, 0xf6b9265bL, 0x6fb077e1L, 0x18b74777L,

0x88085ae6L, 0xff0f6a70L, 0x66063bcaL, 0x11010b5cL,

0x8f659effL, 0xf862ae69L, 0x616bffd3L, 0x166ccf45L,

0xa00ae278L, 0xd70dd2eeL, 0x4e048354L, 0x3903b3c2L,

0xa7672661L, 0xd06016f7L, 0x4969474dL, 0x3e6e77dbL,

0xaed16a4aL, 0xd9d65adcL, 0x40df0b66L, 0x37d83bf0L,

0xa9bcae53L, 0xdebb9ec5L, 0x47b2cf7fL, 0x30b5ffe9L,

0xbdbdf21cL, 0xcabac28aL, 0x53b39330L, 0x24b4a3a6L,

0xbad03605L, 0xcdd70693L, 0x54de5729L, 0x23d967bfL,

0xb3667a2eL, 0xc4614ab8L, 0x5d681b02L, 0x2a6f2b94L,

0xb40bbe37L, 0xc30c8ea1L, 0x5a05df1bL, 0x2d02ef8dL
