OTA固件¶

1. 介绍¶

2.0 版本 OTA 升级方案实现了固件升级、表盘传输、自定义数据传输等功能的统一，通过统一升级协议支持多场景升级。根据芯片所使用的 Flash 类型（NOR Flash/NAND Flash），升级模式存在差异，核心区别在于升级流程、存储布局及交互逻辑。

2. 按 Flash 类型划分的 OTA 方案¶

2.1 NOR Flash 方案¶

2.1.1 标准 NOR Flash OTA（独立 OTA Manager）¶

存储布局：包含独立的ota_manager程序，与boot loader、hcpu（主程序）、RES（资源区）等分区独立划分。
启动流程：每次开机固定执行 boot loader → ota_manager → hcpu，日常运行时主程序在hcpu分区。
升级流程：
- 触发升级时，设备重启进入ota_manager；
- ota_manager通过 BLE 与手机交互，下载升级文件并直接覆盖hcpu、RES等目标分区；
- 下载完成后重启，通过boot loader → ota_manager → hcpu流程运行新程序。

alt text

2.1.2 NOR Flash RAM Run OTA（内存运行 OTA Manager）¶

存储布局：无独立ota_manager分区，ota_manager程序在升级时加载到 SRAM 运行，需预留备份区存储待升级镜像。
启动流程：日常开机流程为 boot loader → hcpu，hcpu直接运行主程序。
升级流程：
- 主程序（hcpu）运行时通过 BLE 下载升级资源：
  - 压缩的hcpu镜像下载到备份区；
  - RES、FONT等资源直接覆盖目标分区（此阶段设备功能不可用）；
- 下载完成后重启，触发 boot loader → ota_manager（SRAM运行）；
- ota_manager将备份区的压缩镜像解压到hcpu原始分区，完成后重启进入新程序。

alt text

2.2 NAND Flash 方案¶

alt text

核心特点：无独立ota_manager，通过双hcpu分区（hcpu1/hcpu2）实现升级，其他资源（如RES、FONT）采用直接覆盖方式。
启动流程：开机时boot loader根据标记选择启动hcpu1或hcpu2（当前活跃分区）。
升级流程：
- 若当前运行在hcpu1，升级文件下载到hcpu2；反之则下载到hcpu1；
- 其他资源直接覆盖目标分区（此阶段设备功能可能不可用）；
- 下载完成后重启，boot loader切换到新升级的hcpu分区，完成升级。
差分升级支持：基于文件系统的分区可使用差分包升级（仅需传输与基础版本的差异部分），减少传输数据量。

2.2.1 带 MPI5 的 NAND 方案¶

需在 NAND 中配置download buffer分区，用于升级与蓝牙相关的 MPI5 组件（避免直接覆盖导致蓝牙功能中断）。

2.2.2 不带 MPI5 的 NAND 方案¶

无需特殊缓冲配置，仅需正确划分双hcpu分区及资源分区

3. 工程配置（HCPU 侧）¶

3.1 NOR Flash 配置¶

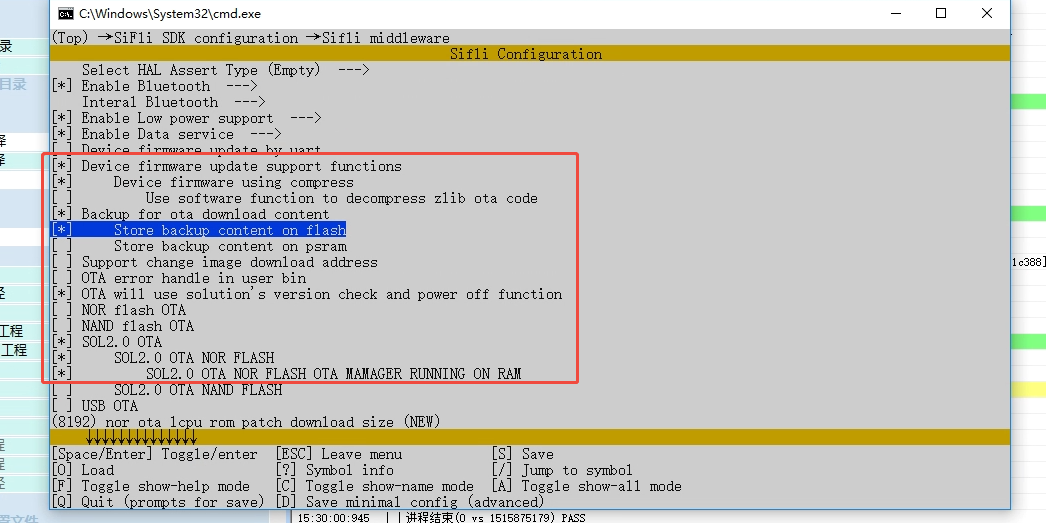

alt text

若需将下载内容备份到 Flash，需：

勾选「store backup content on flash」；

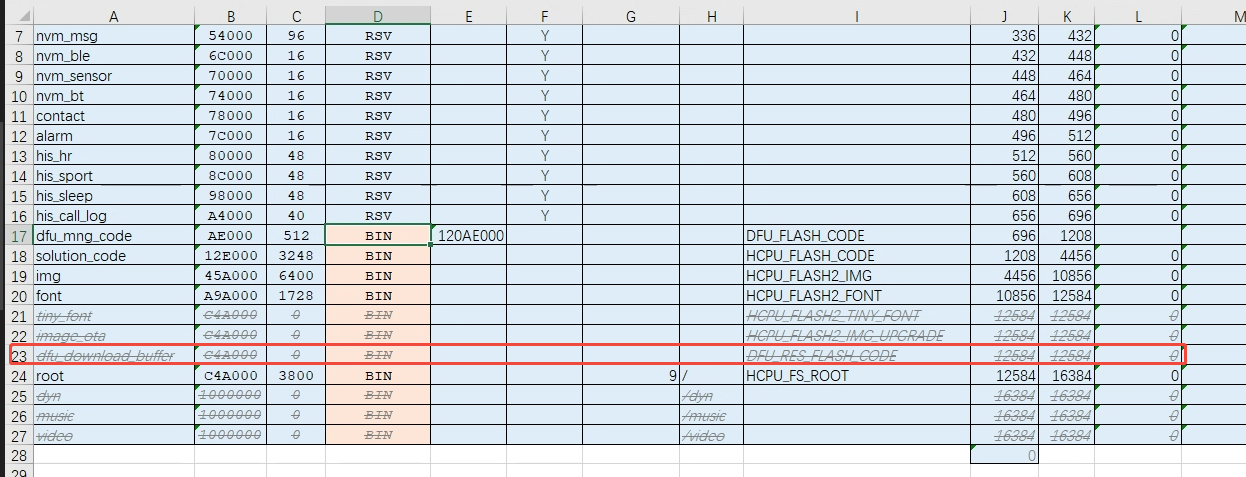

在 Flash 映射表（Excel）中配置dfu_download_buffer区域为hcpu分区大小的 0.7 倍。

alt text

3.2 NOR Flash RAM Run 配置¶

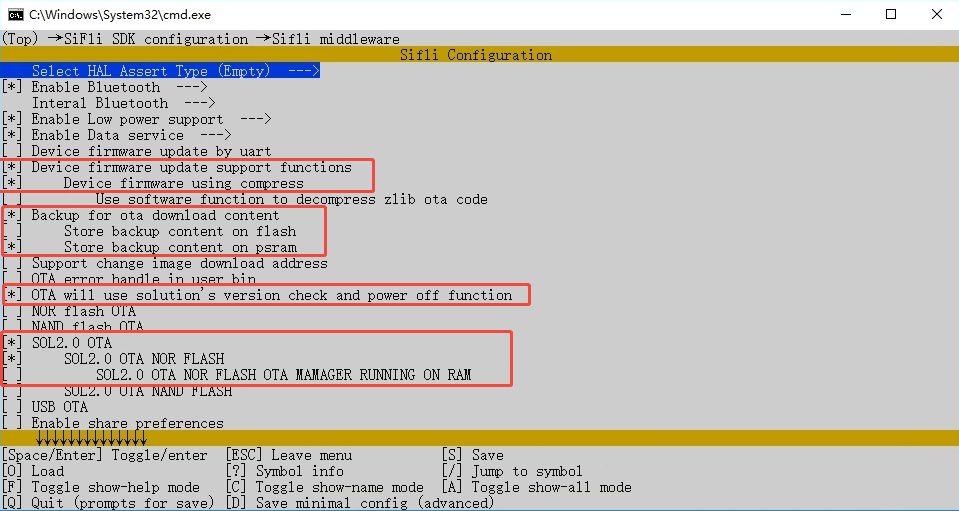

备份区域必须设置到 Flash，配置方式与标准 NOR Flash 一致（需确保备份区大小满足压缩镜像存储）。 alt text

3.3 NAND Flash 配置¶

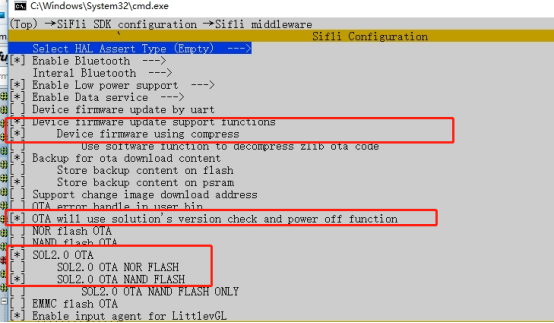

带 MPI5：需在工程中启用 MPI5 相关配置，并指定download buffer分区地址及大小。
不带 MPI5：无需特殊缓冲配置，仅需正确划分双hcpu分区及资源分区

3.4 各项配置说明¶

Device firmware update support functions
DFU功能本身的开关，需要打开
Device firmware using compress
使用DFU压缩的开关，需要打开
Use software function to decompress zlib ota code
使用软件解压，默认需要关闭，目前默认使用硬件解压，如果启用软件解压，压缩包的制作命令也需要改变，–com_type需要改为1
Backup for ota download content
配置nor flash ota工程的备份位置，nand工程不受影响
Store backup content on flash
备份到flash，重启后仍然保留，但是需要预留flash空间
Store backup content on psram
备份到psran，重启后会自动重新下载，不需要预留空间
Support change image download address
暂未启用，不需要打开
OTA error handle in user bin
暂未启用，不需要打开
OTA will use solution’s version check and power off function
DFU过程钟，调用solution的一些函数，需要打开
NOR flash OTA
先前版本的nor flash ota，无需开启
NAND flash OTA
先前版本的nand flash ota，无需开启
SOL2.0 OTA
solution2.0的升级，需要开启
SOL2.0 OTA NOR FLASH
solution2.0的NOR LFASH升级，视芯片开启
SOL2.0 OTA NOR FLASH OTA MAMAGER RUNNING ON RAM
solution2.0的NOR LFASH，ota manager运行到ram的升级方案，视需求开启
SOL2.0 OTA NAND FLASH
solution2.0的NAND，SD NAND，EMMC的升级，视芯片开启
SOL2.0 OTA NAND FLASH ONLY solution2.0的NAND，SD NAND，EMMC的升级，没有MPI5的时候才开启（如52x）

4. 升级包制作¶

4.1 基础镜像包（.bin）制作¶

通过imgtool.exe生成加密签名的 OTA 镜像包，核心命令如下：

NOR FLASH imgtool.exe gen_dfu --img_para app 0 0 --key=s01 --sigkey=sig --dfu_id=1 --hw_ver=51 --sdk_ver=7001 --fw_ver=1001001 --com_type=0
NAND FLASH imgtool.exe gen_dfu --img_para app 0 0 --key=s01 --sigkey=sig --dfu_id=1 --hw_ver=51 --sdk_ver=7001 --fw_ver=1001001 --com_type=0 --bksize=2048

参数说明：

–img_para: App是制作的bin的文件名，比如当前制作的是app.bin，可以同时制作多个bin。如：--img_para app 0 0 lcpu 0 1
- 第一个数代表是否使用压缩，如果压缩就填16，只有nor flash ota可以使用压缩，且需要配置备份空间。
- 第二个数代表image id，每一个image bin都由此ID区分，参照dfu_protocol.h中OTA_EXT_V3定义下的dfu_img_id_t。
–dfu_id，nor flash ota升级ota manager时，填2，其余填1。升级ota manager只能单独制作ota_manager.bin，不能和其他bin混合升级。

4.2 NAND Flash 差分包制作¶

编译基础版本，保存fat_img文件夹，如果升级工程和基础版本不是同一工程，需要copy到其他路径或者重命名，避免编译升级版本覆盖
编译升级版本，保存fat_img文件夹

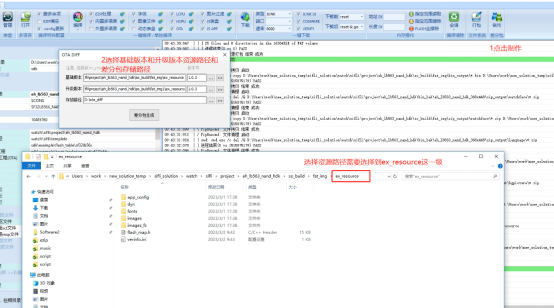

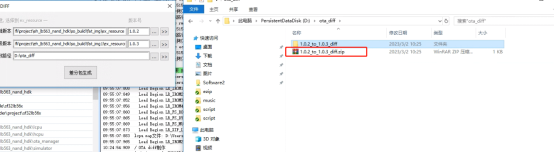

差分包制作，生成的zip包就是基础版本到升级版本的资源包

4.3 升级包制作示例（以 SF32LB523 NOR 方案为例）¶

打包 OTA 升级包所需工具及签名文件在 Solution 中的路径:

sdk\tools\secureboot\imgtoolv37.exe
sdk\tools\secureboot\sifli02\s01.bin
sdk\tools\secureboot\sifli02\sig_hash.bin
sdk\tools\secureboot\sifli02\sig_pri.pem

4.3.1 仅升级 APP 分区（快包）¶

调用 imgtoolv37.exe 程序对APP分区进行封装打包

rem === 52x_pack_ota_app.bat ===

@echo off
cd /d "%~dp0"

set tool_dir=ota_tool
set ota_dir=ota
set root_path=output

set project_name=mod
set verno=1.0

set param1=%~1
set param2=%~2

if "%param1%"=="" (
    echo Input param1 - project_name is NULL
)else (
    set project_name=%param1%
)
if "%param2%"=="" (
    echo Input param2 - verno is NULL
)else (
    set verno=%param2%
)
echo project name is "%project_name%"
echo version number is "%verno%"

set str_date=%date:~0,4%%date:~5,2%%date:~8,2%
set str_time=%time:~0,2%%time:~3,2%
set str_time=%str_time: =0%

set packet_name=%project_name%_%verno%_%str_date%_%str_time%
set packet_path=%root_path%\%ota_dir%
set ota_zip=%root_path%\%packet_name%.zip
set cmd=imgtoolv37.exe gen_dfu --img_para app 0 0 --key=s01 --sigkey=sig --dfu_id=1
        --hw_ver=51 --sdk_ver=7001 --fw_ver=1001001 --com_type=0

echo %str_date%
echo %str_time%
if exist %root_path% (
    rd %root_path% /s/q
)
md %root_path%
md %packet_path%

for %%s in (*.*) do (
    if %%~xs==.bat (
        echo %%s
    ) else (
        if %%s==7za.exe (
            echo %%s
        ) else if %%s==ER_IROM1.bin (
            echo %%s
        ) else if %%s==ER_IROM2.bin (
            echo %%s
        ) else if %%s==ER_IROM3.bin (
            echo %%s
        ) else if %%s==root.bin (
            echo %%s
        ) else (
            del %%s
        )
    )
)

copy %tool_dir%\imgtoolv37.exe
copy %tool_dir%\*.bin
copy %tool_dir%\*.pem

copy ER_IROM1.bin app.bin

start /wait "" %cmd%

copy ctrl_packet.bin %packet_path%\
copy outapp.bin %packet_path%\

cd %root_path%
start /wait "" ..\7za.exe a %packet_name%.zip %ota_dir%

@pause

4.3.2 升级所有分区（全量包）¶

调用 imgtoolv37.exe 程序对各分区进行封装打包

rem === 52x_pack_ota_all.bat ===

@echo off
cd /d "%~dp0"

set tool_dir=ota_tool
set ota_dir=ota
set root_path=output

set project_name=mod
set verno=1.0

set param1=%~1
set param2=%~2

if "%param1%"=="" (
    echo Input param1 - project_name is NULL
)else (
    set project_name=%param1%
)
if "%param2%"=="" (
    echo Input param2 - verno is NULL
)else (
    set verno=%param2%
)
echo project name is "%project_name%"
echo version number is "%verno%"

set str_date=%date:~0,4%%date:~5,2%%date:~8,2%
set str_time=%time:~0,2%%time:~3,2%
set str_time=%str_time: =0%

set packet_name=%project_name%_%verno%_%str_date%_%str_time%
set packet_path=%root_path%\%ota_dir%
set ota_zip=%root_path%\%packet_name%.zip
set cmd=imgtoolv37.exe gen_dfu --img_para app 0 0 res 0 3 font 0 4 root 0 5 --key=s01 --sigkey=sig
        --dfu_id=1 --hw_ver=51 --sdk_ver=7001 --fw_ver=1001001 --com_type=0

echo %str_date%
echo %str_time%
if exist %root_path% (
    rd %root_path% /s/q
)
md %root_path%
md %packet_path%

for %%s in (*.*) do (
    if %%~xs==.bat (
        echo %%s
    ) else (
        if %%s==7za.exe (
            echo %%s
        ) else if %%s==ER_IROM1.bin (
            echo %%s
        ) else if %%s==ER_IROM2.bin (
            echo %%s
        ) else if %%s==ER_IROM3.bin (
            echo %%s
        ) else if %%s==root.bin (
            echo %%s
        ) else (
            del %%s
        )
    )
)

copy %tool_dir%\imgtoolv37.exe
copy %tool_dir%\*.bin
copy %tool_dir%\*.pem

copy ER_IROM1.bin app.bin
copy ER_IROM2.bin res.bin
copy ER_IROM3.bin font.bin

start /wait "" %cmd%

copy ctrl_packet.bin %packet_path%\
copy outapp.bin %packet_path%\
copy outres.bin %packet_path%\
copy outfont.bin %packet_path%\
copy outroot.bin %packet_path%\

cd %root_path%
start /wait "" ..\7za.exe a %packet_name%.zip %ota_dir%

@pause

5. 新增 OTA 类型（自定义传输）¶

5.1 注册接口¶

通过OTA_REGISTER接口注册新的 OTA 类型，定义如下：

/*
 *id:
 *      ota类型的标识， 需要和手机端保持一致。
 *      添加类型在"ota_custom_config.h"的OTA_DFU_CUSTOM_START_IND后添加枚举值。
 *flag:
 *      可以位或方式传入参数，见ota_flag_t。
 *      OTA_FLAG_REINSTALL: 支持重安装，目前只有NAND ota差分资源支持重安装处理，其余都不支持。
 *      OTA_FLAG_RESUME: 支持续传，目前基于文件系统存储都支持续传，重启/传输其他ota包时不会续传。
 *      OTA_FLAG_SEP_DIR:传输的文件放到由手机和固件协商解析的子目录，只有SF_TOOL传输使用。
 *      OTA_FLAG_BACKGROUND:支持后台传输，建议只有升级较小的文件时使用后台传输功能。
 *dst:
 *      固件端指定存放路径，如音乐，SF_TOOL，背景传输等手机不知道路径，需要固件指定存放路径。
 *backup:
 *      备份路径，基于文件系统传输都会设置备份路径，可以避免覆盖模式传输失败对原有包的影响。
 *      NAND 差分资源特殊处理，dst和backup不会生效
 *msg_handler:
 *      OTA协议消息处理回调函数
 *
*/
OTA_REGISTER(id, flag, dst, backup, msg_handler)

5.2 数据透传与安装¶

基于文件系统：可复用sdk提供的ota_fs_proc.c，无需额外实现透传逻辑。
非文件系统（如内存 / 串口写入）：需自定义msg_handler处理数据接收与解析。
安装流程（基于文件系统，参考ota_window.c）：
- pre_copy：清除旧文件及内存数据（如旧表盘）；
- copy：SDK 统一处理从备份区到目标区的文件搬移；
- post_copy：执行安装后逻辑（如加载新表盘、更新配置）。

6. 代码位置¶

SDK OTA升级核心处理 \sdk\middleware\dfu\dfu_ctrl_ext_v3.c
负责OTA底层核心逻辑（协议交互，通信处理，flash适配，img固件分片接收，校验，写入等）
应用层OTA通用定义和接口 \solution\components\ota\common
定义应用层OTA通用数据结构，状态错误码，状态回复，消息回调注册等
应用层OTA服务和框架 \solution\components\ble\ble_ota
ota类型注册，文件资源续传，校验，备份写入，UI交互处理等
应用层OTA界面 \solution\components\ota\ota_app\gui
负责HCPU端OTA相关的用户交互界面
应用层OTA各类型具体处理 \solution\components\ota\ota_app\proc
针对不同类型的OTA的差异化处理
OTA MANAGER界面和逻辑处理 \solution\components\ota\ota_manager
负责OTA MANAGER用户交互界面，消息处理等

注意

HCPU编译范围，1，2，3，4，5
OTA MANAGER编译范围1，2，3，6

7. 常见问题¶

BLE 传输干扰：升级时需尽量停止设备与手机的其他 BLE 交互，避免传输中断。
NOR OTA Manager 适配：标准 NOR 方案中，ota_manager运行时使用默认 BLE 广播和 GATT 服务，如自定义需单独适配。
续传限制：支持续传的场景下，重启设备或切换其他 OTA 包后，原续传进度会丢失。
功能可用性：直接覆盖分区（如RES、FONT）时，设备功能不可用，需提示用户等待升级完成。
