OTA（固件端）

1. 介绍

2.0 版本 OTA 升级方案实现了固件升级、表盘传输、自定义数据传输等功能的统一，通过统一升级协议支持多场景升级。根据芯片所使用的 Flash 类型（NOR Flash/NAND Flash/eMMC Flash），升级模式存在差异，核心区别在于升级流程、存储布局及交互逻辑。以下是针对通过手机APP的升级固件的方案。

⚠️ 注意

1. 这里提到的NAND和eMMC方案都是指的直接从 NAND/eMMC boot的方案。不包括芯片已经挂了一个Nor，又挂了NAND/eMMC的方案，这种情况，如果内置资源全部使用BIN来存储，则认为是一个Nor方案；否则，如果文件系统来存储，则可以认为是一个NAND / eMMC方案。

2. NAND/eMMC对于软件方案而言，都是块设备，因此是一种类型，下面的处理相同。因此，后面提到的NAND方案中包括eMMC。

2. 按 Flash 类型划分的 OTA 方案

2.1 NOR Flash 方案

Nor Flash的升级方案有两种： 标准OTA和RAM Run OTA。 两种方案的特点如下，客户需要根据自己的需要来选择采用那种OTA的方案。

NOR Flash 两种OTA升级方案对比表

对比维度	标准 NOR Flash OTA（独立 OTA Manager）	NOR Flash RAM Run OTA（内存运行 OTA Manager）
核心特征	XIP运行	升级时加载到SRAM运行
存储布局	ota_manager包括蓝牙接收功能，覆盖升级	ota_manager不包括蓝牙功能，备份升级
日常启动流程	boot loader → ota_manager → solution_code	boot loader → solution_code（无ota_manager环节）
升级触发时机	触发升级后重启进入ota_manager	主程序运行中下载资源，完成后重启触发ota_manager
升级文件处理	下载升级文件直接覆盖目标分区（hcpu/resource）	1. solution_code镜像先下载到备份区； 2. resource直接覆盖目标分区； 3. 重启后解压备份区镜像到目标分区
升级中设备状态	升级阶段无主程序运行，功能不可用（常规OTA逻辑）	下载resource时设备功能不可用；但下载solution_code时可取消
Flash空间占用	占用ota_manager空间大，一般是512KB	需预留备份区空间，但ota_manager空间小（220KB左右）
ota_manager自身升级	XIP运行，不可升级	使用ramrun，可升级，且分区的位置可变
适合场景	空间有限，无须70%的备份区域	空间足够，有备份区（70%），升级code中途可反悔

2.1.1 标准 NOR Flash OTA（独立 OTA Manager）

• 存储布局：包含独立的ota_manager（flash_map中为dfu_mng_code）程序，与boot loader、solution_code（HCPU主程序）、resource（资源区）等分区独立划分。

• 启动流程：每次开机固定执行 boot loader → ota_manager → solution_code(hcpu)，之后程序运行时在solution_code分区。

• 升级流程：

  • 触发升级时，设备重启进入ota_manager；

  • ota_manager通过 BLE 与手机交互，下载升级文件并直接覆盖hcpu、resource等目标分区；（注意lcpu如果有升级，将通过solution_code携带）

  • 下载完成后重启，通过boot loader → ota_manager → hcpu流程运行新程序。

2.1.2 NOR Flash RAM Run OTA（内存运行 OTA Manager）

• 存储布局：需要存放ota_ramrun的分区（flash_map中还是沿用了ota_manager名字），ota_manager程序在升级时加载到 SRAM 运行，需预留备份区（dfu_download_buffe，= solution_code * 70%）存储待升级镜像。

• 启动流程：日常开机流程为 boot loader → solution_code(hcpu)，开始运行主程序。

• 升级流程：

  • 主程序（solution_code）运行时通过 BLE 下载升级资源：

    • 压缩的solution_code(hcpu)镜像下载到备份区dfu_download_buffe；

    • resource等资源直接覆盖目标分区（此阶段设备功能不可用）；

  • 下载完成后重启，触发 boot loader → ota_manager（SRAM运行）；

  • ota_manager将备份区（dfu_download_buffe）的压缩镜像解压到solution_code（hcpu)原始分区，完成后重启进入新程序。

2.2 NAND Flash 方案

NAND Flash的升级方案有两种： 内置资源放在Builtin_res的方案和放在文件系统的方案。 两种方案参见选型原则一节描述。

两种方案具有以下共同的特点：

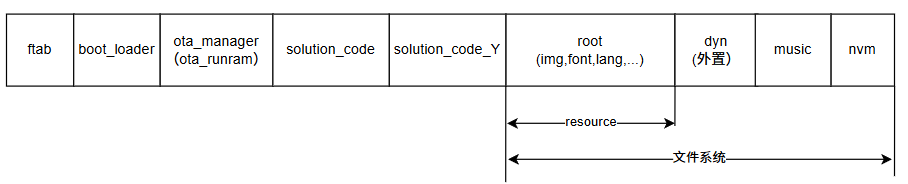

• 核心特点：无独立ota_manager，通过双solution_code分区（solution_code/solution_code_Y）实现升级，其他资源（如RES、FONT）采用直接覆盖方式。

• 启动流程：开机时boot loader根据标记选择启动solution_code或solution_code_Y，作为当前的活跃分区。

• 分区升级：

  • 若当前运行在solution_code，升级文件下载到solution_code_Y；反之则下载到solution_code；

  • 对于其他分区升级，直接覆盖目标分区（此阶段设备功能可能不可用）；

  • 下载完成后重启，boot loader切换到新升级的solution_code分区，完成升级。

2.2.1 内置资源放在Builtin_res的方案

这个方案中首先内置资源是以bin的形式存储。由于NAND方案的容量比较大，一般客户会堆更多的素材，因此内置资源通常比较大。如果直接升级img（图片资源）的分区，用蓝牙进行传输，会导致传输时间过长的情况。因此，Solution提供了一个单独的img_update分区存储ota更新（新增、修改）的图片。

基本的原则如下：

1. 在Builtin_res中使能attribute_used的宏IMAGE_ATTR_USED。

• (Top) → Development Config → Solution File System Config → Solution resource built_in Enable  → Enable Image __attribute__((used)). (support Incremental image ota)

2. 基线版本发出后，所有涉及到更新（新增图片，修改图片[需要改名]）的图片，添加到资源目录\solution\examples\xxx\resource\images_update下；所有删除或修改的图片，在img分区继续保留，只是没有代码引用。

• 注意： 修改图片由于图片名发生了变化，代码也需要修改

3. 重新编译。由于img分区使能了__attribute__((used)，因此即便没有代码调用，也会包在img.bin中，因此，img分区的size不会发生变化；生成的img_update分区作为ota的升级分区即可。

2.2.2 内置资源放在文件系统的方案

这个方案中首先内置资源是文件形式存储在文件系统中。因此资源升级的时候，采用文件差分升级即可。也就是发生变化的文件（图片）才被ota升级，其他的维持不变。

• 差分升级支持：基于文件系统的分区可使用差分包升级（仅需传输与基础版本的差异部分），减少传输数据量。

⚠️ 特别说明

1. 带 MPI5 的 NAND 方案（如563、567）

   • 需在 NAND 中配置download buffer分区，用于升级与蓝牙相关的 MPI5 组件（避免直接覆盖导致蓝牙功能中断）。

2. 不带 MPI5 的 NAND 方案（如525、527）

   • 无需特殊缓冲配置，仅需正确划分双hcpu分区及资源分区

3. menuconfig配置（HCPU 侧）

3.1 NOR Flash 配置

若需将下载内容备份到 Flash，需：

• 勾选「store backup content on flash」；

• 在 Flash 映射表（Excel）中配置dfu_download_buffer区域为hcpu分区大小的 0.7 倍。

3.2 NOR Flash RAM Run 配置

备份区域必须设置到 Flash，配置方式与标准 NOR Flash 一致（需确保备份区大小满足压缩镜像存储）。

3.3 NAND Flash 配置

• 带 MPI5：需在工程中启用 MPI5 相关配置，并指定download buffer分区地址及大小。



• 不带 MPI5：无需特殊缓冲配置，仅需正确划分双hcpu分区及资源分区



3.4 各项配置说明

OTA相关配置项说明表

配置项名称	功能说明	配置状态/注意事项
Device firmware update support functions	DFU功能本身的开关	需要打开
Device firmware using compress	使用DFU压缩的开关	需要打开
Use software function to decompress zlib ota code	使用软件解压zlib格式OTA代码	默认需要关闭；默认使用硬件解压；若启用，压缩包制作命令的--com_type需改为1
Backup for ota download content	配置NOR Flash OTA工程的备份位置	NAND工程不受影响
Store backup content on flash	将OTA下载内容备份到Flash	重启后仍保留；需预留Flash空间
Store backup content on psram	将OTA下载内容备份到PSRAM	重启后会自动重新下载；无需预留空间
Support change image download address	支持修改镜像下载地址	暂未启用，不需要打开
OTA error handle in user bin	用户程序中的OTA错误处理	暂未启用，不需要打开
OTA will use solution’s version check and power off function	DFU过程中调用Solution的版本检查、断电等函数	需要打开
NOR flash OTA	旧版本NOR Flash OTA功能	无需开启
NAND flash OTA	旧版本NAND Flash OTA功能	无需开启
SOL2.0 OTA	Solution2.0版本的OTA升级功能	需要开启
SOL2.0 OTA NOR FLASH	Solution2.0的NOR Flash升级功能	视芯片型号开启
SOL2.0 OTA NOR FLASH OTA MAMAGER RUNNING ON RAM	Solution2.0的NOR Flash下OTA Manager运行在RAM的升级方案	视实际需求开启
SOL2.0 OTA NAND FLASH	Solution2.0的NAND/SD NAND/EMMC升级功能	视芯片型号开启
SOL2.0 OTA NAND FLASH ONLY	Solution2.0的NAND/SD NAND/EMMC升级功能（仅无MPI5场景）	仅无MPI5时开启（如52x系列芯片）

4. 升级包制作

4.1 基础镜像包（.bin）制作

通过imgtool.exe生成加密签名的 OTA 镜像包，核心命令如下：

1. NOR FLASH imgtool.exe gen_dfu --img_para app 0 0 --key=s01 --sigkey=sig --dfu_id=1 --hw_ver=51 --sdk_ver=7001 --fw_ver=1001001 --com_type=0

2. NAND FLASH imgtool.exe gen_dfu --img_para app 0 0 --key=s01 --sigkey=sig --dfu_id=1 --hw_ver=51 --sdk_ver=7001 --fw_ver=1001001 --com_type=0 --bksize=2048

参数说明：

• –img_para: App是制作的bin的文件名，比如当前制作的是app.bin，可以同时制作多个bin。如：--img_para app 0 0 lcpu 0 1

  • 第一个数代表是否使用压缩，如果压缩就填16，只有nor flash ota可以使用压缩，且需要配置备份空间。

  • 第二个数代表image id，每一个image bin都由此ID区分，参照dfu_protocol.h中OTA_EXT_V3定义下的dfu_img_id_t。

• –dfu_id，nor flash ota升级ota manager时，填2，其余填1。升级ota manager只能单独制作ota_manager.bin，不能和其他bin混合升级。

4.2 NAND Flash 差分包制作

• 编译基础版本，保存fat_img文件夹，如果升级工程和基础版本不是同一工程，需要copy到其他路径或者重命名，避免编译升级版本覆盖

• 编译升级版本，保存fat_img文件夹


• 差分包制作，生成的zip包就是基础版本到升级版本的资源包


4.3 升级包制作示例（以 SF32LB523 NOR 方案为例）

打包 OTA 升级包所需工具及签名文件在 Solution 中的路径:

• sdk\tools\secureboot\imgtoolv37.exe

• sdk\tools\secureboot\sifli02\s01.bin

• sdk\tools\secureboot\sifli02\sig_hash.bin

• sdk\tools\secureboot\sifli02\sig_pri.pem

4.3.1 仅升级 APP 分区（快包）

调用 imgtoolv37.exe 程序对APP分区进行封装打包

rem === 52x_pack_ota_app.bat ===

@echo off
cd /d "%~dp0"

set tool_dir=ota_tool
set ota_dir=ota
set root_path=output

set project_name=mod
set verno=1.0

set param1=%~1
set param2=%~2

if "%param1%"=="" (
    echo Input param1 - project_name is NULL
)else (
    set project_name=%param1%
)
if "%param2%"=="" (
    echo Input param2 - verno is NULL
)else (
    set verno=%param2%
)
echo project name is "%project_name%"
echo version number is "%verno%"

set str_date=%date:~0,4%%date:~5,2%%date:~8,2%
set str_time=%time:~0,2%%time:~3,2%
set str_time=%str_time: =0%

set packet_name=%project_name%_%verno%_%str_date%_%str_time%
set packet_path=%root_path%\%ota_dir%
set ota_zip=%root_path%\%packet_name%.zip
set cmd=imgtoolv37.exe gen_dfu --img_para app 0 0 --key=s01 --sigkey=sig --dfu_id=1
        --hw_ver=51 --sdk_ver=7001 --fw_ver=1001001 --com_type=0

echo %str_date%
echo %str_time%
if exist %root_path% (
    rd %root_path% /s/q
)
md %root_path%
md %packet_path%

for %%s in (*.*) do (
    if %%~xs==.bat (
        echo %%s
    ) else (
        if %%s==7za.exe (
            echo %%s
        ) else if %%s==ER_IROM1.bin (
            echo %%s
        ) else if %%s==ER_IROM2.bin (
            echo %%s
        ) else if %%s==ER_IROM3.bin (
            echo %%s
        ) else if %%s==root.bin (
            echo %%s
        ) else (
            del %%s
        )
    )
)

copy %tool_dir%\imgtoolv37.exe
copy %tool_dir%\*.bin
copy %tool_dir%\*.pem

copy ER_IROM1.bin app.bin

start /wait "" %cmd%

copy ctrl_packet.bin %packet_path%\
copy outapp.bin %packet_path%\

cd %root_path%
start /wait "" ..\7za.exe a %packet_name%.zip %ota_dir%

@pause

4.3.2 升级所有分区（全量包）

调用 imgtoolv37.exe 程序对各分区进行封装打包

rem === 52x_pack_ota_all.bat ===

@echo off
cd /d "%~dp0"

set tool_dir=ota_tool
set ota_dir=ota
set root_path=output

set project_name=mod
set verno=1.0

set param1=%~1
set param2=%~2

if "%param1%"=="" (
    echo Input param1 - project_name is NULL
)else (
    set project_name=%param1%
)
if "%param2%"=="" (
    echo Input param2 - verno is NULL
)else (
    set verno=%param2%
)
echo project name is "%project_name%"
echo version number is "%verno%"

set str_date=%date:~0,4%%date:~5,2%%date:~8,2%
set str_time=%time:~0,2%%time:~3,2%
set str_time=%str_time: =0%

set packet_name=%project_name%_%verno%_%str_date%_%str_time%
set packet_path=%root_path%\%ota_dir%
set ota_zip=%root_path%\%packet_name%.zip
set cmd=imgtoolv37.exe gen_dfu --img_para app 0 0 res 0 3 font 0 4 root 0 5 --key=s01 --sigkey=sig
        --dfu_id=1 --hw_ver=51 --sdk_ver=7001 --fw_ver=1001001 --com_type=0

echo %str_date%
echo %str_time%
if exist %root_path% (
    rd %root_path% /s/q
)
md %root_path%
md %packet_path%

for %%s in (*.*) do (
    if %%~xs==.bat (
        echo %%s
    ) else (
        if %%s==7za.exe (
            echo %%s
        ) else if %%s==ER_IROM1.bin (
            echo %%s
        ) else if %%s==ER_IROM2.bin (
            echo %%s
        ) else if %%s==ER_IROM3.bin (
            echo %%s
        ) else if %%s==root.bin (
            echo %%s
        ) else (
            del %%s
        )
    )
)

copy %tool_dir%\imgtoolv37.exe
copy %tool_dir%\*.bin
copy %tool_dir%\*.pem

copy ER_IROM1.bin app.bin
copy ER_IROM2.bin res.bin
copy ER_IROM3.bin font.bin

start /wait "" %cmd%

copy ctrl_packet.bin %packet_path%\
copy outapp.bin %packet_path%\
copy outres.bin %packet_path%\
copy outfont.bin %packet_path%\
copy outroot.bin %packet_path%\

cd %root_path%
start /wait "" ..\7za.exe a %packet_name%.zip %ota_dir%

@pause

5. 新增 OTA 类型（自定义传输）

5.1 注册接口

通过OTA_REGISTER接口注册新的 OTA 类型，定义如下：

/*
 *id:
 *      ota类型的标识， 需要和手机端保持一致。
 *      添加类型在"ota_custom_config.h"的OTA_DFU_CUSTOM_START_IND后添加枚举值。
 *flag:
 *      可以位或方式传入参数，见ota_flag_t。
 *      OTA_FLAG_REINSTALL: 支持重安装，目前只有NAND ota差分资源支持重安装处理，其余都不支持。
 *      OTA_FLAG_RESUME: 支持续传，目前基于文件系统存储都支持续传，重启/传输其他ota包时不会续传。
 *      OTA_FLAG_SEP_DIR:传输的文件放到由手机和固件协商解析的子目录，只有SF_TOOL传输使用。
 *      OTA_FLAG_BACKGROUND:支持后台传输，建议只有升级较小的文件时使用后台传输功能。
 *dst:
 *      固件端指定存放路径，如音乐，SF_TOOL，背景传输等手机不知道路径，需要固件指定存放路径。
 *backup:
 *      备份路径，基于文件系统传输都会设置备份路径，可以避免覆盖模式传输失败对原有包的影响。
 *      NAND 差分资源特殊处理，dst和backup不会生效
 *msg_handler:
 *      OTA协议消息处理回调函数
 *
*/
OTA_REGISTER(id, flag, dst, backup, msg_handler)

5.2 数据透传与安装

• 基于文件系统：可复用sdk提供的ota_fs_proc.c，无需额外实现透传逻辑。

• 非文件系统（如内存 / 串口写入）：需自定义msg_handler处理数据接收与解析。

• 安装流程（基于文件系统，参考ota_window.c）：

  • pre_copy：清除旧文件及内存数据（如旧表盘）；

  • copy：SDK 统一处理从备份区到目标区的文件搬移；

  • post_copy：执行安装后逻辑（如加载新表盘、更新配置）。

6. 代码位置

1. SDK OTA升级核心处理 \sdk\middleware\dfu\dfu_ctrl_ext_v3.c
   负责OTA底层核心逻辑（协议交互，通信处理，flash适配，img固件分片接收，校验，写入等）

2. 应用层OTA通用定义和接口 \solution\components\ota\common
   定义应用层OTA通用数据结构，状态错误码，状态回复，消息回调注册等

3. 应用层OTA服务和框架 \solution\components\ble\ble_ota
   ota类型注册，文件资源续传，校验，备份写入，UI交互处理等

4. 应用层OTA界面 \solution\components\ota\ota_app\gui
   负责HCPU端OTA相关的用户交互界面

5. 应用层OTA各类型具体处理 \solution\components\ota\ota_app\proc
   针对不同类型的OTA的差异化处理

6. OTA MANAGER界面和逻辑处理 \solution\components\ota\ota_manager
   负责OTA MANAGER用户交互界面，消息处理等

注意

• HCPU编译范围，1，2，3，4，5

• OTA MANAGER编译范围1，2，3，6

7. 常见问题

• BLE 传输干扰：升级时需尽量停止设备与手机的其他 BLE 交互，避免传输中断。

• NOR OTA Manager 适配：标准 NOR 方案中，ota_manager运行时使用默认 BLE 广播和 GATT 服务，如自定义需单独适配。

• 续传限制：支持续传的场景下，重启设备或切换其他 OTA 包后，原续传进度会丢失。

• 功能可用性：直接覆盖分区（如RES、FONT）时，设备功能不可用，需提示用户等待升级完成。
