算法模块烧录key到芯片efuse

1.硬件要求

只要是micro(52x)系列。PA30都要外供,且AVDDANA脚要大于等于efuseldo(2.5V)电压;只有写efuse PA30才要外供2.5V,且AVDDANA电压大于等于2.5V。其他系列(55x /56x /58x)没有这个供电要求。

2.软件要求

a.客户可以烧录读写的EFUSE区域,为back2。back2起始地址为3228.

../../_images/efuse_write.png
../../_images/efuse_read.png

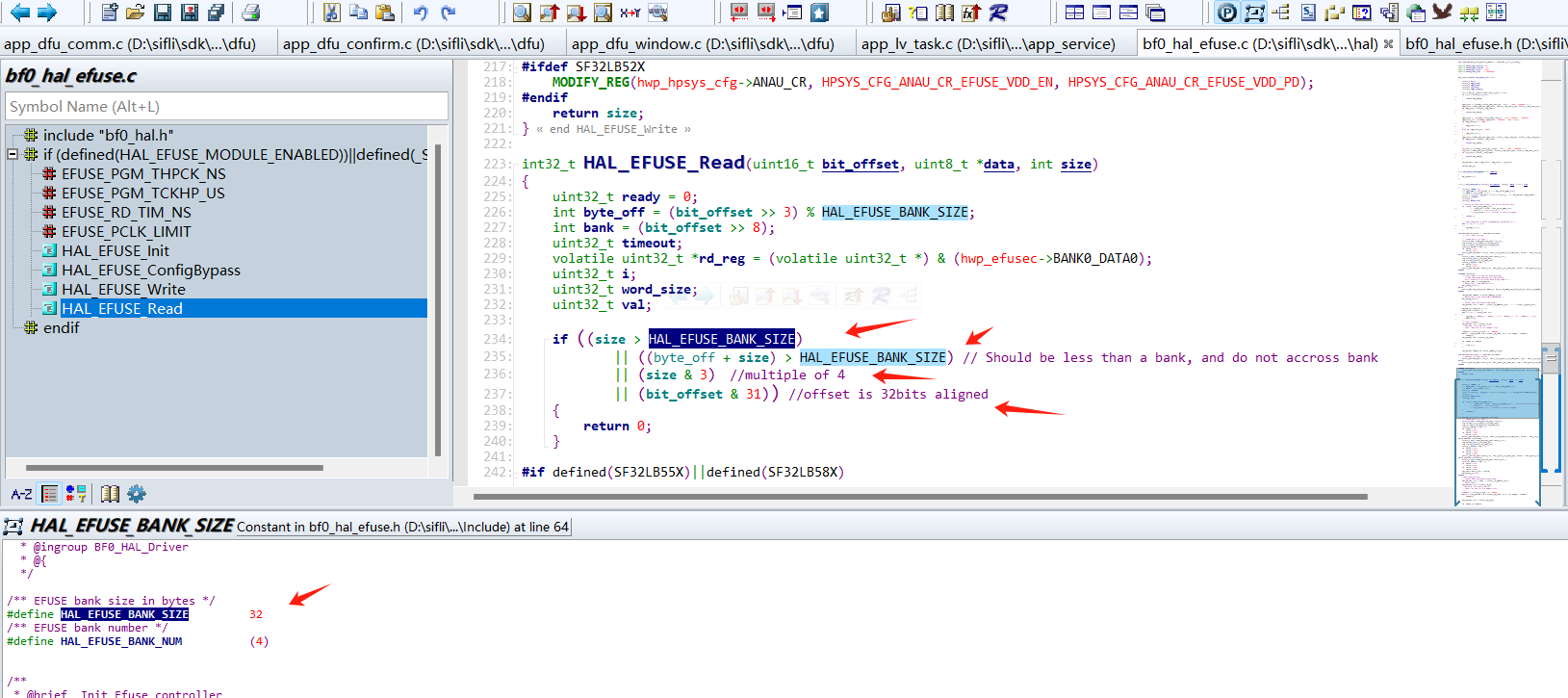

代码提供了标准的读,写接口。注意读写规则,有大小限制,要4字节对齐。

HAL_EFUSE_Write

HAL_EFUSE_Read

../../_images/efuse_api.png

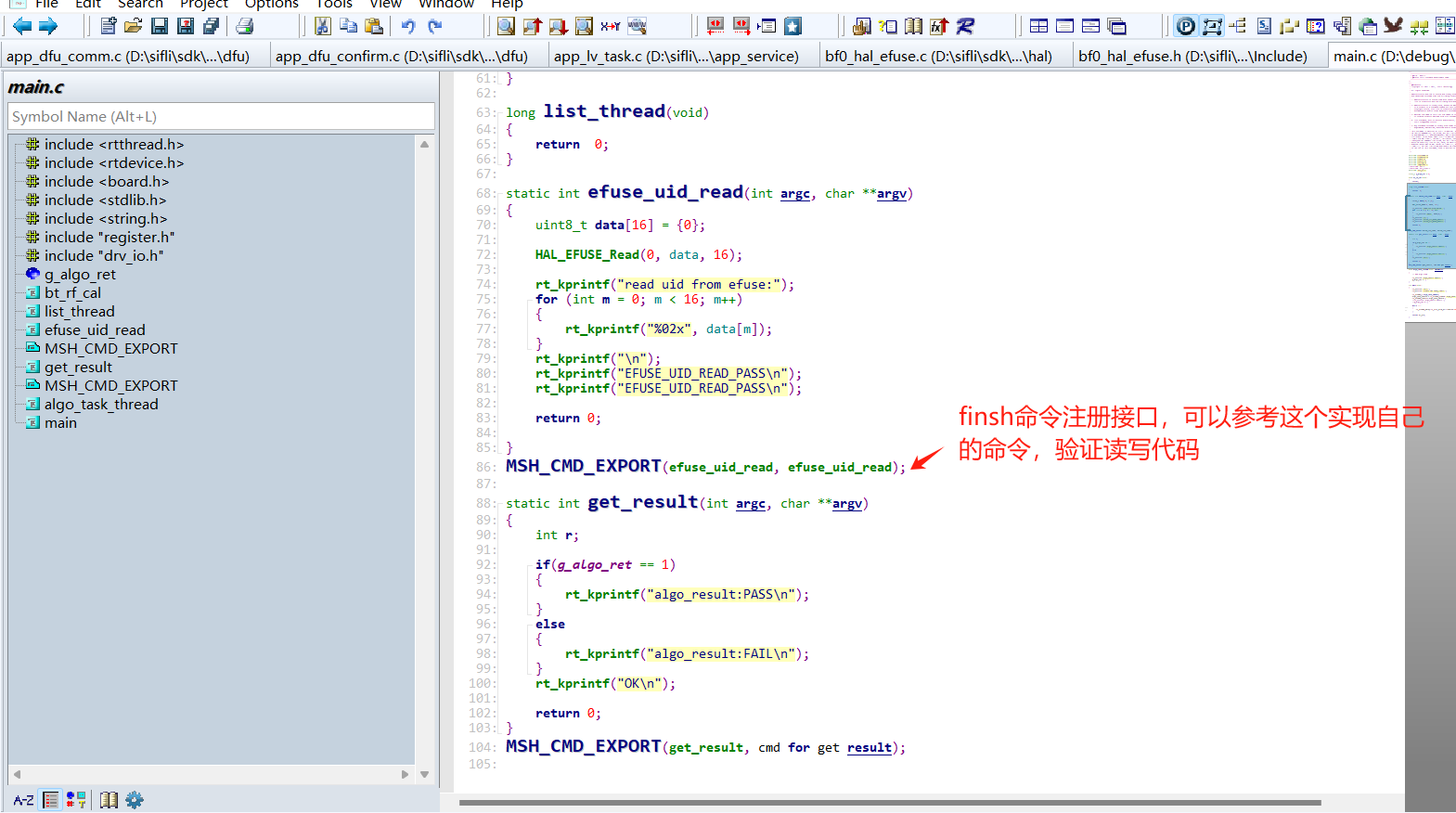

b.算法公司外发烧录时,对于52x系列(芯片没有内部合封的flash)。我们提供了一个跑在sram的代码工程,在附件算法调试工程中。

../../_images/efuse_text.png

3.附件

算法调试工程
