sifli下载问题FAQ

1. 下载工具

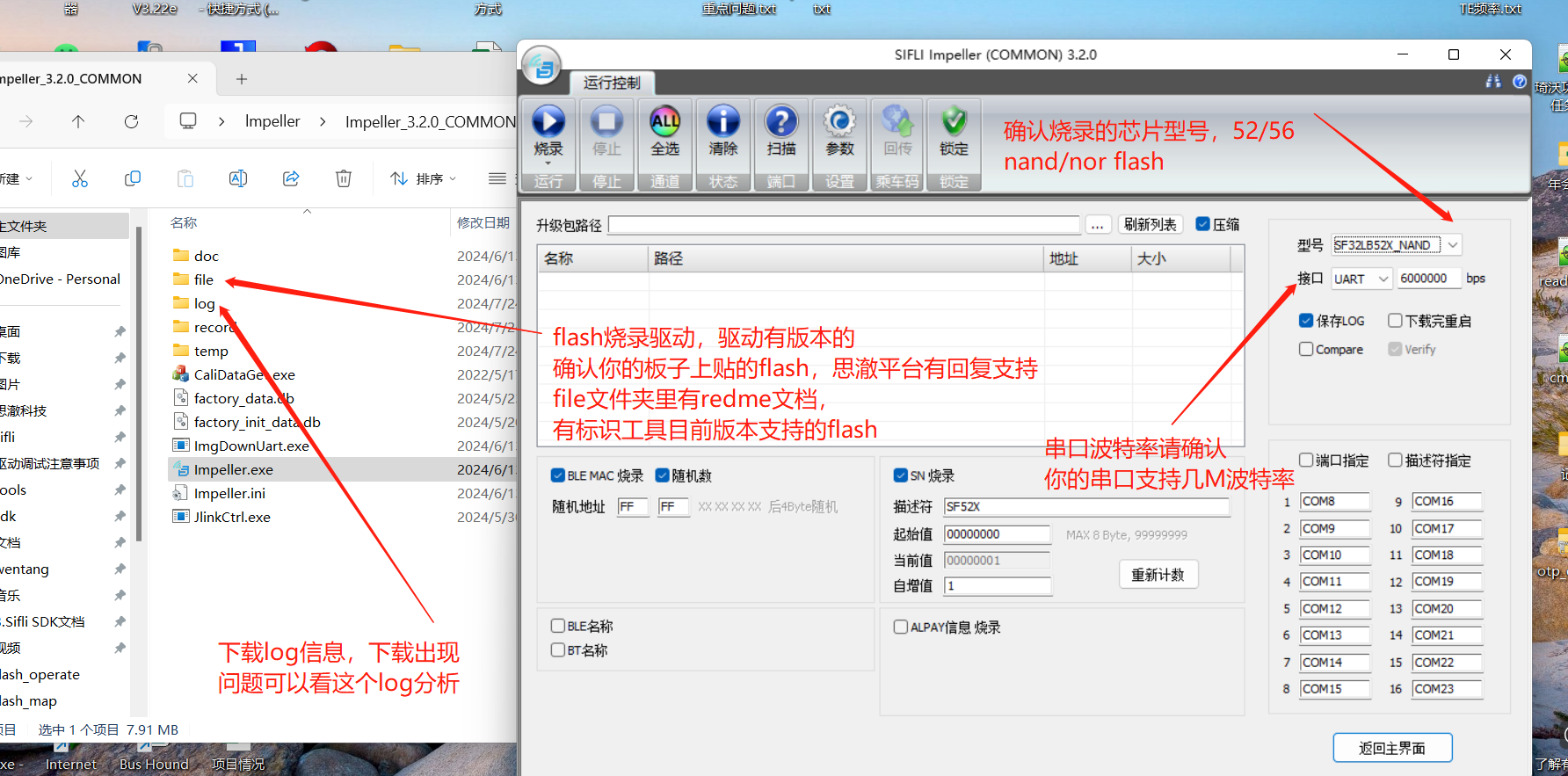

1. Impeller.exe 产线量产工具

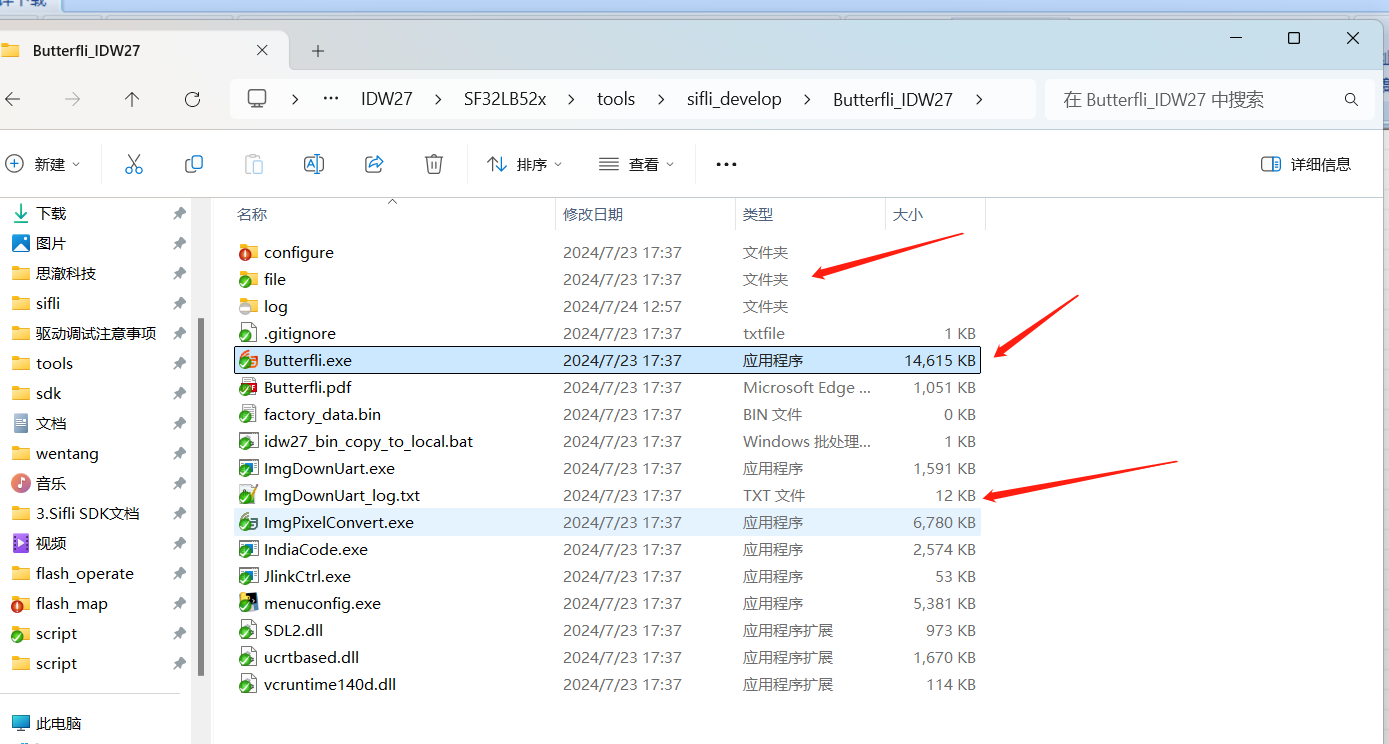

2. Butterfli.exe 开发工具也是差不多的。file文件夹下是flash下载驱动，下载log信息是保存为ImgDownUart_log.txt

2. 下载失败分析

1. 确认flash电源是否有供电,是否供电不稳

2. 确认flash驱动，是否平台有支持板上贴的flash

3. 确认串口板TX/RX是多少V，思澈芯片的烧录TX/RX是多少V。经常有客户用5V接3.3V或者3.3V接1.8V。串口板下载时电平有过充电压也会损坏IO。电压不匹配会导致烧录失败，还会烧毁芯片IO。芯片电压域异常后可以抬高io电平验证。 验证方法：1.8V的io拉高到3.3V验证是否能正常。3.3V的拉高到5V验证。

4. 确认GDN/TX/RX焊线正常，接地正常。经常有客户线没接对，焊线有问题。输入空格看芯片tx/rx是否能正常通讯。

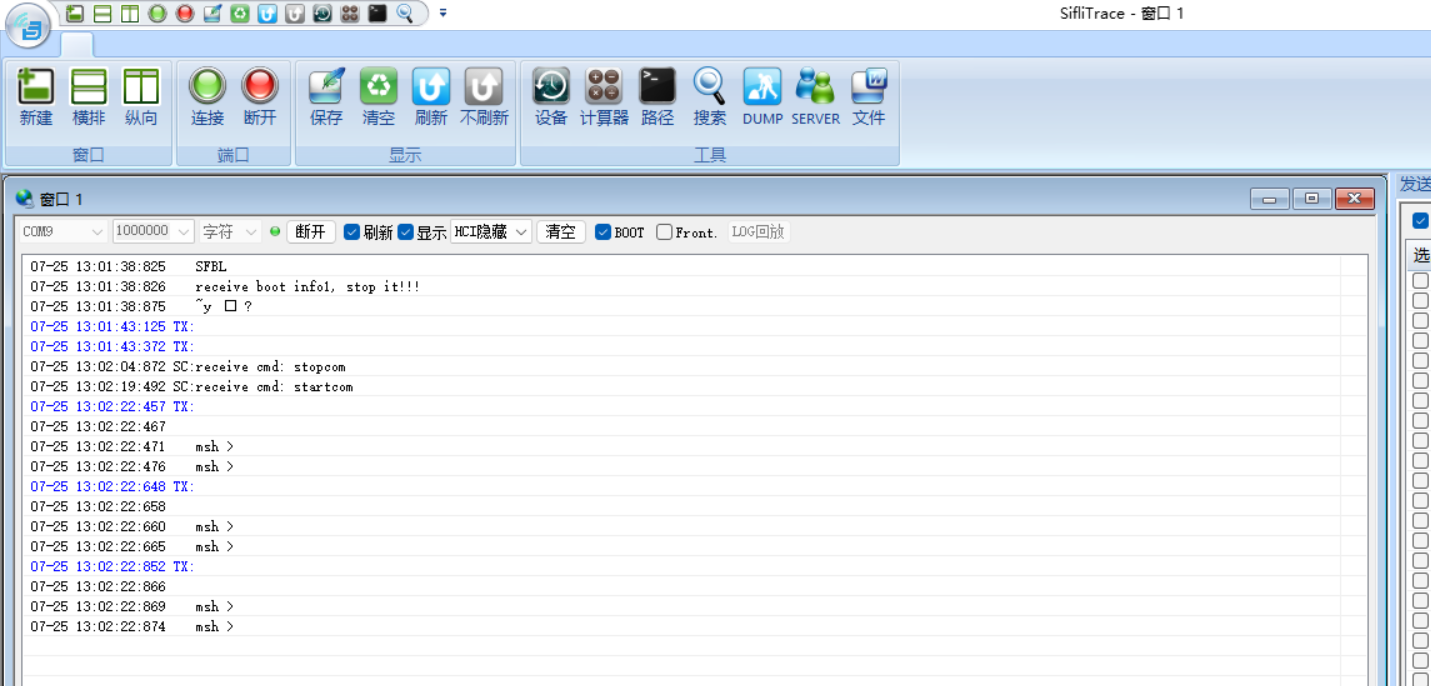

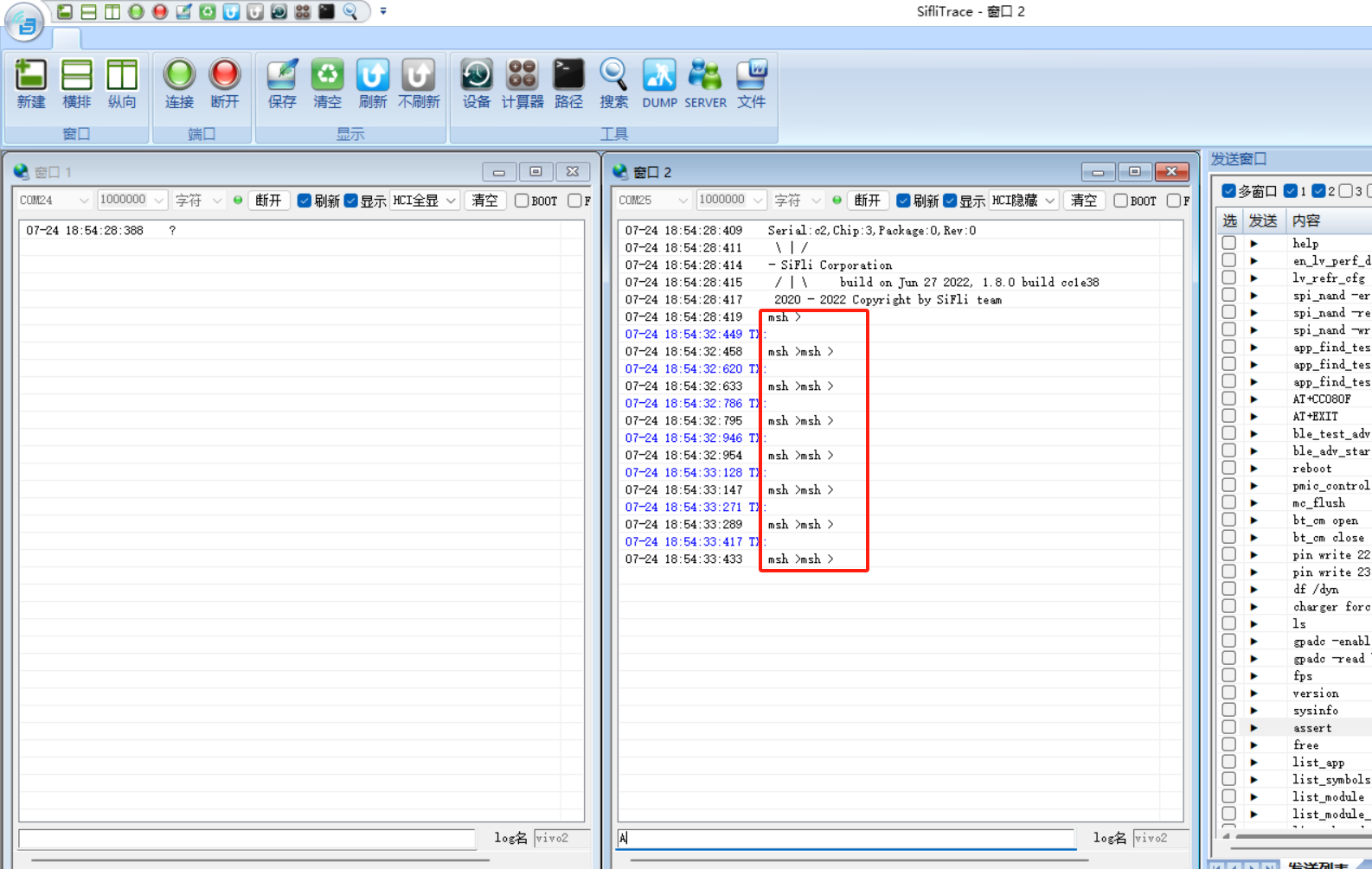

5. 55x是接小核uart3来下载，56x/58x是通过uart4来下载。确认uart烧录口是否接正确了 在boot模式，小核烧录口，敲回车正常会返回msh

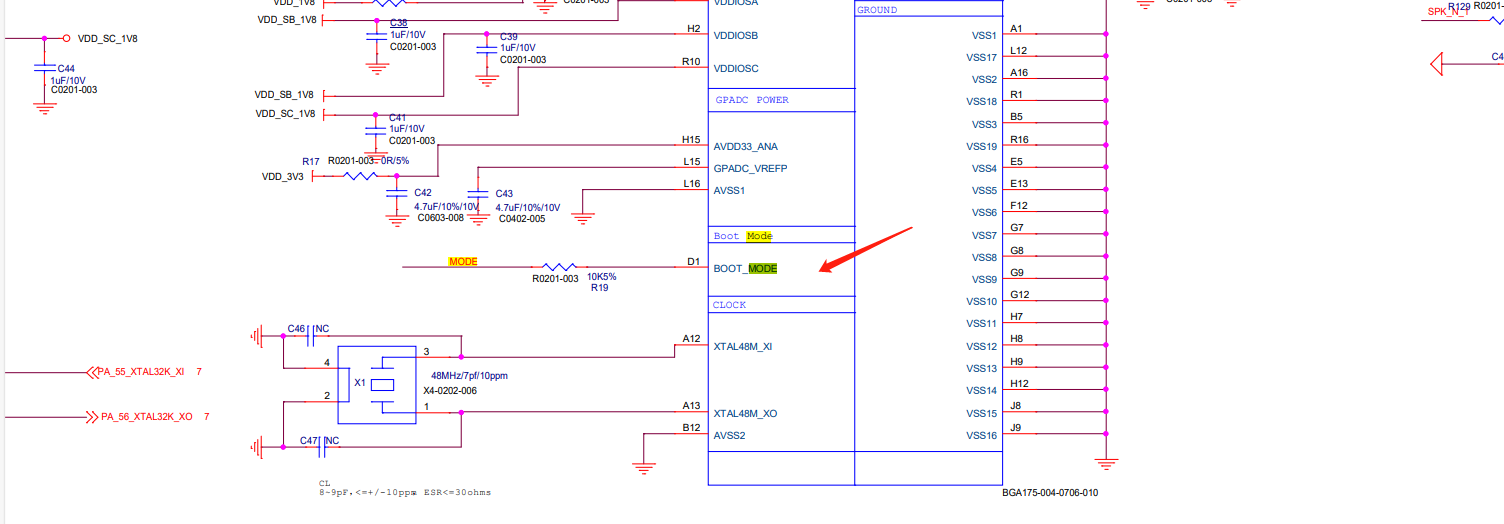

6. 确认有进boot模式： 55x/56x/58x有mode脚，硬件接高电平进入boot模式。保证能正常下载。

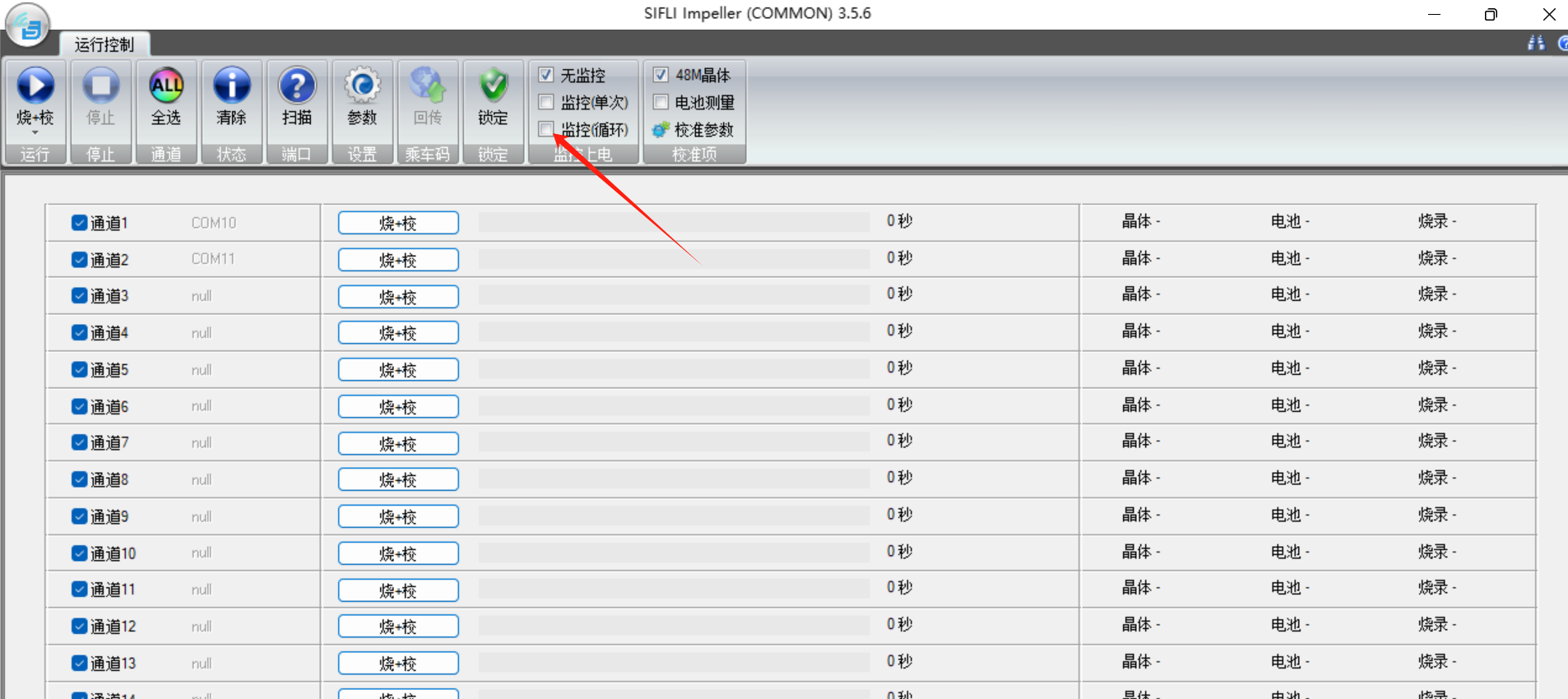

52x没有boot脚，但是芯片上电后前5s是处于boot模式的，用我们的工具勾上boot选项。会自动发命令，让芯片停在boot模式 产线烧录工具后面加了新功能： 监控52x系列上电打印，发命令让芯片保持在boot模式。方便用户不是空片场景，上电芯片跑用户代码导致烧录/效验失败

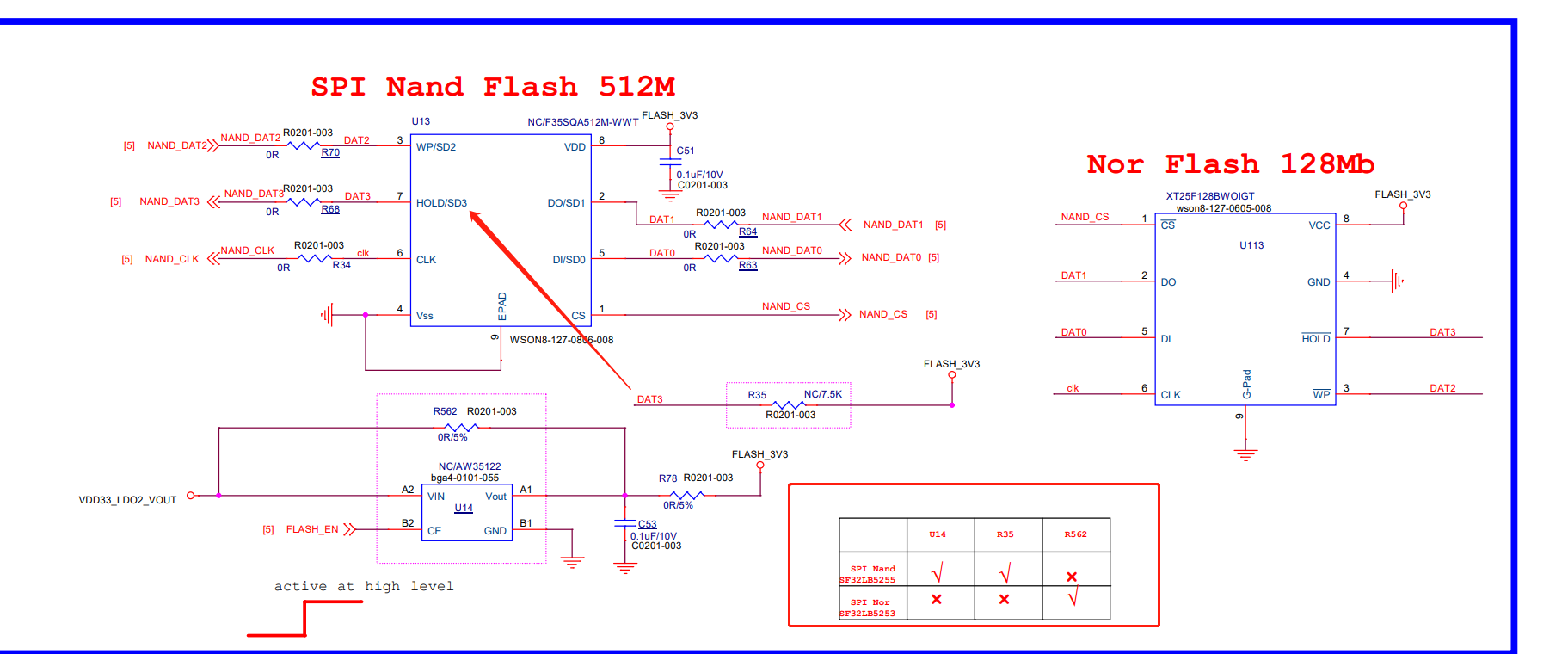

7. 注意NAND跟NOR的硬件区别，NAND需要把HOLD上拉到FLASH_VCC. NOR不需要。

8. 烧录时晶振效验失败

• 最常见的时下载时工具选择的通道跟金机板不匹配

• 金机板没接天线/板子跟金机隔的太远，单板rf射频信号不好。可以怀疑RF信号不好，信道干扰等情况

• 电源供电被限流/电源线太细，带载能力不够

• 确认是否进入boot，空片不进boot模式没问题。烧录过代码的，必须进boot模式才行。56/55有boot脚拉高就进boot模式了 52x 第5点有介绍上电5s内工具发命令进入

9. 能下载一部分，但下载不成功。分三种情况：

• 串口烧录数据效验过不了。一般是串口板质量不好，波特率配置高了有数据下载时出错。一般降低波特率/关闭压缩下载就行。

  • 可以换高速串口板验证（FT2322/FT4322）

• 内部flash能下载完成，外部一直下载失败。

  • 首先,需要确认外部flash硬件设计是否正确，flash供电是否正常。

  • 其次怀疑是flash驱动问题，替换最新驱动尝试。驱动目录在工具file目录下。

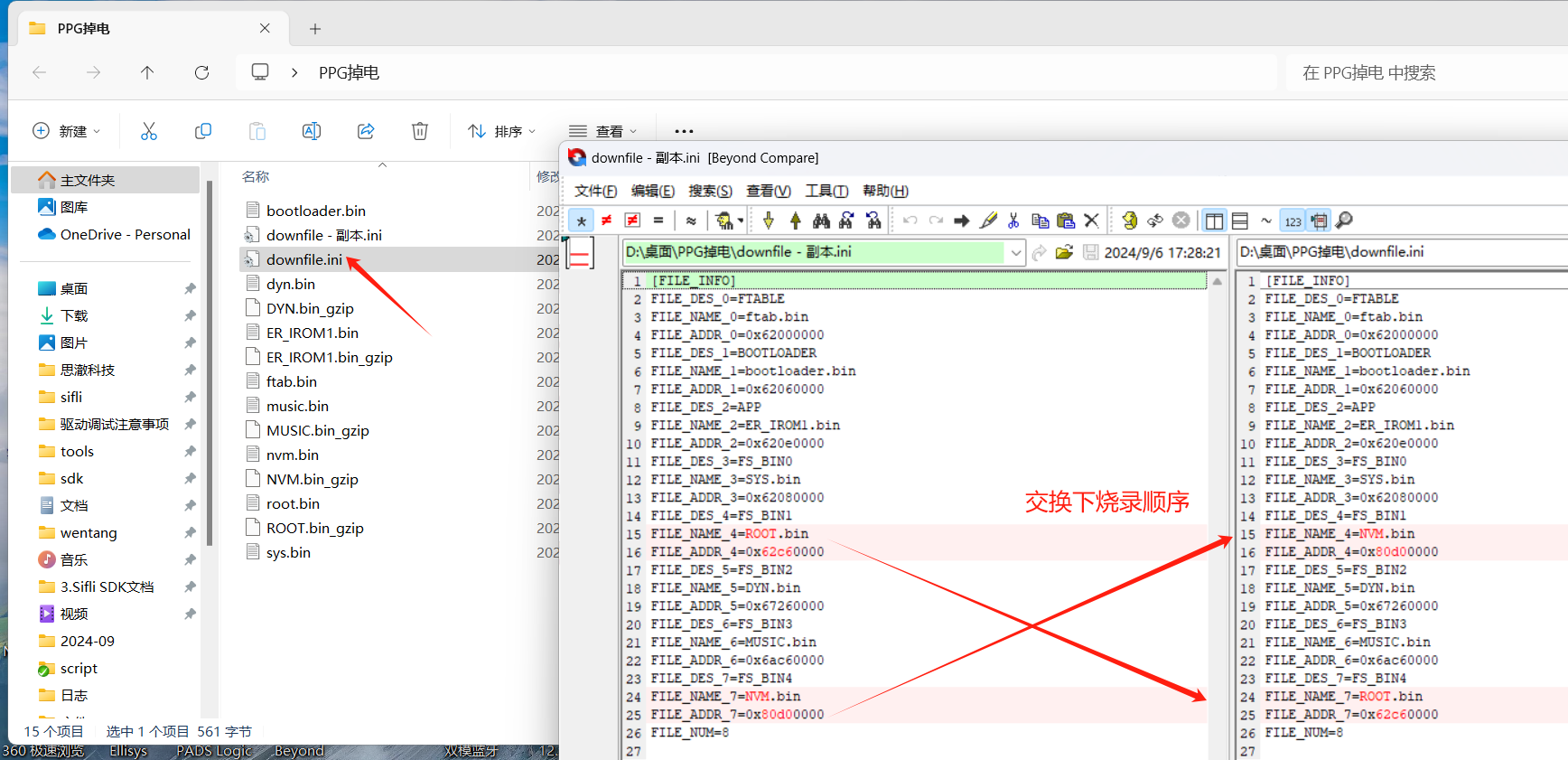

• 指定固件烧录到外部flash的某个bin文件必现失败 -关闭压缩功能 -降低波特率

  确认是否已经更换最新产测烧录工具版本。

10. 检查以上问题都是正常的还是烧录不了

• 换个电脑

• 有条件可以用思澈hdk板验证下，看是不是环境问题

• 换个串口板

11. 下载失败log路径

3. flash驱动

1. 下载驱动，有思澈原厂提供。量产需要客户自己测试验证。下载驱动在下载工具里有提到， 支持的版本跟flash型号都会写在下载工具file目录下read里

2. 代码flash驱动

3. flash驱动调试适配教程

4.从思澈适配表选型flash指南

适配的flash获取方式：

• 联系思澈技术支持人员，获取flash支持列表

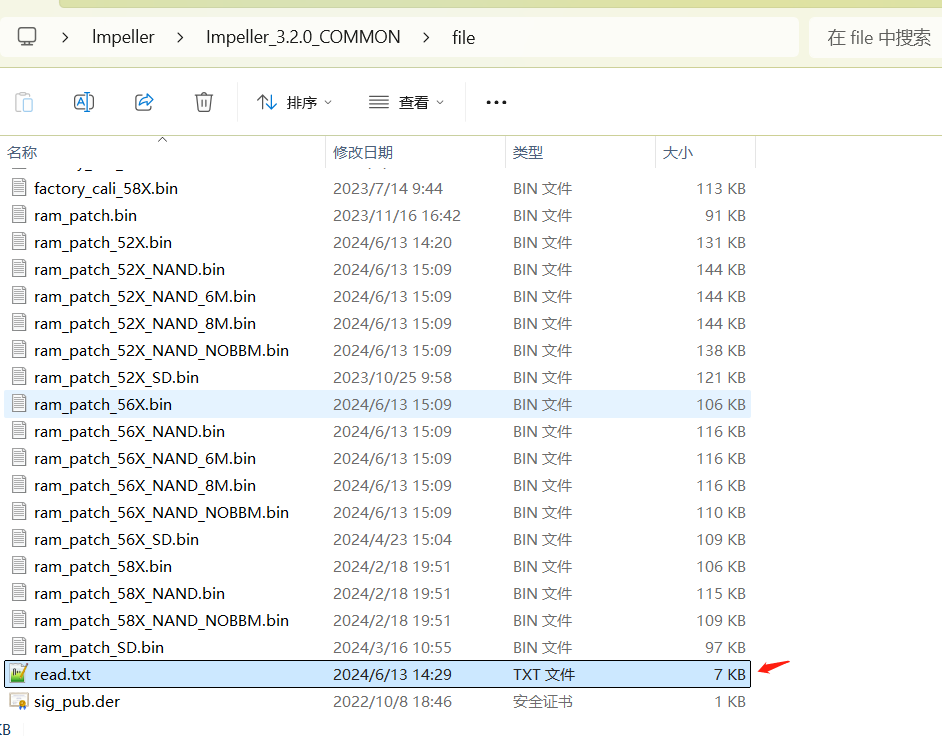

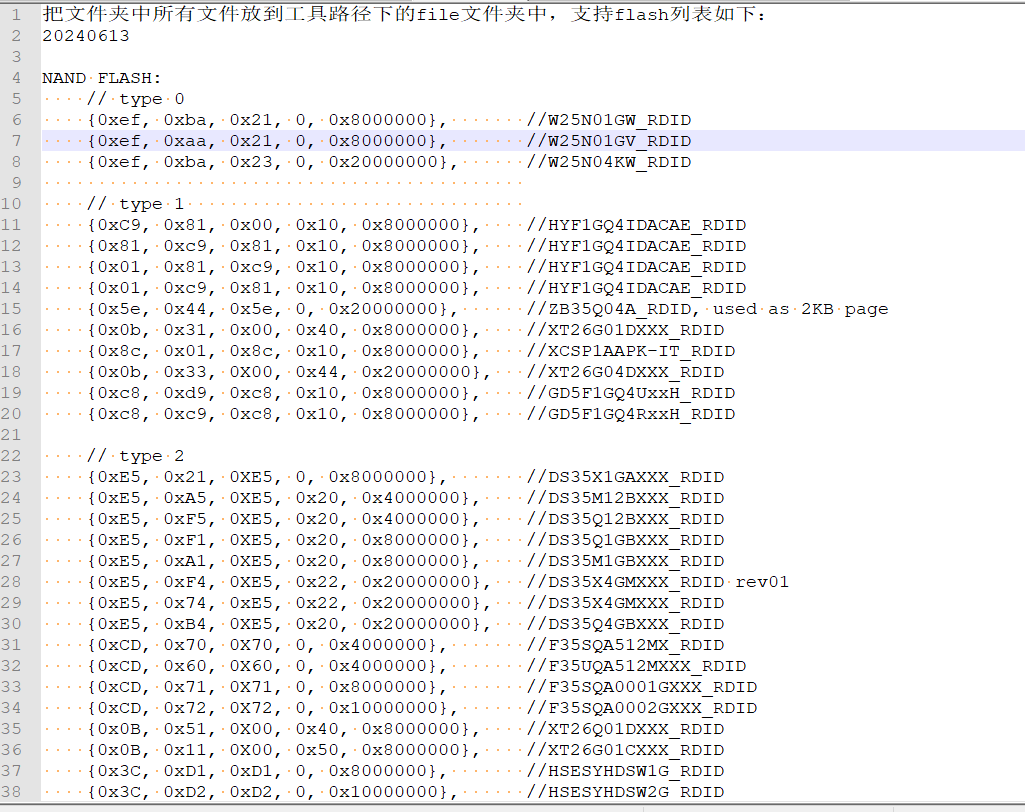

• 上文提到的量产工具，Impeller_3.XX.COMMON\file\readme.txt，里面有一份当前工具版本支持的flash列表

确认信息：

• flash规格型号

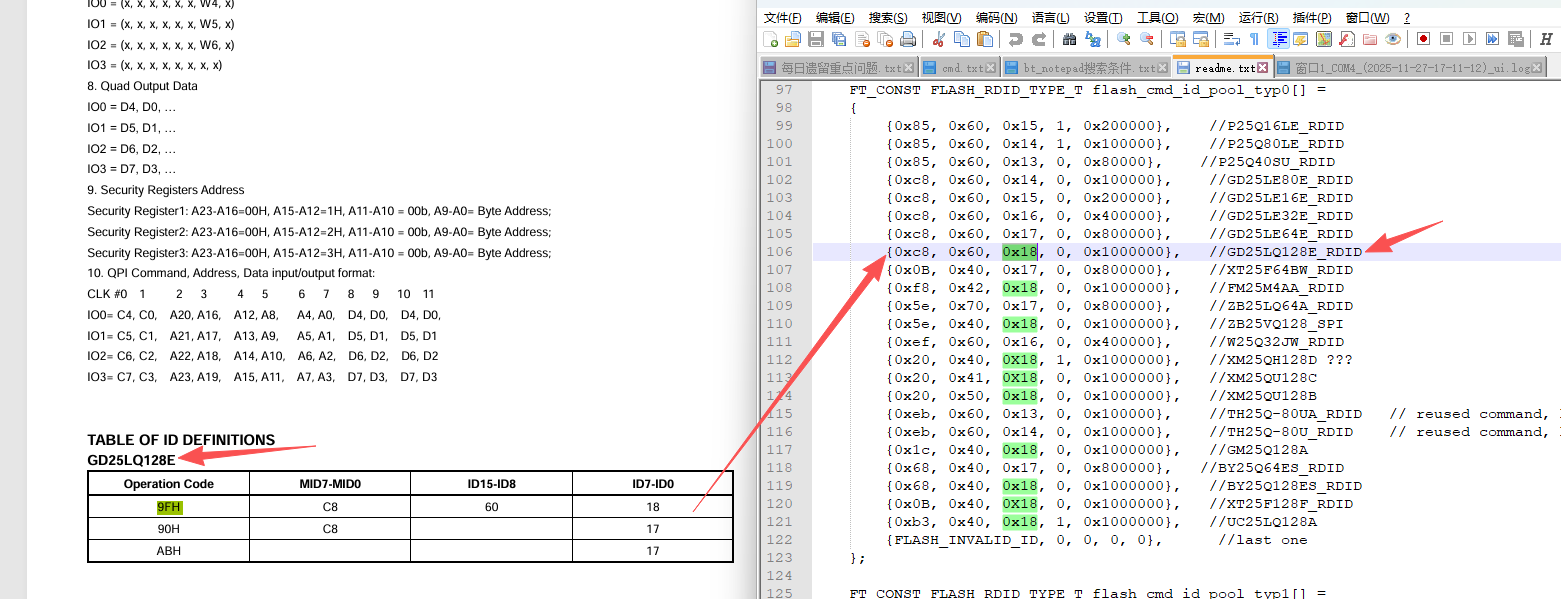

• flash id，拿到规格书搜9Fh确认flash id

⚠️ 特别说明

我们的代码跟烧录驱动只认flash id，一定要确认Flash id。
