指针¶
概述¶
指针控件是在图片控件的基础上，增加数据绑定，使图片跟随数据的变化而旋转的控件。用户可以设置指针的各种属性，如位置、尺寸、数据绑定、数据范围、旋转属性、旋转中心等，并生成符合要求的图像资源文件，供固件解析并使用。

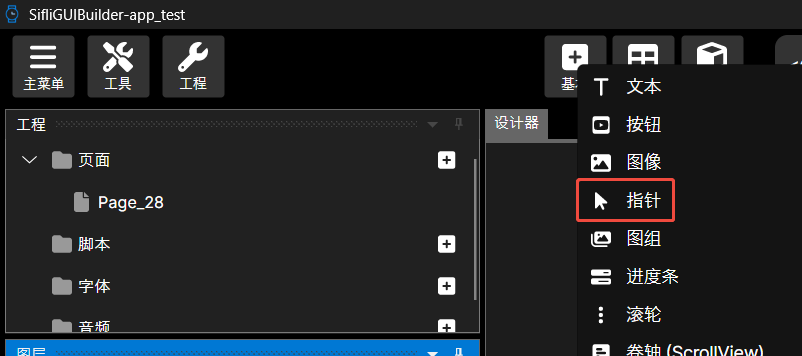

创建路径：基本>指针

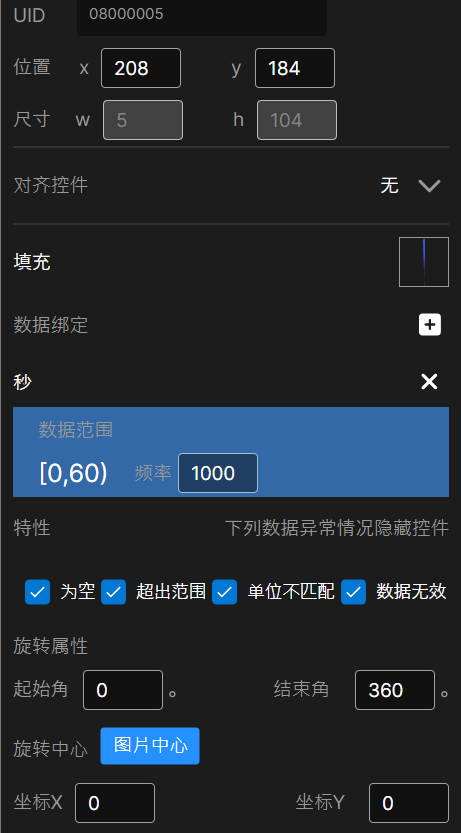

1. 界面参数说明¶
ID：图片控件的唯一ID，用于固件代码查找UID，用户可以根据需求修改
默认值：image_xxx. 创建控件时自动生成
格式要求：
只能包含字母、数字和下划线
长度不能超过15个字符
UID：图像资源的唯一标识符，用于固件代码查找图片控件。系统自动生成，用户无需手动设置。
特征值：以08开头
2.2 位置和尺寸¶
位置 x：指针在容器中的X坐标位置
位置 y：指针在容器中的Y坐标位置
尺寸 w：指针的宽度，始终等于填充的图片宽度，不可修改
尺寸 h：指针的高度，始终等于填充的图片高度，不可修改
注意：控件范围不能超过父控件范围，否则可能导致图像显示异常或生成报错。
2.3 对齐控件¶
对齐控件：设置指针在容器中的对齐方式。（目前不支持）
2.4 填充¶
填充：点击选择图片源。仅支持PNG图片。
2.5 数据绑定¶
数据绑定：点击右侧的"+"按钮可以添加数据绑定
功能：将指针与数据源关联，实现动态更新旋转角度
2.6 旋转和透明度¶
旋转角度：设置图像的旋转角度（以0.1度为单位）
默认值：0
取值范围：0-3600
不透明度：设置图像的不透明程度
默认值：255（完全不透明）
取值范围：0-255（0表示完全透明，255表示完全不透明）
2.7 旋转中心¶
旋转中心：设置指针图片的旋转中心点
当前选择：图片中心
支持选择图片中心或自定义中心点
2.8 输出设置¶
图片输出格式：用户不可修改
