图片¶
1. 概述¶

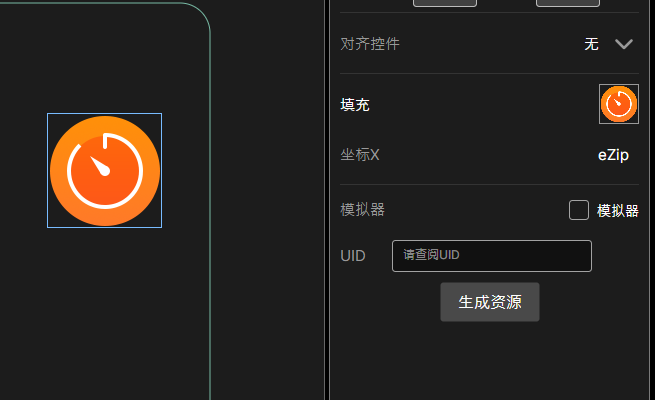

图片控件用于配置图像资源。用户可以设置图片的各种属性，如位置、尺寸、填充方式、旋转角度、不透明度等，并生成符合要求的图像资源文件，供固件解析并使用。
创建路径：基本>图像

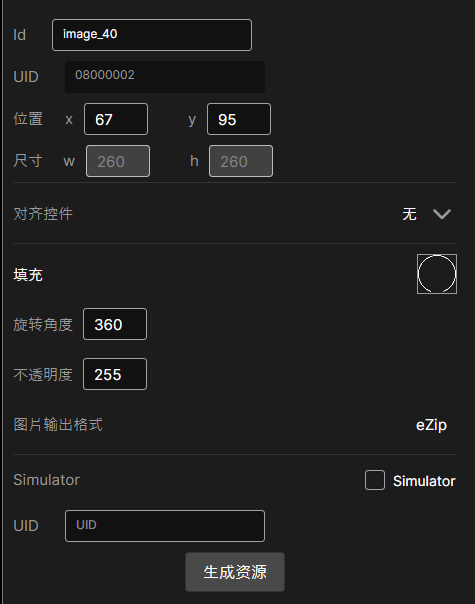

2. 界面参数说明¶
2.1 基本信息¶
ID：图片控件的唯一ID，用于固件代码查找UID，用户可以根据需求修改
默认值：image_xxx. 创建控件时自动生成
格式要求：
只能包含字母、数字和下划线
长度不能超过15个字符
UID：图像资源的唯一标识符，用于固件代码查找图片控件。系统自动生成，用户无需手动设置。
特征值：以08开头
2.2 位置和尺寸¶
位置 x：图像在容器中的X坐标位置
位置 y：图像在容器中的Y坐标位置
尺寸 w：图像的宽度，始终等于填充的图片宽度，不可修改
尺寸 h：图像的高度，始终等于填充的图片高度，不可修改
注意：控件范围不能超过父控件范围，否则可能导致图像显示异常或生成报错。
2.3 对齐控件¶
对齐控件：设置图像在容器中的对齐方式。（目前不支持）
2.4 填充¶
填充：点击选择图片源。仅支持PNG图片。
2.5 旋转和透明度¶
旋转角度：设置图像的旋转角度
默认值：0
取值范围：0-360
不透明度：设置图像的不透明程度
默认值：255（完全不透明）
取值范围：0-255（0表示完全透明，255表示完全不透明）
2.6 输出设置¶
图片输出格式：用户不可修改
2.7 生成资源¶
Simulator：生成模拟器用的图片bin文件
UID：填写要生成图片控件的UID
生成资源：点击生成按钮，根据填写的UID生成对应的图片资源文件
