LightWork

1. 概述

LightWork 是思澈公司自研工具，主要功能是通过串口或者JLink实时读写寄存器，也可以导入保存的寄存器数据用于对比查看,该工具存放在 固件包\solution\tools\LightWork 路径下。

2. 环境配置

LightWork 免安装，可直接运行于WINDOWS系统，WINXP/WIN7/WIN10/WIN11…

当使用Jlink读写寄存器时，需要基于Jlink硬件及其配套软件，建议操作如下：

  • 购买官方Jlink设备并安装SEGGER官网JLink Windows驱动软件，本工具调试使用的版本为V680a。

  • 在工具的配置文件 LightWork.ini中配置 JLinkARM.dll路径，有两种方式：

    • 不修改配置文件LightWork.ini，直接将 JLinkARM.dll 文件拷贝到工具根目录下。

    • 修改配置文件LightWork.ini 的[COMMON]项目中的JLINKDLL子项。eg: JLINKDLL=C:\Program Files (x86)\SEGGER\JLink\JLinkARM.dll

3. 功能介绍

../_images/LightWork_001.png

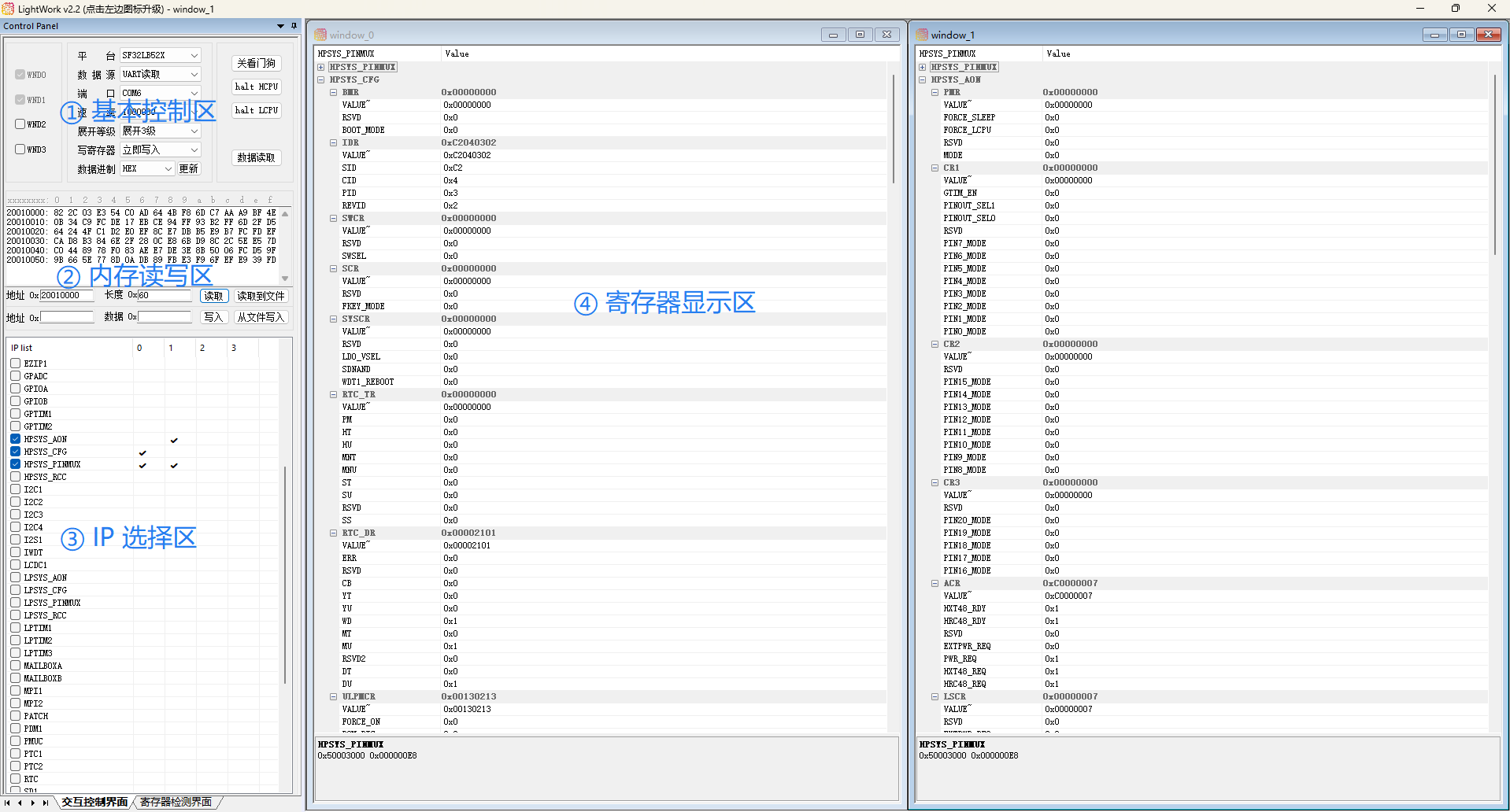

工具主界面如图所示，主要有4个区域：基本控制区、内存读写区、IP选择区、寄存器显示区。

3.1 基本控制区

  • 平台
    选择芯片类型，不同芯片对应各自的寄存器配置文件，各IP模块地址不同。

  • 数据源
    工具分析数据的来源，实时数据用串口或JLink读取，离线数据使用保存的寄存器数据。

  • 端口
    使用的串口号或者JLink的SN号。

  • 速率
    选择串口时串口速率需要同固件中串口配置的波特率一致，一般为1000000；JLink速率一般选择4000。

  • 展开等级
    寄存器显示区显示信息等级，展开1级只会显示IP的名称，展开2级会显示各IP的子项内容，展开3级会显示各IP的详细信息。

  • 写寄存器
    当修改寄存器显示区中 IP寄存器值时，是否立即写入到目标板中，不想立即写入可以通过每个寄存器或其子项的右键菜单写入。

  • 数据进制
    寄存器显示区各IP的详细信息使用10进制显示或是16进制显示。

  • 更新
    修改数据进制后，需要点击更新按钮才会用新的进制刷新显示。

  • 关看门狗
    控制关闭目标板的看门狗。

  • halt HCPU
    停止大核CPU运行。

  • halt LCPU
    停止小核CPU运行。

  • 数据读取
    根据 数据源 选择，更新寄存器显示区各寄存器内容。

3.2 内存读写区

可以读写 SRAM/PSRAM 的数据，以及读取 NOR FLASH 的数据内容。

3.3 IP选择区

  • 交互控制界面 用列表的方式显示可以使用的IP，选择需要查看的IP显示在对应窗口上。当寄存器显示区有多个窗口时，勾选一个IP将会显示在被激活的子窗口上，也可以通过双击 IP对应的窗口编号来显示在对应的窗口上。

  • 寄存器检测界面 该功能用于检测部分IP的配置，输出检测信息，可以用来检查IP配置是否正确。

3.4 寄存器显示区

最多有4个窗口用来显示寄存器数据，可以将多个IP的寄存器显示在一个窗口，也可将一个IP显示在不同窗口。
每个IP寄存器的根节点以及第一级子节点都有右键菜单，可以单独控制对应的数据更新和写入。

4. 使用方法

4.1 寄存器显示

  • 寄存器显示窗口打开关闭
    寄存器显示窗口最多可以打开4个，通过勾选 基本控制区 的窗口checkbox，可以打开对应的子窗口，子窗口有最小化、最大化、关闭等系统控制按钮，不用的窗口直接关闭即可。

  • 将寄存器显示在当前激活窗口
    勾选 IP寄存器列表中的某一项，可以显示在当前激活的窗口中，最后被选中的子窗口为当前激活子窗口，在工具最上面名称显示的地方会显示当前激活的窗口，如 LightWork v2.2 - window_0 。

  • 通过双击列表中窗口序号将寄存器显示在对应窗口
    双击 IP寄存器列表中的某一项中的窗口标签，可以显示在对应的子窗口中。

  • 取消寄存器显示 可以通过取消 IP寄存器列表中的某一项的选择来取消寄存器显示，取消选择后该IP在所有子窗口会删除。如果只想取消在某一个窗口的显示，只需要双击该IP的窗口索引即可。

备注

可以将多个IP寄存器显示在一个窗口上，也可以将一个IP寄存器显示在不同窗口上，方便数据对比。

4.2 离线数据查看

  • 在控制区域选选择芯片平台。

  • 在控制区域选择数据类型为 离线数据 。

  • 选择IP及窗口，在对应窗口显示出寄存器信息。

  • 在显示窗口右键点击寄存器选择导入数据，然后选择对应的文件即可。

4.3 寄存器数据实时读写

  • 在控制区域选择芯片平台。

  • 在控制区域选择数据类型为 “UART读取”或者“JLink读取”，并配置对应端口。LB52X/LB56X平台可用串口，LB55X/LB56X/LB58X平台可用JLink。

  • 选择IP及窗口，在对应窗口显示出寄存器信息

  • 设置好环境，可执行如下功能操作：

    • 寄存器读：点击“数据更新” 按钮，会读取选择的IP 寄存器值，保存在默认路径下， 同时更新寄存器显示区的数值。

    • 右键点击寄存器头或者寄存器子项，选择“读取寄存器”，会读取对应大项或子项数据，保存在默认路径下并更新当前窗口显示。

    • 寄存器写：修改对应寄存器数据，右键点击寄存器头或者寄存器子项，选择“设置寄存器”，会写入对应大项或子项数据。

    • 保存数据：右键点击寄存器头，选择“保存数据”可将当前显示的数据内容保存在指定路径
