SiFli_EQ¶
1. 概述¶
SiFli_EQ 是思澈公司自研工具,主要功能是配置目标板的音量等级、VBE、DRC、EQ等参数,用于音频EQ调试,该工具存放在 固件包\solution\tools\SiFli_EQ 路径下。
2. 环境配置¶
SiFli_EQ 免安装,可直接运行于WINDOWS系统,WINXP/WIN7/WIN10/WIN11…
EQ工具首次使用需要注册插件,首次使用请用管理员权限打开来,避免插件注册失败。
EQ工具如果用串口的话,使用log系统和板子交互,板子的LOG_I等级要打开,LOG_D等级要关闭,不然log太多影响交互正确性
3. 功能介绍¶
Audio处理流程:
VBE(crossover filter -> vbe -> slopefilter) -> SOFT EQ -> DRC(crossover filter -> three-band DRC) -> HARD EQ -> Audio DAC
工具有5个页签:环境设置、音量调试、硬件EQ调试、软件VBE_DRC、软件EQ调试。
3.1 公共参数¶
保存数据
点击该按钮,会将工具几个页面的数据都保存下来,包括工具界面配置和生成的参数。载入全部数据
载入全部数据会将保存的数据恢复到各个页面中。载入当前页面数据
载入当前页面数据只会获取保存数据中跟当前页面相关的数据恢复,其他页面保持不变。目标板连接指示灯
当调试工具同目标板建立连接后,指示灯为绿色,表示可以进行在线调试,即可以从目标板获取参数,也可以把参数配置到目标板中。
3.2 环境设置¶

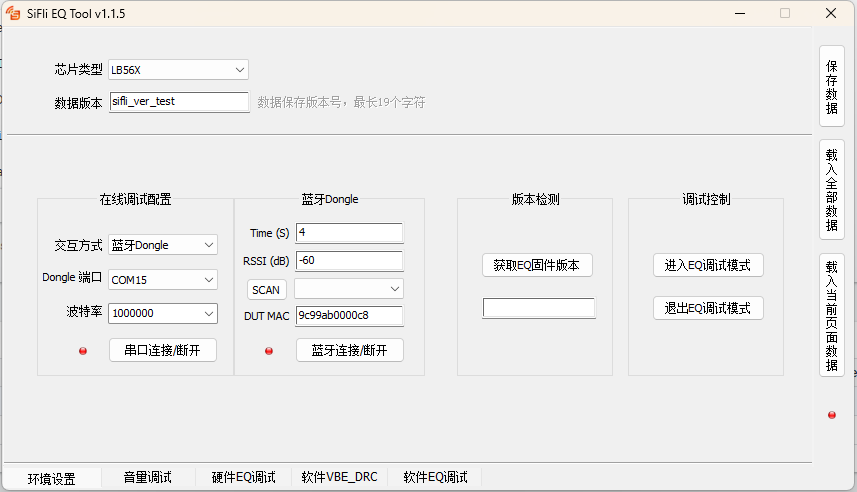

环境设置页签如图所示,主要控件及功能描述如下:
芯片类型
不同的芯片类型部分参数可能会有差异,目前该参数未使用。数据版本
生成数据的版本名称,最长19个字符,方便版本记录。在线调试配置
交互方式
在线调试需要先设置交互通道,支持DUT串口方式和蓝牙Dongle的方式。DUT串口方式
直接通过目标板的HCUP Trace端口发送命令进行交互,需要目标板有Trace端口引出。DUT端口
选择目标板的HCPU Trace端口号。波特率
选择目标板的HCPU Trace端口设置的波特率,一般为1000000。串口连接断开
控制串口的连接及断开,连接上后指示灯为绿色,可以进行后面的在线调试。
蓝牙Dongle方式
通过蓝牙Dongle的Trace端口进行交互,蓝牙模组同目标板通过空口交互,转发双方的信息,这对于没有Trace口引出的目标板比较方便。蓝牙Dongle由思澈公司提供,请联系FAE获取 [TBD]。Dongle 端口
选择蓝牙Dongle的Trace端口号。波特率
选择蓝牙Dongle的Trace端口设置的波特率,一般为1000000。串口连接断开
控制串口的连接及断开,连接上后指示灯为绿色,可以扫描目标板的蓝牙信号做下一步操作。Time
设置扫描目标板信号的时间。RSSI
设置扫描时过滤的RSSI门限,低于该门限不显示。SCAN
扫描BLE信号并显示在列表中。DUT MAC
指定目标板MAC地址进行连接,如果指定MAC则不需要前面的扫描步骤。蓝牙连接/断开
Dongle同目标板蓝牙进行连接,连接成功指示灯为绿色,可以进行后面的在线调试。
版本检测
在通道建立后,点击获取EQ固件版本,如果获取不到则表示无法使用该工具,获取到的版本号后面会做工具匹配检测, 目前未使用。调试控制
在线调试需要进入EQ调试模式,这样工具下发的参数可以控制手表的音量等,退出EQ调试模式后,音量可以通过手机控制。
3.3 音量调试¶

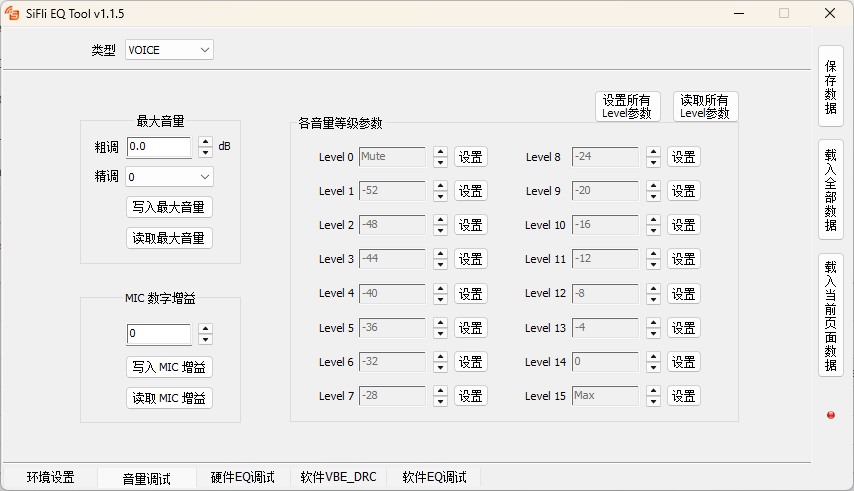

音量调试页签如图所示,主要控件及功能描述如下:
类型
VOICE和MUSIC两种,两种类型的参数是分开调试的。最大音量
粗调
0.5db为单位增减。精调
精调分7个等级,一般选择0表示不用。最大音量调整精度是0.5dB,如果对精度要求更高时,可以设置精调值,值越大,衰减越多。写入最大音量
将音量编辑框中音量值写入到目标板。读取最大音量
读取目标板中的最大音量值,显示在音量编辑框中。
MAC数字增益
增益值
0 - 13 dB范围。写入MIC增益
将编辑框中的MIC增益值写入到目标板。读取MIC增益
读取目标板中的MIC增益值,显示在编辑框中。
各音量等级参数
设置所有Level参数
将16个Level的等级值写入到目标板。读取所有Level参数
读取目标板中16个Level的等级值,显示在编辑框中。各Level设置
每个Level单独配置,可以单独写入到目标板。注意最后一个Level的值不会超过最大音量的设置值,第一个Level的值不会低于-54。
3.4 硬件/软件EQ调试¶

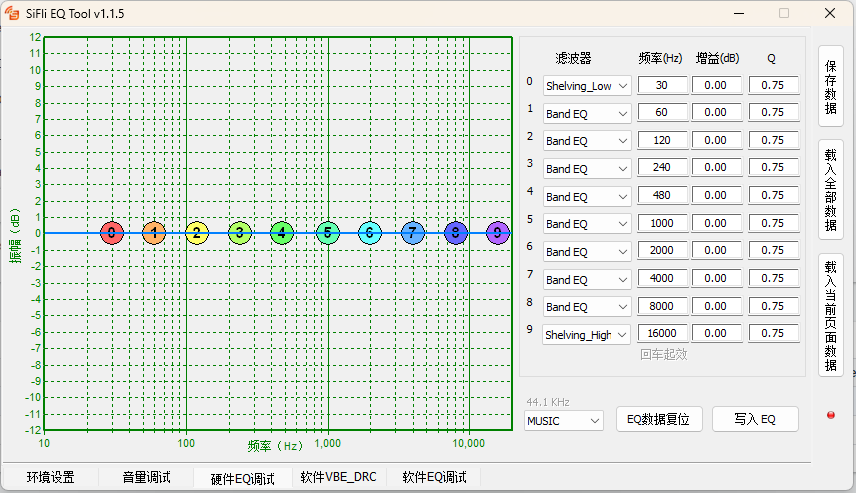

EQ调试页签如图所示,硬件EQ和软件EQ的操作方式基本相同,硬件EQ可配置10个点的滤波参数,软件EQ可以设置32个点的滤波参数。
滤波器参数设置
选择右边一个点的滤波器类型,设置频率、增益、Q值。在左边图形区域,可拖动图标,修改对应点的频率和增益值。频率范围为 10Hz ~20KHz;增益范围 -12dB ~12 Db;Q 值范围为 0.05~20;EQ数据复位
所有点的参数都会被重置。写入EQ
把当前EQ写入到设备内存中。
3.5 软件VBE/DRC¶

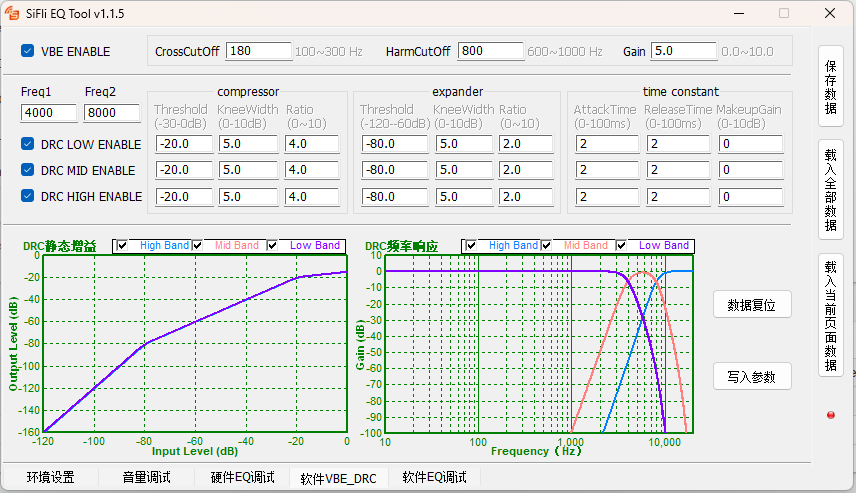

软件VBE/DRC页签如图所示,参数都是比较专业的滤波器先关参数,有注释取值范围。
VBE ENABLE
VBE 功能开关。Freq1 Freq2DRC crossover 滤波器参数。DRC LOW/MID/HIGH ENABLE
DRC 各频段使能开关。数据复位
将所有参数恢复到默认值。写入参数
将界面参数计算结果写入到目标板。
4. 板子设置¶
板子代码在drv_audprc.c中,为了写入EQ后,不用每次开机都要写入,会把当前调试的参数写入EQ_DEBUG_FILE_PATH这个文件里,需要系统配置了文件系统才行, 再重启就从EQ_DEBUG_FILE_PATH里加载eq参数。要根据系统情况修改这两个宏,比如没有/dyn/目录,那写入EQ_DEBUG_FILE_PATH就可能失败,目前系统要求目录已经存在了才能写入文件。
#define EQ_DEBUG_FILE_PATH "/dyn/eq_debug.bin"
#define EQ_SYSTEM_FILE_PATH "/eq.bin"
上面EQ参数优先使用的顺序从高到底是
EQ_DEBUG_FILE_PATHEQ_SYSTEM_FILE_PATH代码中的参数
其中EQ_DEBUG_FILE_PATH是给调试者临时用的,正式版本里是不能有这个文件的。 EQ_SYSTEM_FILE_PATH是产品里,需要产线烧录或升级的,具体目录由产品决定,这里只是例子放在根目录。
/dyn/eq_debug.bin 退出EQ调试模式时会生成。
/eq.bin 在EQ工具点击保存数据时生成并烧到或OTA到设备里的文件。
生成的代码要合入到drv_audprc.c里
int8_t g_tel_vol_level[16] = {};为电话时16个音量等级对应的增益值, 1db为单位
int8_t g_music_vol_level[16]= {};为非电话时16个音量等级对应的增益值, 1db为单位
g_tel_max_vol为电话时的最大增益,0.5db为单位,g_tel_vol_level[]的值都要小于等于g_tel_max_vol * 2
g_music_max_vol为非电话时的最大增益,0.5db为单位,g_music_vol_level[]的值都要小于等于g_music_max_vol * 2
如果想简单改变音量,可以手动改数组里的值,但是函数返回的音量等级对应的增益(返回0.5db为单位)会和最大增益比较,如果比最大增益大,则返回电话或非电话的最大增益,手动修改时要注意。
5. 使用方法¶
工具使用比较简单,但是修改调试的内容有其专业性,需要对音频及滤波器相关知识比较熟悉,此处不做描述。
