SiFli_RfTool

1. 概述

SiFli_RfTool 是思澈公司自研工具，主要功能是测试 BLE/BT 射频收发性能，该工具存放在 固件包\solution\tools\SiFli_RfTool 路径下。

该工具配合测试固件使用，具体参见RF测试。

2. 环境配置

SiFli_RfTool 免安装，可直接运行于WINDOWS系统，WINXP/WIN7/WIN10/WIN11…

3. 功能介绍

../_images/SiFli_RfTool_001.png

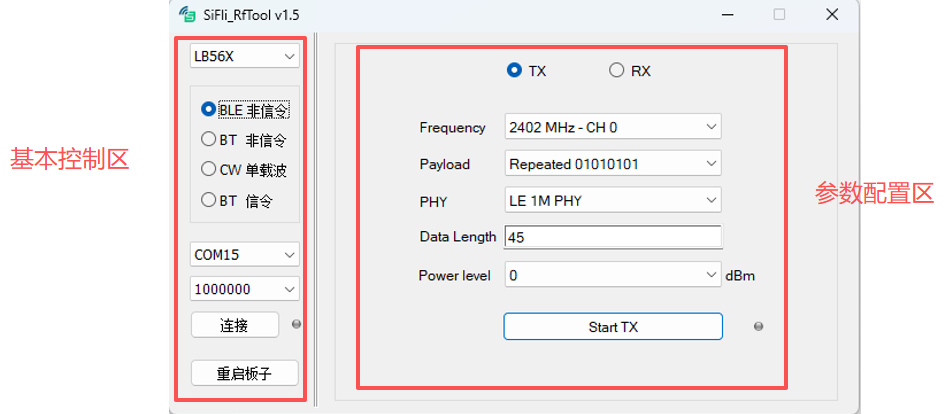

工具主界面如上图所示，主要包括2个区域，左侧是基本控制区，右边是功能测试区。

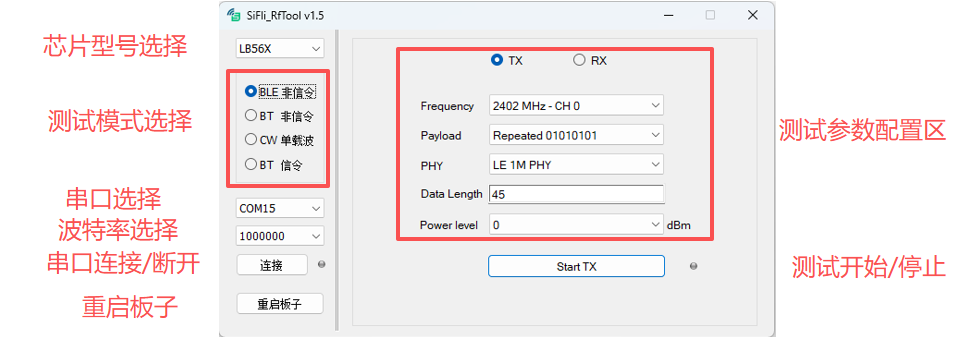

界面详细说明如下图所示

../_images/SiFli_RfTool_002.png

  • 芯片型号选择
    选择芯片类型，SF32LB58X/LB52X/LB56X/LB55X，其中：LB55X是BLE单模芯片，不支持BT相关测试。

  • 测试模式选择

    • BLE非信令
      进行BLE非信令测试，控制目标板接收或发送BLE特定数据。 注： 固件端，由于BLE信令测试没有标准HCI指令，因此BLE信令测试采用BLE非信令测试机制来实现。

    • BT非信令
      进行BT非信令测试，控制目标板接收或发送BT特定数据。

    • CW单载波
      控制目标板发送指定频点的单载波非调制信号。 （注意，LB55x进行CW单载波测试的时候，需要选择串口UART3进行测试）

    • BT信令
      发送命令给目标板进入BT信令测试模式，信令测试模式下，测试仪表同目标板通过空口信令交互完成测试，不再需要工具参与。

  • 串口选择
    选择芯片UART1作为命令交互通道。

  • 波特率设置
    波特率设置跟测试固件配置有关，默认情况下为1000000。

  • 串口连接/断开
    工具打开串口连接，在连接状态下点击则断开串口连接，连接成功后状态指示灯会变为绿色。

  • 重启板子
    发送命令给目标板重启。

  • 测试参数配置区
    功能测试界面显示当前选中功能的配置参数，参数项为BT/BLE测试专业参数，设定好参数后点击发送或接收按钮启动测试。

  • 测试开始/停止 点击开始测试，DUT进入测试模式，Start TX/RX后面的状态指示灯为绿色；切换测试模式或修改测试参数需先点击Stop TX/RX停止测试

4. 使用方法

工具使用比较简单，解压 SiFli_RfTool 工具包直接双击文件夹中“SiFli_RfTool.exe”运⾏，以下是基于使用 User_bin 进入测试模式的方法和 SiFli_RfTool 的操作方法直接双击运行。

备注

在Solution 2.0中，RF测试既可以使用用户固件（user_bin带RF测试），也可以使用客户自研的固件。 使用用户固件（user bin）时，需要先通过HCPU工程的Trace口发送FINSH命令把固件从用户模式切换到RF测试模式：

  1. BT/BLE非信令测试： bt_cm uart_dut 命令。

    • 注： BLE信令测试使用与BLE非信令测试一样的FINSH命令，因此在测试BLE的信令模式时，在工具UI上选择BLE非信令即可。

  2. BT信令测试： bt_cm dut 命令

4.1 DUT 进入测试模式

  1. 上电
    给 DUT 上电，确保可正常开机。

  2. 保持亮屏连接
    在亮屏界面（防止 DUT 进入休眠），使用 USB 线连接 DUT 的 UART1 端口至电脑。

  3. 发送指令
    使用串口工具（如 SiFli_Tracel）向 DUT 发送 Finsh 指令：

    bt_cm uart_dut

  4. 确认进入
    若串口工具收到以下回复，表示 DUT 已成功进入测试模式：

    04 0E 04 XX 03 0C 00

  5. 断开连接
    在串口工具中断开串口连接，准备使用 SiFli_RfTool 进行后续操作。

4.2 操作方法

  1. 选择芯片型号
    根据 DUT 所使用的芯片类型，在工具中选择对应芯片型号。

  2. 选择测试模式
    根据需求选择测试模式：BLE 非信令、BT 非信令、CW 单载波 或 BT 信令。

  3. 选择串口
    选择芯片 UART1 在 PC 上对应的串口号（应与步骤 4.1 中发送指令的 COM 口一致）。

  4. 设置波特率
    选择波特率，如无特殊修改，请保持默认值 1000000。

  5. 连接设备
    点 点击 “连接” 按钮，当状态指示灯变为绿色时，表示连接成功见下图：

    ../_images/SiFli_RfTool_003.png

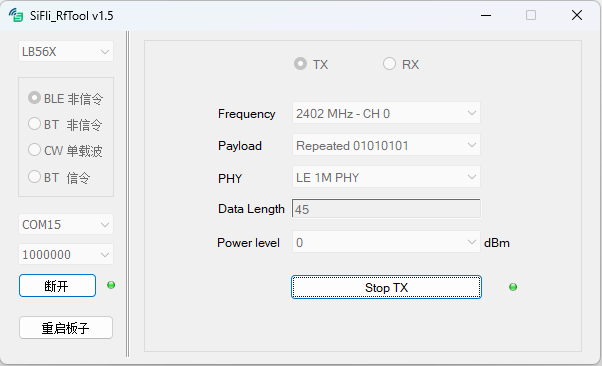

  6. 在功能测试界面设置好相关参数后，点击 “Start TX”。按钮将变为 “Stop TX”，且指示灯变为绿色，表示 DUT 正在发射信号，如下图所示。

    ../_images/SiFli_RfTool_004.png

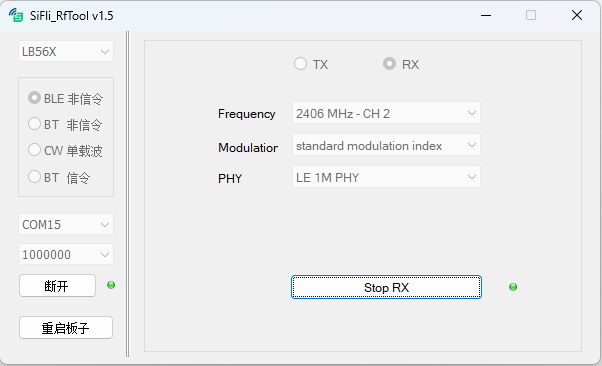

  7. 如需进行接收测试，需先点击 “Stop TX” 停止当前 TX 测试，然后切换到 RX 测试模式。配置好 RX 测试参数后，点击 “Start RX”，按钮将变为 “Stop RX” 且指示灯变为绿色，表示正在进行 RX 测试，如下图所示。

    ../_images/SiFli_RfTool_005.png

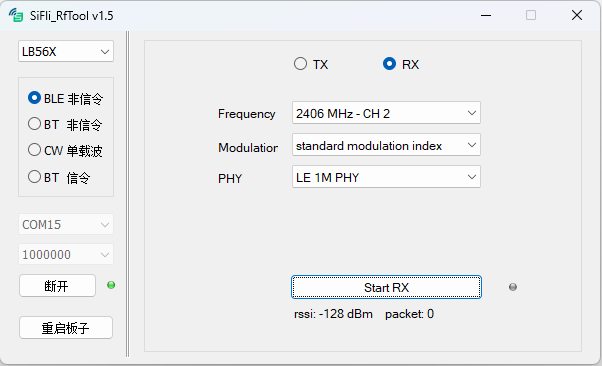

  8. RX 测试的指标（如 RSSI 值和收包数）需要在点击 “Stop RX” 停止测试后才会显示在按钮下方。如图所示，当前因无发包，故数值显示为 0。

    ../_images/SiFli_RfTool_006.png

5. 注意事项

5.1 通用注意事项

  1. 完成相关测试后，如需切换测试模式或修改测试参数，都需要先停止测试再进行切换

  2. 选择好测试模式和相关参数后再点击Start开始测试

  3. 完成测试后点击Stop结束测试

  4. RX测试会在Stop RX后显示rssi值以及误包率等信息

  5. TX测试需在发射过程中通过同轴线连接到频谱仪上观看波形，点击Stop TX则DUT不再发射

5.2 SF32LB55X专用注意事项

  1. BLE非信令测试使用的是UART1，CW单载波使用的是UART3

  2. 测试了CW单载波后，再测BLE非信令需重新给DUT上下电且再次进入非信令测试模式

  3. 一般建议先测试BLE非信令后测试CW单载波

  4. 注意：SF32LB56X/52X/58X这三款芯片无需关注以上两点
